[产品型号]: [产品名称]:太阳能发电教学实训系统 [价     格]:SB-ST02 [在线客服]:

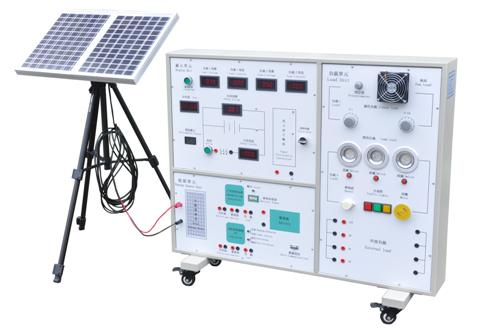

SB-ST02太阳能发电教学实训系统



SB-02太阳能发电教学系统由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块,等部分组成。


一、主要技术规格参数: 太阳光电实习教学模块

1、系统规格

◆ 系统最大电压21.5V

系统最大电流:2A

系统最大功率:25W

2、太阳能电池规格:单晶硅太阳能电池

元件尺寸(L*W*H)621*281*28mm

最佳功率:20W

最佳工作电压:17.05±0.5V

最佳工作电流:1.20±0.10A

短路电流:1.34±0.10A

开路电压:21.0±0.5V

3、太阳能控制器规格:

3、1、光电型控制器:

额定电压:12V,额定电流为10A,配置铅酸蓄电池,负载为100W以下的12V直流负载,控制单元一通道为光控输出,另一通道为多类定时输出。

3、2、户用型控制器:

额定电压:12V,最大光电电池功率:60W,最大负载电流:5A,过放电压:11.0 ± 0.5, 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。

4、电表规格:

电流表:× 3个,2A, 显示模式︰0.5LCD液晶显示

电压表:× 3个,20V,显示模式︰0.5LCD液晶显示

温度表:× 1个,099.9

5、负载:

风扇:×1个,额定电压:12V,工作电流:0.25A,功率:3W

交通灯:2(R,G,B),额定电压:12V,工作电流:0.25A,功率:3W

LED灯:1(7)

蜂鸣器:×1

马达:×1个,额定电压:12V,工作电流:0.25A,功率:3W

开关:×1

按钮:×1

6、电池:

阀控式密封铅酸蓄电池,额定电压:12V,额定容量(20hr) 3.3Ah,充电方法(恒压),循环︰最大充电电流为825mA

7、电阻器:

可变电阻,电阻值调整范围为01kΩ

DC/DC:5DC/DC电源模块

提供DCAC模块

◆ 支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)


8、系统外形尺寸;1100×宽780×厚120(㎜)平脚40×40×500(㎜)附滚轮方便推动至户外教学。

9、太阳能电池调节铝合金支架

◆ 最高工作高度1695㎜,最低工作高度455㎜,承载8㎏,净重1.8㎏,最大管径26㎜,收缩高度620

、太阳光电实习教学模块实验内容:

实验一 太阳能电池发电原理实验

实验1-1 太阳能光电板能量转换实验

实验1-2 环境对光电转换影响实验

实验二 太阳能电池光电系统直接负载实验

实验三 光电控制型太阳能系统发电实验

实验3-1 光电型控制单元工作原理实验

实验3-2 光电型控制单元充放电保护实验

实验四 用户型太阳能发电和利用实验

实验4-1 用户型控制单元工作原理

实验4-2 用户型控制单元充放电保护实验

实验五 太阳能系统电器负载实验

实验六 综合实验

实验七 太阳能电池基本特性测试实验

实验八 外部扩充DCAC外接电器实验

实验九 单晶太阳能电池I-V特性曲线实验

三、配置单

序号





数量

单位

1

太阳能光电教学实验台


1

2

太阳能电池支架(三脚架)


1

3

太阳能电池组件(25W


1

4

蓄电池组


1

5

实验附件


1

6

LabView 监控软件


1
