[产品型号]:SBDAZ-04 [产品名称]:电气设备安装调试技能实训设备 [价    格]: [在线客服]:

SBDAZ-04电气设备安装调试技能实训装置



电气照明实训室,电气设备安装调试技能实训装置主要由实训桌、网孔板、实训元器件(也可自购)组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
一、电气照明实训装置概述
电气照明实训室"电气照明设备安装调试技能实训装置"是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的,可完成《电气设备安装工(初级)》、《电气设备安装工(中级)》的电气照明设备安装调试技能实训,适合各职业院校的对电气设备安装工技能实训教学,同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、电气照明实训设备特点
电气照明实训设备在结构上以建筑模型(包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线)为基础,由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。
1.配电箱采用小型室内配电箱,用于训练学员对配电箱的安装技能
2.电气照明典型线路采用优质元器件

一、概 述

"电气照明设备安装调试技能实训装置"是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的,可完成《电气设备安装工(初级)》、《电气设备安装工(中级)》的电气照明设备安装调试技能实训,适合各职业院校的对电气设备安装工技能实训教学,同时也是初级、中级电气设备安装工技能考核的鉴定设备。

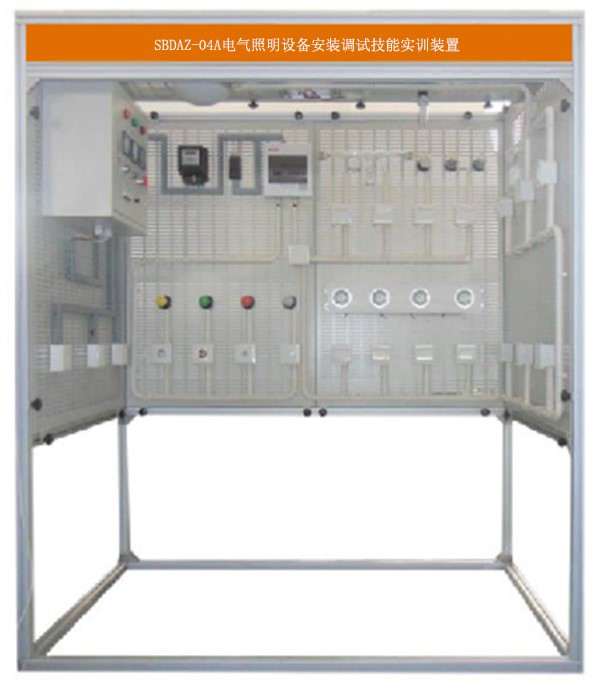

外形结构参考图片

二、特 点

该实训设备在结构上以建筑模型(包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线)为基础,由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。

1.配电箱采用小型室内配电箱,用于训练学员对配电箱的安装技能

2.电气照明典型线路采用优质元器件

三、技术性能

1.输入电压:三相四线~380V±10% 50Hz

2.工作环境:环境温度范围为-5℃+40℃ 相对湿度<85%25℃)海拔<4000m

3.装置容量:<1.5kVA

4.外形尺寸:1720×1080×2000mm

四、装置配备

1.电源、电气设备配备

(1)电源部分

三相四线380V电网经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电;设有指针式交流电压表三只指示输入的三相电源线电压;交流电源输出端设有过流保护及漏电保护功能。

(2)配备一套室内小型配电箱,用于配电箱的室内安装

(3)配备室内布线用PVC线管、弯头及线盒用于线管敷设施工、弯头制作等

(4)配备典型照明线路施工所用的灯座及开关等元器件

(5)配备吊扇及配套调速器1

(6)配备避雷针1

(7)配备电源防雷器1

(8)配备布线用硬质导线

2.仪器配备

便携式数字万用表

3.工具配备

配有电工常用工具2套 (含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等),电烙铁1把,卷尺1把。

五、实训项目

1.配电箱安装

2.线管敷设前的预制加工

3.线管的敷设

4.线管的穿线

5.灯具的安装

6.典型照明电路的安装及接线

7.吊扇的安装及测试

8.防雷器的安装

9.避雷针的安装

六、配置清单

序号

名称

规格型号

单位

数量

备注

1.

实训平台

1720×1080×2000mm

1



2.

配电箱

400×300×200mm

1



3.

吊扇

含调速器

1



4.

单相感应式电度表

DD862 直接

1



5.

闸刀开关

单相2

1



6.

配电箱

明装 8回路

1



7.

漏电

NBXLE-32 C16 1P+N

1



8.

空开

NBX-63 C6 1P

4



9.

插座

86型含明装高底盒

6



10.

开关

86型单开双联含明装高底盒

11



11.

触摸延时开关

86型含明装高底盒

1



12.

声控开关

86型含明装高底盒

1



13.

人体感应开关

86型含明装高底盒

1



14.

调光开关

86型含明装高底盒

1



15.

白炽灯

25W 86型含明装高底盒

2



16.

彩灯

220V/15W 黄 含灯座

1



17.

彩灯

220V/15W 绿 含灯座

1



18.

彩灯

220V/15W 红 含灯座

1



19.

彩灯

220V/15W 白 含灯座

1



20.

日光灯

18W

1



21.

吸顶灯

多段式

1



22.

嵌入式射灯

220V/5W

4



23.

不锈钢避雷针

0.5

1



24.

浪涌保护器

2P 20KA

1



25.

线管

φ20

10



26.

线槽

20×25

10



27.

线槽弯头

20×25

5



28.

线槽终端

20×25

2



29.

线槽三通

20×25

2



30.

线管弯头

20mm

2



31.

线槽直通

20mm

2



32.

线槽三通

20mm

2



33.

线管杯梳

20mm

10



34.

线管直通

20mm

5



35.

电线

BV 2.5平方 黄

10



36.

电线

BV 2.5平方 绿

10



37.

电线

BV 2.5平方 红

10



38.

电线

BV 2.5平方 黑

10



39.

电线

BV 2.5平方 双色

10



40.

电线

BV 0.75平方 黄

10



41.

电线

BV 0.75平方 绿

10



42.

电线

BV 0.75平方 红

30



43.

电线

BV 0.75平方 黑

30



44.

网络墙柜

3U

1



45.

无线路由器



1



46.

交换机

8

1



47.

单口面板

RJ45插座模块



2



48.

双口面板

RJ45插座模块



1



49.

四口面板

RJ45插座模块



1



50.

网络测试仪



1



51.

万用表

数字式

1



52.

剥线钳



2



53.

尖嘴钳



2



54.

十字螺丝刀



2



55.

一字螺丝刀



2



56.

斜口钳



2



57.

电工刀



2



58.

钢锯



2



59.

锯片



10



60.

电烙铁

60W

1



61.

卷尺

3M

1



62.

人字梯

1.5

1
