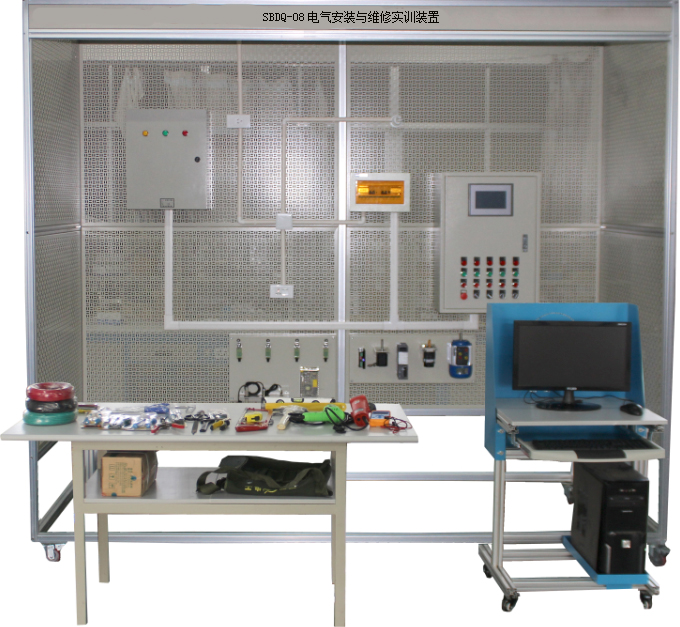

SBDQ-08电气安装与维修实训装置

电气安装与维修实训装置是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求提供的一种通用实训。适合中等职业学校机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用与维修等专业的教学与实训,为电气实训要求的相关专业的作为公共实训平台使用。
电气安装与维修实训为学生形成的电工技能,掌握电气设备安装与维修的专.业知识和技能、掌握工作过程知识,形成电气职业岗位的职业能力,提供了良好的条件。

1、产品概述:
电气安装与维修调试实训考核设备是根据国内工厂电气安装和室内电气安装等维修电工和建筑电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工、楼宇安装工等有电气实训要求的相关专业的作为公共实训平台使用。本设备反映了传统,现在运用的和即将运用的技术,实训人员可以学习到现代电气安装的技术。


本设备可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等,装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏、消防联动、防盗报警、视频监控等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜,便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题
2、设备设计依据的标准遵守:
《建筑电气工程施工质量验收规范》GB 50303-2002
《建筑工程施工质量验收统一标准》GB50300-2001
《电气装置安装工程低压电器施工及验收规范》
《建筑智能化系统工程实施及验收标准》
3、技术参数:
1)工作电源:AC380±5%(三相五线)50Hz
2)额定功率:≤0.8KW
3)环境温度:-10℃ ~40 ℃
4)相对湿度:≤85%
5)安全保护:电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
6)产品结构外形尺寸:L2800×W1000×H2500mm,
7)该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机模块、步进电机模块、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱模块、工具配件组成。
8)PLC:主机 FX1N-40MT
9)变频器:三菱 D720变频器,220V,0.4KW
10)配有:交流伺服电机、驱动器;步进电机 驱动器;三相交流异步电动机180W/380V;双速电机180W/380V。
11)模拟房 整体用铝型材作骨架,中间用网孔板连接。网孔板用2mm厚冷轧板数控冲孔折弯后,表面静电喷涂;
12)考核挂板、装配桌、电脑桌、模块架用冷轧钢板精数控精加工而成,表面静电喷涂。其中考核挂板内含X62 、T68、CA6140、 Z35四种机床电路和故障设置;
13)设备重量:200kg
4、产品特色描述:
● 结合型:国家职业标准与世界技能竞赛标准的有机结合
● 综合性:集成PLC技术、变频器、步进驱动、温度控制、传感器综合技术、电工安装技术、防盗、视频监控、消防联动、可视对讲技术、机床电路智能考核等
● 稳定性:设备元器件全部采用国内先进的知名品牌,稳定性高
● 多样性:设备采用钢制网孔板和钢制专用型材组接而成,采用开放式设计,设备对每个操作组配套一可移动式工具车和元件柜,设计实训内容多达100种以上,包括电工安装,现代电气安装、消防报警安装,对讲门禁安装,闭路电视监控及防盗报警设备等安装。
● 虚拟仪器:
1)、具备电压、电流、温度采集,可以记录观察电压、电流跳变的图像数据,精度±0.05%真有效值测量USB数据传输,彩屏LCD同时
2)、具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。
3)、集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体,不低于20M,具有1KHz基准方波输出接口;图像数据可以按时间和电压输出到EXCEL、BMP和OSC;数据记录最大4G;FFT、相关和功率谱频谱分析,FFT支持8~1048576点的选择,支持triangular、cosine、Bohman、Parzen等 18种窗;
4)、功率谱支持自功率谱和互功率谱的计算;相关支持自相关和互相关的计算;
5)、虚拟任意波形输出模块,频率25Mz ,输出波形:正弦波,三角波,方波,TTL,任意波形。
6)、虚拟万用表模块:直流电压,量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V;交流电压测量,量程60.00mV、600.00mV、6.00V、60.00V、600.0V;直流电流测量,量程60.00mA、600.00mA、6.000A、10.00A;交流电流测量,量程60.00mA、600.00mA、6.000A、10.00A;电阻测量,量程600、6.000 K、60.00 K、600.0 K、6.000 M、60.00 M;电容测量,量程40.00nF、400.00nF、4.000uF、40.00uF、400.0uF;二极管测量0V~2.0V
5、设备配置清单:

序号

配置名称

参数描述/规格型号

单位

数量

备注

1

模拟房

外形尺寸2800mm×1000mm2500mm,采用钢制网孔板

1

每套设备产品配置相同

2

模块架

外形尺寸840mm×810mm×1360mm

1

3

装配桌

1500mm×700mm×780mm

1

4

电脑桌

600mm×800mm×780mm

1

5

实训考核板

X62 T68CA6140 Z35四种机床电路模块和故障设置

1

6

交流异步电动机模块

三相交流异步电动机180W/380V  6个头

1

7

步进电机模块

驱动器 DM556 步进电机57BYG

1

8

伺服电机模块

驱动器SG-15A伺服电机60SY-M00630

1

9

双速电机模块

三相交流异步(双速)电动机YSD7124/2 180W/380V

1

10

电源配电箱模块

提供四路电源:一路三相四线制,一路三相380V交流电源和两路单相220V交流电源

1

1)

电源配电箱

500mmX200mmX736mm

1

2)

塑壳开关

NM1-63S/3200   20A

1

3)

三相电度表

DT862-4/3(6)A

1

4)

电流互感器

LMZ1-0.5    30/5

3

5)

漏电断路器

DZ47LE-32    3P+N  16A

1

6)

漏电断路器

DZ47LE-32    1P+N  16A

2

7)

铝导轨

1米/

0.5

8)

零线排(带绝缘柱)

2mm×14.5mm 长度120mm

1

9)

地线排

2mm×14.5mm 长度120mm

1

10)

信号指示灯

ND16-22DS/4   AC220V 黄

1

11)

信号指示灯

ND16-22DS/4   AC220V 绿

1

12)

信号指示灯

ND16-22DS/4   AC220V 红

1

11

电气控制箱模块


1

1)

电气控制箱

500mm×200mm×736mm

1

2)

触摸屏

昆仑通泰 TPC7062k

1

3)

信号指示灯

ND16-22DS/4   AC220V 红

5

4)

自复型按钮

LAY39-11BN/4    Φ22(自复)红

5

5)

自复型按钮

LAY39-11BN/3    Φ22(自复)绿

5

6)

蘑菇头式按钮开关

LAY3-11ZS/Φ22(自锁)蘑菇头直径Φ35/

1

7)

旋钮式按钮开关

LAY39-11X/Φ22/绿/二位置

2

8)

旋钮式按钮开关

LAY39-11X/Φ22//三位置

3

9)

标牌框

Ф25

21

10)

漏电断路器

DZ47LE-32    C16A  3P+N

1

11)

断路器(空开)

DZ47-60   10A/2P

1

12)

交流接触器

CJX2-1210   220V

3

13)

辅助触头

F4-22

3

14)

熔断器座

RT28N-32X   10*38

4

15)

熔体

10*38   5A

3

16)

熔体

10*38   2A

1

17)

时间继电器

H3Y-2/30S/AC220V

1

18)

继电器座

PYF8A   8T插片式   15*59

1

19)

时间继电器

ST3PF系列AC220V

1

20)

热过载继电器

JR36-20   0.72A

2

21)

开关电源

24V/3.5A   EPMH60S24

1

22)

线槽

4035   白色 2

2

23)

铝导轨

1米/

3

24)

PLC主机

FX1N-40MT

1

25)

接线端子

UK-4.0   灰(TUK5N

20

26)

变频器

三菱D720变频器,220V0.4KW

1

12

传感器模块


1

每套设备产品配置相同

1)

行程开关

YBLX-ME/8104

4

2)

电容式传感器

E2K-X4ME1

1

3)

电感式传感器

E2B-M12KN05-WZ-C1   2M

1

4)

光电式传感器

E3F3-D11-2M-BY-0MC

1

照明套件

1)

吸顶灯(巴帝亚)

吸顶灯21W圆底盘 (配节能灯)

1

每套设备产品配置相同

2)

螺口灯泡

10W    220V  螺口

1

3)

节能灯

节能灯  9W  螺口

1

4)

日光灯支架

带镇流器和启辉器

1

5)

日光灯管

36W

1

6)

单相电度表

DD862-4/3A(6A)

1

7)

声控开关

D-3K

1

8)

大跷板开关

86#一位双联大板

2

9)

灯座

螺口 86#   E27

2

10)

电流互感器

LMK3(BH)-0.66   5/5 5VA

1

11)

电流表

85C17-5A   宇泰

1

12)

电压表

42L6-450V   正泰

1

13)

万能转换开关

LW26-20   D0724/3 长信 3

1

14)

日光灯

T5一体化 21W(带罩)

1

15)

触摸开关

YMJ-9808B

1

16)

单极开关

86型两位

1

17)

电源插座

86型 2*2*3

2

18)

电源插座

86型 1*3 16A

1

19)

电源插座

香槟金118-900系列*116A空调

1

20)

电源插座

118-700系列*211

1

21)

底盒

118系列底盒

2

22)

断路器(空开)

DZ47-60   16A/1P

1

23)

断路器(空开)

DZ47-60   10A/2P

1

24)

断路器(空开)

DZ47-60   16A/2P

1

25)

漏电断路器

DZ47LE-32     C16A    2P

1

26)

明盒

86型/明装

3

27)

暗盒

86型/暗装

2

28)

白板(插座面盖)

86型

2

29)

明装塑壳配电箱

9-12位

1

线路器材

1)

线管

Ф25  PVC  联塑

6

每套设备产品配置相同

2)

管直通

Ф25  PVC 联塑

5

3)

管三通

Ф25  PVC 联塑

5

4)

管弯头

Ф25  PVC  联塑

6

5)

管夹

Ф25  联塑

15

6)

管接头(杯疏)

Ф25  联塑

10

7)

PVC线槽

4分 39*18*3.7m PVC 2

10

8)

槽角弯

39*19    联塑

10

9)

槽外角

39*19    联塑

10

10)

槽三通

39*19    联塑

5

11)

槽内角

39*19    联塑

5

12)

中小三通

39X19/24X14    联塑

10

13)

线槽异径直通槽大小接

39X19/24X14    联塑

5

14)

PVC线槽

24*14     联塑

8

15)

槽三通

24*14     联塑

4

16)

槽式直通桥架

C-A-2-1    100*50

4

17)

槽式桥架终端封头

C-FT-A1    100*50

3

18)

槽式水平弯通

C-A1-2     100*50

3

19)

槽式垂直左上弯通

C-C11-2    100*50

2

20)

槽式垂直右上弯通

C-C12-2    100*50

2

21)

连接片

LQJ-X-30

20

22)

镀锌电线套管

Ф20*1.2

15

23)

镀锌管直通

Ф20

5

24)

快速杯梳

Ф20*1.2

5

25)

单边管码

Ф20

20

26)

镀锌离墙码

Ф20

20

27)

碰焊铁盒

75*75*40*1.0

3

28)

电线

BVR   1.5mm2 黄

50

29)

电线

BVR   1.5mm2 绿

50

30)

电线

BVR   1.5mm2 红

50

31)

电线

BVR   1.5mm2 黄绿

50

32)

多股软线

RV   0.75 粗皮 红色 610m/1 18A1015

100

33)

多股软线

RV   0.75 粗皮 黑色 610m/1 18A1015

100

34)

电线

BVR   1.0mm2 红

100

35)

电线

BVR   1.0mm2黑

100

电工工具

1

美式斑马柄尖咀钳

6"

1

每套设备产品配置相同

2

日式自动剥线钳

B型0.5-3.2

1

3

压线钳

TU-190-01

1

4

环保柄一字螺丝批

5*125MM

1

5

环保柄十字螺丝批

5*125MM

1

6

五合一工具包

黄黑色

1

7

验电笔

0-500V

1

8

数字万用表

VC890C+

1

9

铝合金人字梯

1.5M   4级

1

10

平锉刀

6"

1

11

公英制强磁钢卷尺

5*19MM

1

12

高级直咀电工刀

红木直刀

1

13

钢直尺

300mm

1

14

直角尺

250mm

1

15

高级镀铬活动扳手

8"(200mm)

1

16

9件加长球头内六角

9PCS(1.5-10)MM公制

1

17

塑柄调节式钢锯架

10寸-12寸(可调试)

1

18

钢锯条

18TPI×12"/300mm

10

19

PVC弹簧弯管器

用于PVC管 ¢25

1

20

美式斑马斜咀钳

8"

1

21

美式斑马柄尖咀钳

8"

1

22

电子剪

7"

1

23

手电钻

220V/450W正反调速开关

1

24

精品外热式电烙铁

60W

1

25

PVC剪管钳

Φ25

1

26

水平尺

300mm

1

27

台虎钳

QB100

1

28

电线弯管器

Φ25

1

29

穿线器

10米

1

30

木柄双安全羊角锤

0.5KG

1

31

角向砂轮机


1

32

产品说明书


1

33

配套光盘


1

34

学生凳组件

塑钢凳面(蓝)+铁质凳

1

35

机床实训挂件

X62 T68CA6140 Z35四种机床电路和故障设置

1


6、实训项目
根据项目教学,主要完成以下工作任务:
1.基本电气安装技能训练实训
1.1 手动弯管器加工 PVC 管弯管实
1.2 切管实训
1.3 穿线管连接实训
1.4 明配管入盒实训
1.5 硬塑料穿线管与配电箱安装实训
1.6 硬塑料穿线管及管卡敷设实训
1.7 桥架侧壁式安装实训
1.8 敷设护套线实训
1.9各种线材连接实训
1.10 配电箱、电气箱安装实训
1.12 各种电气元件的安装实训
1.13 Φ25PVC 暗管敷设实训
1.14 4025 线槽敷设实训
1.15 护套线敷设实训
1.16 各种管材敷设实训
1.17 白炽灯照明线路敷设实训
1.18 日光灯照明线路敷设实训
1.19 双控照明线路敷设实训
1.20 节能灯、插座线路敷设实训
1.21 吸顶灯控制线路实训
1.22 电机正反转控制线路实训
1.23 电机星三角控制线路实训
1.24 塑料电线管与塑料接线盒的连接实训
1.25 管卡固定实训
2.照明套件及动力配电实训
2.1 白炽灯照明电路的安装实训
2.2 日关灯电路实训
2.3 电度表原理与接线
2.4 家用照明线路的调试及故障排除实训
2.5 三相四线制电度表的直接接线实训
2.6 电压表、电流表安装电路实训
2.7 万能转换开关和电压表测量三相电压线路实训
3.电气控制实训
3.1 电机点动控制线路的调试与维修实训
3.2 三相异步电动机自锁控制电路实训
3.3 按钮联锁的三相异步电动机正反转控制电路实训
3.4 接触器联锁的三相异步电动机正反转控制电路实训
3.5 双重联锁的三相异步电动机正反转控制电路实训
3.6 接触器切换星形/三角形启动控制电路实训
3.7 按钮切换星形/三角形起动控制电路实训
3.8 时间继电器切换星形/三角形起动控制电路实训
3.9 定子串电阻降压启动自动控制电路实训
3.10 三相异步电动机降压启动及反接制动控制电路实训
3.11 三相异步电动机的顺序控制电路实训
3.12三相异步电动机的多地控制电路实训
4.机床电路实训
4.1 C620 型车床控制电路实训
4.4 C6140 车床电气控制线路的调试与维修实训
4.5 X62W 万能铣床电气控制线路的调试与维修实训
4.6 Z35摇臂钻床电气控制线路的调试与维修实训
4.7 T68卧式镗床电气控制线路的调试与维修实训
5.PLC 控制电气实训
5.1 基本指令的编程练习
5.2 PLC 控制电动机点动和自锁控制
5.3 PLC 控制电动机手动正反转控制
5.4 PLC 控制电动机带延时正反转控制
5.5 PLC 控制电动机带限位自动往返运动控制
5.6 PLC 控制电动机两地启动停止控制
5.7 PLC 控制电动机顺序控制
5.8 PLC 控制电动 机串电阻启动
5.9 PLC 控制电动机反接制动
5.10 PLC 控制电动机星/三角启动自动控制
5.11 PLC 控制电动机星/三角启动手动控制
6.PLC、变频器、触摸屏的综合应用
6.1 变频器的基本操作和参数设置
6.2 外部端子点动控制
6.3 变频器控制电机正反转
6.4 多段速度选择变频调速
6.5 基于 PLC 控制的变频器多段速调
6.6 基于 PLC 的变频器控制电机正反转
