机械运动简图测绘及分析实验模型,测绘教学模型

机械运动简图测绘及分析实验模型



测绘及分析实验模型功能与特点

1.要用于机械原理(机械设计基础)课程开设"机构运动简图测绘及分析实验";此外,产品中的所有模型都可以单独用于机械原理(机械设计基础)的课堂教学,机械创新设计课程中的机构创新部分的案例教学;

2.机械运动简图的测绘及分析实验模型系列产品分为JCF-A型(测绘及分析实验模型基础型)、JCF-B型(测绘及分析实验模型基础型)、JCF-C型(创新型测绘及分析实验模型)和JCF-D型测绘及分析实验模型(综选型),每大类型中精选配置典型的机构模型。

二、性能规格

1、模型材料:采用全铝合金材料,喷漆处理,使工件美观耐用,重量轻、方便课堂教学携带。

2、运动构件经机械精加工,装配精度高,机构运动灵活,各构件不发生干涉现象。

3、各模型按教学要求分色、划线,为学生测绘、测量、计算自由度提供依据。主要部分颜色统一。

4、模型尺寸:240×200×150mm左右

机械运动简图的测绘及分析实验模型A   10

测绘实验器

8000

机械运动简图的测绘及分析实验模型B   10

测绘实验器

8000

机械运动简图的测绘及分析实验模型C   10

测绘实验器

12000

机械运动简图的测绘及分析实验模型D   50

测绘实验器

45000

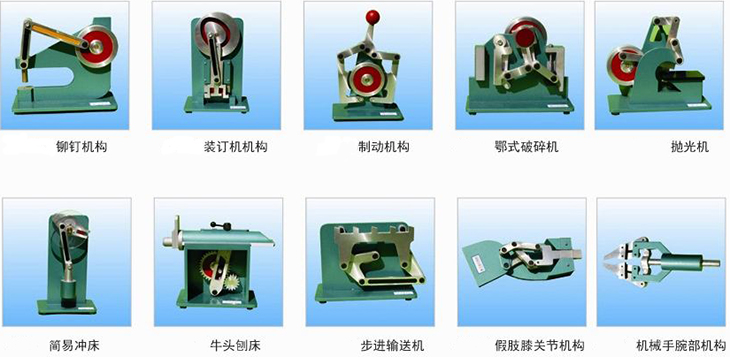

SB-JCFA机械运动简图的测绘及分析实验模型10

J001铆钉机构
J002
简易冲床
J003
装订机构
J004
颚式破碎机
J005
步进输送机
J006
假支膝关节机构
J007
机构手腕部机构
J008
抛光机
J009
牛头刨床
J010
制动机构

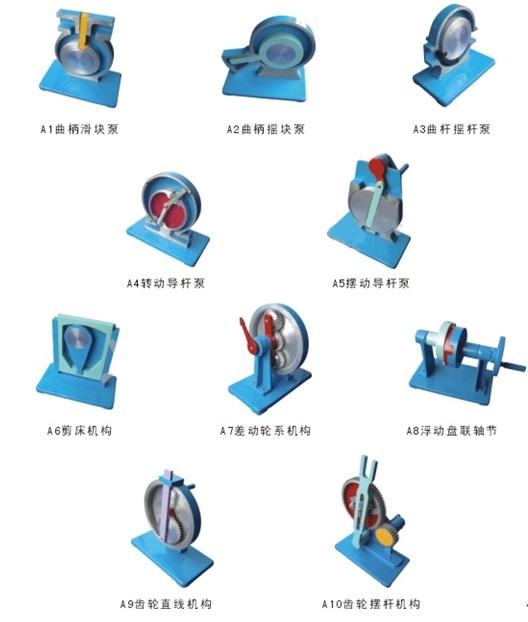

SB-JCFB机械运动简图的测绘及分析实验模型10

F001曲柄滑动泵
F002
曲柄摇块泵
F003
曲柄摇杆泵
F004
转动导杆泵
F005
摆动导杆泵
F006
剪床机构
F007
差动轮系机构
F008
浮动盘联轴器
F009
齿轮直线机构
F010
齿轮摆杆机构

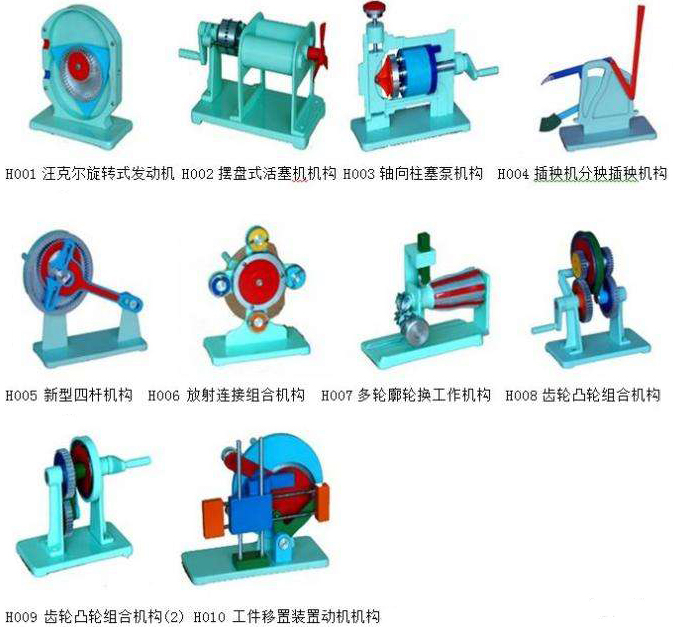

SB-JCFC机械运动简图的测绘及分析实验模型10

H001汪克尔旋转式发动机
H002
摆盘式活塞机机构
H003
轴向柱塞泵机构
H004
插秧机分秧插秧机构
H005
新型四杆机构
H006
放射连接组合机构
H007
多轮廓轮换工作机构
H008
齿轮-凸轮组合机构(1)
H009
齿轮-凸轮组合机构(2)
H010
工件移置装置动机机构

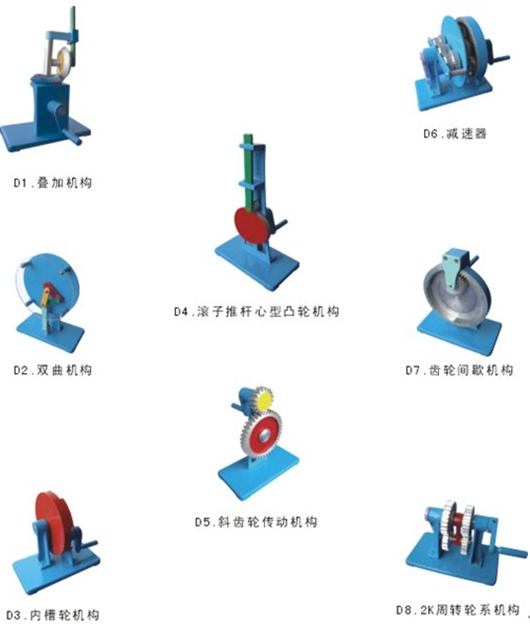

SB-JCFD机械运动简图的测绘及分析实验模型50

D001、叠加机构
D002
、双曲柄机构
D003
、内槽轮机构
D004
、滚子推杆心型凸轮机构
D005
、斜齿轮传动机构
D006
、差速器
D007
、齿轮间歇机构
D008
2K周转轮系机构

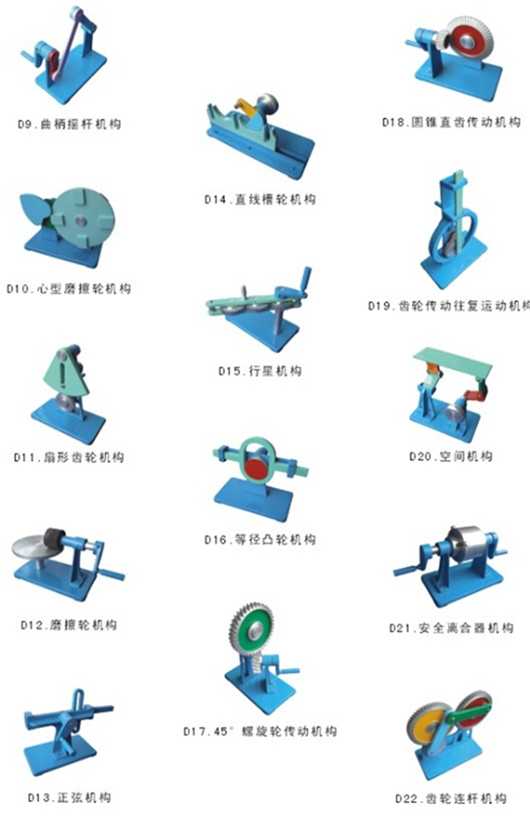

D009
、曲柄摇杆机构
D010
、心型磨擦轮机构
D011
、扇形齿轮机构
D012
、磨擦轮机构
D013
、正弦机构
D014
、直线槽轮机构
D015
、行星机构
D016
、等径凸轮机构
D017
45度螺旋齿轮传动机构
D018
、圆锥直齿传动机构
D019
、齿轮传动往复运动机构
D020
、空间机构
D021
、安全离合器机构
D022
、齿轮连杆机构

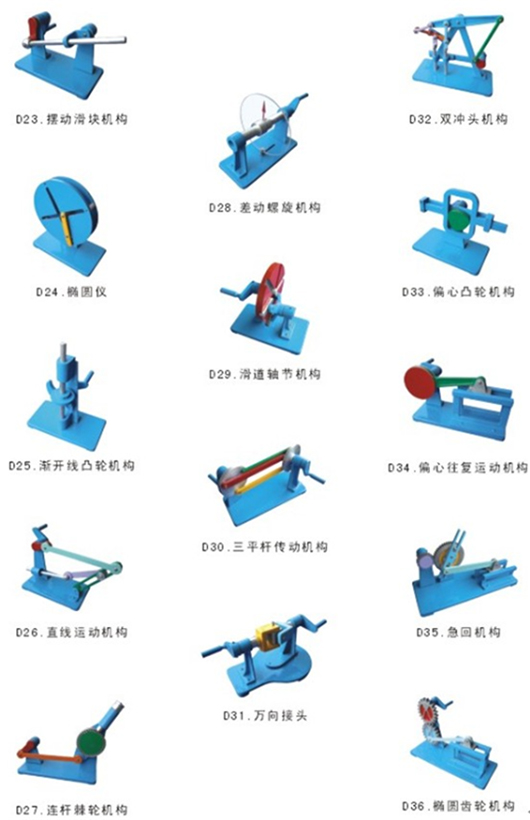

D023
、摆动滑块机构
D024
、椭圆仪
D025
、渐开线凸轮机构
D026
、直线运动机构
D027
、连杆棘轮机构
D028
、差动螺旋机构
D029
、滑道轴节机构
D030
、三平杆传动机构
D031
、万向接头
D032
、双冲头机构
D033
、偏心凸轮机构
D034
、偏心往复运动机构
D035
、急回机构
D036
、椭圆齿轮机构

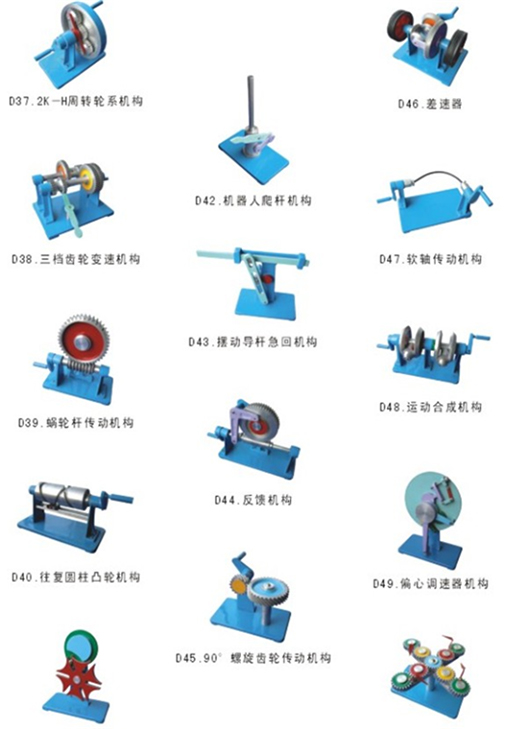

D037
2K-H周转轮系机构
D038
、三档齿轮变速机构
D039
、蜗轮蜗杆传动机构
D040
、往复圆柱凸轮机构
D041
、槽轮机构
D042
、机器人爬杆机构
D043
、摆动导杆急回机构
D044
、反馈机构
D045
90度螺旋齿轮传动机构
D046
、差速器
D047
、软轴传动机构
D048
、运动合成机构
D049
、偏心调速器机构
D050
、行星机构II
