SB-AF1视频监控系统实验实训装置

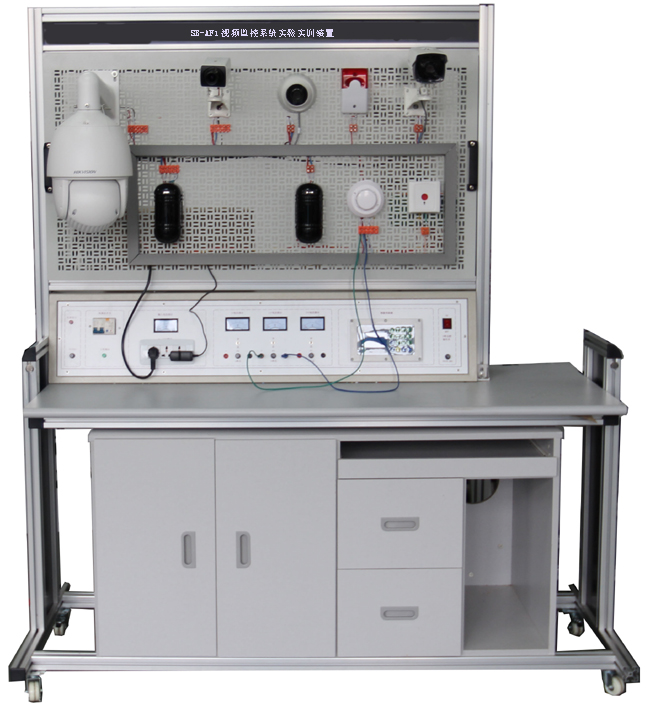

一、设备图片：
二、功能特点及概述：
1、装置组成：
楼宇视频监控实训系统采用开放式和拆装式结构设计，采用铝合金型材+网孔板结构，桌面为高级防火防水板，耐磨高密度板，结构坚固，配有常用电源控制柜，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有设备备柜，用于放置工具、存放资料等，实训桌还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。
2、系统模块由视频监控板块、视频视区模块、防盗监测模块、智能考核等，从而让学生轻身体验闭路电视监控系统与防范系统的原理与操作、接线、为一体的综合性实践人才。是现在安防系统工程理想之选实训实备。

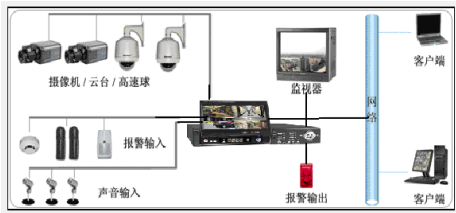

系统原理：
3、特点：具有四种不同视频摄像机、视频清淅。
4、特点，多个报警点、多种型式报警探测器的使用
5、特点：具有高清枪式摄像机、红个摄像机、无线摄像机、半球摄像机、微小型摄像机，人工报警模拟按钮，自动红外报警探测器等，超大容机量、自动录像、定时录像、移动贞测等。
三、主机功能
1、每个通道都支持双码流压缩，、
2、每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。
3、每个通道支持定时和事件两套压缩参数，并可本地配置子码流压缩参数。
4、支持复合流和视频流编码，复合流编码时音频和视频同步。
5、支持视频输入、视频输出质量选项配置。
6、支持水印技术。
7、支持零通道编码。
本地监控
8、支持 HDMI、VGA、CVBS 同时输出，支持 HDMI 与 VGA 同时预览与回放。
9、支持高清 HDMI 显示，最高分辨率达 1080p；支持高清 VGA 显示，最高分辨率达 1080p。
10、支持多画面分割下不同通道并行预览与回放。
11、支持单、多画面预览，预览通道顺序可调。
12、支持预览便捷菜单操作。
13、支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
14、可屏蔽指定的预览通道。
15、支持视频移动侦测、视频丢失检测、视频遮挡检测。
16、支持视频隐私遮盖。
17、支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
18、云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。
硬盘文件管理
19、支持 2 个 SATA 硬盘。
20、支持网络远程管理和使用硬盘。
21、支持硬盘盘组管理，不同通道可设不同的录像保存周期。
22、支持硬盘属性设置：冗余、只读、可读写。
23、支持硬盘配额管理，不同通道可分配不同的录像保存容量。
录像与回放
24、支持假日配置功能。
25、支持循环写入和非循环写入两种模式。
27、支持定时和事件两套压缩参数。
28、录像触发模式包括手动、定时、报警、移动侦测、动测或报警、动测且报警等。
29、每天可设定 8 个录像时间段，不同时间段的录像触发模式可独立设置。
30、支持移动侦测录像、报警录像、动测且报警录像、动测或报警录像的预录及延时；定时和手动录像的预录。
31、支持按事件（报警输入、移动侦测）查询录像文件。
32、支持标签自定义，按标签查询和回放录像文件。
33、支持录像文件的锁定和解锁。
34、支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。
35、支持对录像文件中的指定区域进行移动侦测动态分析。
36、支持回放时对任意区域进行局部电子放大。
37、支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。
38、支持录像文件倒放。
资料备份
39、支持按文件进行批量备份。
40、支持回放时进行剪辑备份。
41、支持备份设备的管理与维护。
42、云台控制器的操作
（1）在系统画面打开云台控制器，分别用黍标点击，上UP 下DOWN 左 LEFT 右RIGHT自动AUTO。变焦、聚焦、光圈，进行运镜控制
（2）防盗报警部分：安装各种主被动式红外探头，进行布防，安装报警主机，一旦某处有人越入，探头即自动感应，触发报警，主机显示报警部位，同时联动相应的探照灯和摄像机，并在主机上自动切换成报警摄像画面，报警中心监控用计算机弹出电子地图并作报警记录，提示操作人员处理，大大加强了保安力度。
（3）报警防范系统是利用主动红外移动探测器将重要通道控制起来，并连接到管理中心的报警中心，设置在非工作时间内有人员从非正常入口进入时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行警告，可以进行连续摄像及录像。
四、系统技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：1600×70×180cm3
4.安全保护： 系统供电：电源的供给保证整个闭路监控报警系统的正常运转，系统的供电采用集中供电，具有漏电自动保护装置.
5.故障设置：具有故障设置系统
五、实训项目：
1.各种摄像机的认识与接线
2.监控系统与报警系统的联动操作与接线
3.各种摄像机在生活在的用途
4.室内全方位云台、解码器的接线与操作
5.各类镜头的安装及调试
6.摄像机的通道设置与定时录像设置
7.USB备份处理
8.与网络视频传输入的综合扩展实训
9.闭路电视监控软件的操作
10.云台解码器的设置与操作（一体式云台）
11.摄像机的图像调试与安装
12.摄像机的各种不同场所的用途
13.报警点的接入与控制操作
14.与综布系统联接的实训
15.网络视频的传输与调试
|
