豪沃电路实训台,豪沃汽车电路实验台

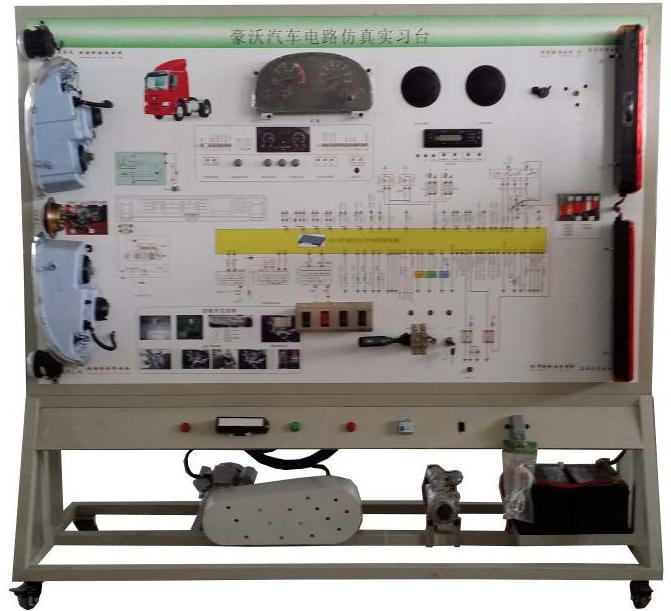

SBC-JC1豪沃汽车电路仿真实习台



一、产品简介

豪沃汽车电路仿真实习台采用全新原整车电器实物为基础,充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。

豪沃汽车电路仿真实习台适用于学校对整车电器理论和维修实训的教学需要。

豪沃汽车电路仿真实习台满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点

1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。

接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。

2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。

3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。

4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。

5. 配套汽车多媒体教学系统(16合一)(投标时需提供教学系统,未提供者取消投标资格,并提供该系统现场演示,否则投标无效。),适应所有的教材,内容丰富并可随意调取。提供现场演示内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。

三、技术规格

外形尺寸(约):2080×700×1900mm(长×宽×高)

动力电源:三相四线(或三相五线)380V±10% 50Hz

工作电压:直流12V

工作温度:-40℃~+50

三相异步电动机

型 号:YT 100L1-4

电压:AC 220V/380V

功率:2.2KW

转速:1420r/min

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:100*60mm

四、基本配置(每台)

序号

名 称

规格型号

单位

数量

1

示教板面板

装有各种检测端子以及彩色电路图

1

2

点火开关



1

3

组合仪表

原车

1

4

组合开关

原车

1

5

左右前大灯总成

原车

1

6

左右前雾灯

原车

1

7

左右转向灯

原车

1

8

左右转向边灯

原车

1

9

左右组合尾灯

原车

1

10

牌照灯

原车

1

11

灯光开关

原车

1

12

刹车灯开关

原车

1

13

倒车灯开关

原车

1

14

危险灯开关

原车

1

15

线束

上海硕博

1

16

雨刮总成

原车

1

17

雨刮控制继电器

原车

1

18

喷水电机

原车

1

19

喷水壶

原车

1

20

喇叭

原车

2

21

喇叭继电器

原车

1

22

雾灯继电器

原车

1

23

起动机总成

原车

1

24

发电机总成

原车

1

25

三相异步电动机

YT 100L1-4

1

26

蓄电池



1

27

保险丝盒

上海硕博

2

28

电源总开关

50A

1

29

移动台架(带自锁脚轮装置)

2080×700×1800mm(长×宽×高)

1

30

故障模拟与排除装置

上海硕博

1

31

教师手册

上海硕博

1

32

合格证与保修卡

上海硕博

1
