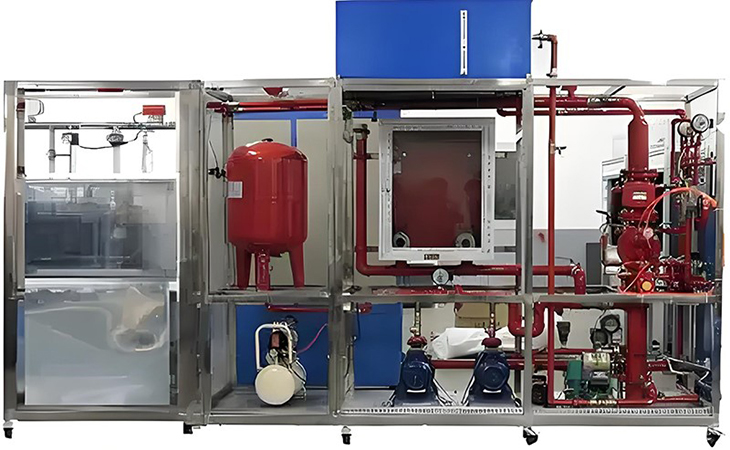

SB-XF3消火栓及预作式自动喷淋灭火系统实训装置
一、系统概述：
消火栓及预作式自动喷淋灭火系统实训装置主要有系统设备有控制区，消防供水池、高位水泵保护区域、等主要配备有预作用报警装置、消防气压罐、消防火栓箱、消防栓、消防带、消防水泵、闭式喷淋头、高位水泵、备用泵、气压泵、感烟探测器、感温探测器、自动充气装置、水流指示器、信号碟阀、压力开关的状态检测，设有全透明护区域、具有火灾模拟演示等组成。管路采用渡锌管进行设计，渡锌管的切割、套丝、安装和通水试验操作，通过控制系统实现预作用喷淋火实训、通过控制系统可实现预作喷淋灭火功能、消防栓灭火功能。
二、系统配置说明：
系统设备有控制区，消防供水池、高位水泵保护区域、等主要配备有预作用报警装置、消防气压罐、消防火栓箱、消防栓、消防带、消防水泵、高位水泵、备用泵、气压泵、感烟探测器、感温探测器、自动充气装置、水流指示器、信号碟阀、压力开关的状态检测，设有全透明护区域、具有火灾模拟演示等。
动作控制说明：
保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果火势继续发展，闭式喷头开启喷水，进行灭火（本系统采用火灾模拟控制阀模拟火灾）。
三、系统功能：
1具有手动操作各泵运行火灾试验演示
2.具有试验性喷淋启动功能，当自动控制系统自动时的操作演示，
3.模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制）
4.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
5.喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强
6.预作用报警阀组、水流指示器、压力开关等设备全部通过国家强制性产品认证
7.消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备：由水枪、水带、消火栓组成。
8.单出口消火栓、消火栓箱各1个，
DN50。锦纶水带：50mm，长度13m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。
9.给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
10.灭火控制系统采用电器手/自动控制方式实现对烟感探测器、感温探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。（可通过串口和消防联动中心联网监控等功能，同时可实现本地控制和联动控制功能）
四、实训项目：
1.预作阀组的结构与认识
2.喷淋灭火系统安装与使用
3自动充气装置的原理及管路结构
4.喷淋灭火系统伺应状态操作
5.预作有报警阀的操作
6预作喷淋阀组灭火系统调试
7.火灾探测器与火灾报警
8预作阀组控制器的手自动控制
9.火灾模拟喷淋灭火操作
10.干式系统原理认识与阀门操作演示
11.喷淋系统系统综合操作训练
12.喷淋灭火系统与消防报警系统联动（选做）
13.消火栓灭火原理认识
14.消防火栓控制操作实训
15.消防火栓的灭火演练
16.消防水带的操作演练
五、技术参数
电压：AC380±10％
50Hz
保护：具有漏电保护装置
环境温度：+4℃～+45℃
装置容量：＜5.0kVA
外形尺寸：4000mm×800mm×2300mm（长×宽×高）
控制台尺寸：1200mm×700mm×1300mm（长×宽×高）
流量：0-45（L/S）
效率：79（%）
压力：0-0.6（MPa）
转速 ：2800（r/min）
消防泵参数：
泵轴位置：卧式泵
叶轮结构：闭式
叶轮数目：3-10
叶轮吸入方式：单吸式
供水流量：消防泵:40L/s; 稳压泵:1.1
L/S
供水压力：消防泵:0~1.1kW;稳压泵:0~0.75kW
水泵数最：消防泵2台;稳压泵2台
（一用一备）
单泵功率：消防泵:0.75KW；稳压泵:0.75MPa
恒压精度：<0.01MPa
控制方式：控制柜手/自动控制、站控柜指令控制
操作方式：手动/自动
气压泵：220V，额定气压0.75MPa
主要配置清单
|
序号 |
名称 |
参数 |
数量 |
|
1 |
预作用报警阀组 |
DN100，额定压力2.5MPa控制方式手/自动方式， |
1套 |
|
2 |
信号碟阀 |
，碟式，常开、常闭型、DN100，额定压力2.5MPa |
1套 |
|
3 |
水流开关 |
DN32型，运作电流2A |
1套 |
|
4 |
气压泵 |
AC220V额定压力，0.75MPa |
1套 |
|
5 |
自动充气装置 |
充气管路，充气高低气压表，充气电磁阀等 |
1套 |
|
6 |
消防水池 |
600升， |
1套 |
|
7 |
高位水箱 |
200升 |
|
|
8 |
不锈外架 |
4000mm×750mm×1900mm（长×宽×高） |
1套 |
|
9 |
有机玻璃防水罩 |
750mm×750mm×600mm（长×宽×高） |
1套 |
|
10 |
管路配件 |
包含球阀、铜球阀、蝶形球阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、三通、、阴螺纹三通、等径三通、阴螺纹弯头、阳螺纹接头、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、转接头、活接头、角阀、金属线管、金属线管接头、1寸镀锌管、3/4寸镀锌管、 |
1套 |
|
11 |
消防火栓泵 |
电压AC380V功率1.1KW流量12.5m3/h，杨程12.5M口径。DN32 |
2台 |
|
12 |
自吸泵 |
电压AC380V功率0.75KW流量1－2m3/h，杨程9M口径。DN32 |
|
|
13 |
消防泵 |
功率(kw)0.75最大扬程16m最大流量275L/min最大吸程7m进/出水口直径11/2"x11/2" |
1台 |
2．电气控制柜基本配置
|
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
备注 |
|
1 |
PLC控制器 |
CPU224 14DI/10DO ，2AI/1AO |
1 |
个 |
|
|
2 |
触摸屏 |
7英寸、彩色、高分辨率 |
1 |
个 |
|
|
3 |
组态软件 |
昆仑通态 |
1 |
套 |
|
|
4 |
低压电气 |
小继电器、交流接触器、热过载继电器 |
1 |
套 |
|
|
5 |
空气开关 |
带漏电保护器 |
1 |
个 |
|
|
6 |
保险丝 |
15A |
3 |
个 |
|
|
7 |
操作开关 |
2位 |
6 |
个 |
|
|
8 |
开关电源 |
输出：DC24V |
1 |
个 |
|
|
9 |
工作状态指示灯 |
工作电压：DC24V |
7 |
只 |
|
|
10 |
型材电脑桌 |
60cm×60cm×80cm |
1 |
张 |
选配 |
