SBZCX-01C型电工电子及电力拖动综合应用创新实训装置

出厂价:36000/套 (不含示波器,全室要1台电脑,自配)
实训装置参考图片

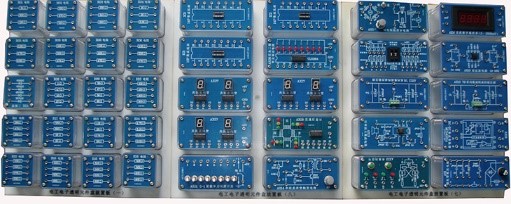

部分电工元件盒
一、设备概述

本实训装置适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、 <电工基础>、<电路原理>、<电路与磁路>、<电工学>、<电力电子技术>、<电机及拖动技术>等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计,毕业设计以及电工、电子产品研制。
电工创新实训模块为塑料有机盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。
二、设备技术指标
工作电源:三相五线 AC 3800V±10% 50Hz
温度:-10~40℃;环境湿度:≤90%(25℃)
外形尺寸:长×宽×高=1600×700×1600㎜(左右)
整机功耗:≤1.5KW
安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主线,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用塑料有机盒,兼作实物示教,一举多得。电工电子单元模块包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、本装置配套电工技术综合应用创新实训项目,均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
本设备各个功能模块单元功能构成:
电源仪表控制屏部分介绍:
电源仪表控制屏箱体采用铁质双层亚光密纹喷塑结构,铝质面板。
还设有铝合金安装支架,具体见实验台参考图片。
(1)三相交流电源模块
提供三相固定380V交流电源,三相固定220V交流电源(隔离变压器安全电压输出)及单相0~250V连续可调交流电源,配备1台单相调压器,规格为0.5kVA/0~250V。380V交流电源输出处设有过流保护,相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表,通过波段开关切换可指示三相固定380V交流电源输出电压。
设有一路AC380V和三路AC220V交流电源接口,可为外配仪器设备提供工作电源。
(2) 低压交流电源模块
电压3-24V分七档可调,分3V,6V,9V,12V,15V,18V,24V输出,最大输出电流1.5A,电流表指示, 同时提供双17V带中心抽头变压器一只。
(3)稳流稳压电源模块
提供0~220V连续可调直流电源,电源输出处设有过流保护,当直接短路或所带负载太大,系统即告警并切断输出电源。
2路输出电压均为0~30V,由多圈电位器连续调节,具有预设式过流过载保护功能,输出最大电流为2A,每路电源输出有0.5级数字电流表、电压表指示。
直流电源包括±24V、±15V、±12V及±5V等八档电源
(4)交直流测量仪表模块
真有效值交流电压表一只
能对交流信号(20Hz~20kHz)进行真有效值测量,测量范围0~500V,量程自动判断、自动切换,精度0.5级,四位数码显示。
真有效值交流电流表一只
能对交流信号(20Hz~20kHz)进行真有效值测量,测量范围0~5A,量程自动判断、自动切换,精度0.5级,四位数码显示。
直流数显电压表一只
测量范围0~1000V,分2V、20V、300V三档,直键开关切换,三位半数字显示,输入阻抗10MΩ,精度0.5级,具有超量程报警、指示及切断总电源等功能。
直流数显毫安表一只
测量范围0~2000mA,分20mA、200mA、2000mA三档,直键开关切换,三位半数字显示,精度0.5级,具有超量程报警、指示及切断总电源等功能。
(5)功率输出函数发生器:
1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率。
4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
6)频率计最高测量范围100MHz,自动换档。
(6)继电接触控制实训模块(电机拖动低压电器元件)
交流接触器4个,热继电器2个,行程开关4个,时间继电器4个(旋钮式220V) 漏电保护开关3P 2个熔断器 3P 2个,闸刀开关 3P ,2个 按钮(黄绿红各2个), 6个LED灯(显示交流接触器的动作)。
交流电机2台 (380V)
(7)实训工具,数字万用表(DT92)和模拟万用表(MF47)各一个,烙铁(带架)斜口钳,尖嘴钳,十字螺丝刀/一字螺丝刀等配套工具。
(8)实验导线:电工类粗导线60根(红12根、绿12根、黑14根、黄12根、花10根);电子类细导线100根(红、绿、黑、黄、白各20根)
(9)实训桌
实训桌为铝合金框架结构,桌面为防火、防水、耐磨高密度板,结构坚固。实训桌下方设有柜子,可以放置实训模块和工具以及资料等,还设有四个带刹车的轮子,便于移动和固定。
(10)电工电子实训模块 (具体可见表二)
提供一套实训模块,可以完成直流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成,器件和信号接口均已引至板上的专用插座,实训模块有四个弹性插脚,与专用实训孔板配套使用。
实训模块由透明元件盒及PCB板构成,元件盒是组合式透明元件盒,元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成,可根据实训需要方便地组合成不同的电工电子实训线路;使实训具有开放性和创新性,元件盒体由透明有机工程塑料注塑而成,具有示教功能,使使用者能够观察到元件形状和接线方式,有利于教师讲解和学生认识;面板采用PCB制作而成,表面清爽、符号线路清晰、表面耐磨损、元件更换容易;面板上标志的元件电路符号采用最新国家标准,具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座,导线装有弹性插头可在模块上面插接,以保证可靠连接进行各种实训;实训时可根据实训内容和技能训练的需要,方便的任意组合实训线路,以完成不同的实训项目等。
(11)配备电工电子电拖及自动控制智能3D仿真软件
3D模拟实训分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容,学校可以根据学生学习进度选择相应的训练模块进行训练。
四、本设备可以完成的实训项目
电工基础实训

1,电气仪表的使用和测量误差的计算
2,电路元件伏安特性的测绘
3,电位、电压的测定及电路电位图
