产品分类/Products

五金冲压模、拆装模具、铝合金拆装实训模具、注塑模具、冲孔模

配置名称

数量

详细描述及技术要求

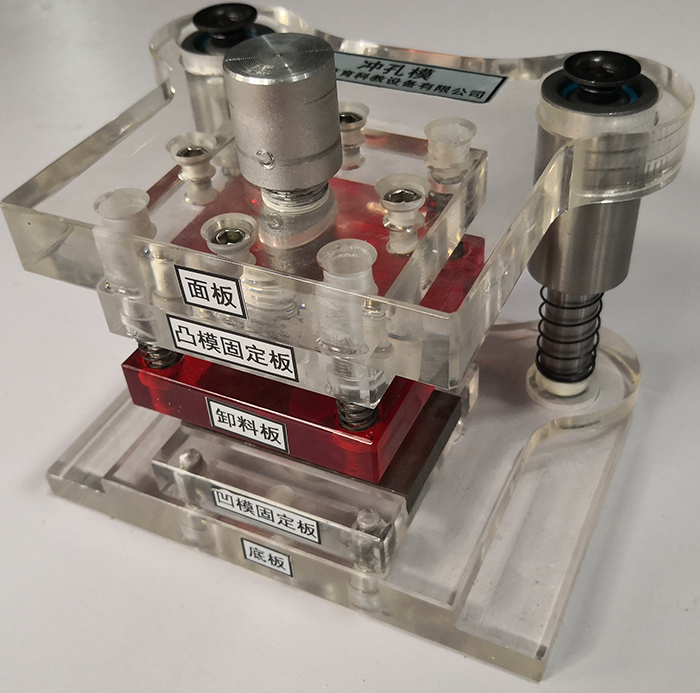

冲孔模

200*150

1套

用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品.

冲压1孔,料带利用四处挡料销定位。

落料模

200*150

1套

用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件.

冲压菱形工件,产品尺寸不小于35×30 mm,料带利用挡料销定位。

弯曲模

200*150

1套

把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。

以菱形工件作为导料,弯曲高度不小于10 mm,产品自动从凸模脱落。

正装复合模

200*150

1套

在模具同一位置上能完成几个不同的冲裁工序的模具.正装复合模,它的落料凹模在下模处,凸凹模装在上模处.不适用于多孔制件的冲裁冲压菱形工件,料带利用挡料销定位。

倒装复合模

200*150

1套

模具同一位置能完成几个不同的冲载工序的模具.倒装复合模,它的落料凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,适用于多孔制件的冲裁.冲压菱形工件,料带利用挡料销定位。

拉伸模

200*150

1套

把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。

拉伸小铝盖,拉伸深度不小于8 mm,产品尺寸不小于35 mm,模具带有压边结构,并且调整非常方便。

连续拉延模

200×90mm

1套

制品首次拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到最后一次拉延时才将制件由带料上冲落。

拉延带有凸缘的小铝盖,拉伸深度不小于8 mm,产品尺寸不小于20mm,第一次拉延深度不小于2 mm,模具带有压边结构,并且调整非常方便。

多工位级进模

200×90mm

1套

多工位级进模是精密高效,长寿命的模具.它适用于冷冲小尺寸,薄料,形状复杂和大批量生产的冷冲零件.

该模具为落料、冲孔、弯曲级进模,毛料由定位销和挡料销全程定位,为90度弯曲,尺寸不小于20×15×10 mm。

V型翻板弯曲模

200×150 mm

1套

该模具为避免材料滑动,在定模部分高有两块翻板。当凸模压下时,翻板随材料弯转,定位板必须与材料接触,所成型的零件精度较高。V型零件尺寸不小于30×20×10 mm。

圆管冲模

200×150

1套

该模具需将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住,当凸模将材料压下时,模块相向转动,将材料弯成圆形。凸模上升时,已弯成圆管零件就套在其上,随之上升。圆型零件尺寸不小于Ф17×30 mm.。

滑块冲模

200×150

1套

该模具需将平坯一次弯成两内侧角度小于90°的零件。模具定模部分需有两个滑块,平坯放在定位板上,当凸模下降时,平坯先被 弯成∪型 ,凸续继下降,滑块开始运动将∪形两侧向内弯成所需角度。型零件尺寸为45×30×20 mm。

两圆相扣成型冲模

200×150

1套

该模具成型零件需为两圆环相扣结构件,模具设有自动下料结构,当模具工作时,首先切断线材,通过上模原型芯完成单个圆环的成型,将已成型的圆环套于线材再重复一次圆环成型。即完成两圆相扣成型。该工艺工序少,简洁实用,冲出的产品接口平整,合格率高,能满足使用要求。

切边模

200×150

1套

用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品. 简洁实用,冲出的产品接口平整,合格率高,能满足使用要求

圆筒拉伸模

200×150

1套

把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。各零件需精密定位,并有定位销确保拆装方便。

倒装拉伸模

200×150

1套

倒装拉伸模,它的凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,上模设有挡料销,各零件需精密定位,并有定位销确保拆装方便。

弯曲级级进模

200×150

1套

把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。该模需为90度双面弯曲模,以落料模产品作为导料,弯曲高度不小于10㎜,凸模内需设有浮动顶出结构,各零件需精密定位,并有定位销确保拆装方便。

落料拉伸复合模

200×150

1套

用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件. 在模具同一位置上能完成几个不同的冲裁工序的模具,各零件需精密定位,并有定位销确保拆装方便。



异形落料模

200×150

1套

用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件. 各零件需精密定位,并有定位销确保拆装方便。



方盒拉伸模

200×150

1套

把板材料毛坯成形成各种开口空心工件的模具,此产品为方形盒,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。模具必须要有压边结构,并且能调整方便,下模还需设有挡料销,卸料板浮动结构,各零件需精密定位,并有定位销确保拆装方便。

压边模

200×150

1套

压边前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。各零件需精密定位,并有定位销确保拆装方便。

落料冲孔复合模

200×150

1套

在模具同一位置上能完成几个不同的工序的模具.落料凹模在下模处,凸凹模在上模,卸料、凹模、凸凹模均需设有浮动顶出结构,并能一次完成落料、冲孔工艺,下模设有挡料销,各零件需精密定位,并有定位销确保拆装方便。

有凸缘筒拉伸模

200×150

1套

把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。该模需为有凸缘拉伸模,模具必须要有压边结构,并且能调整方便,下模还需设有挡料销,卸料板浮动结构,各零件需精密定位,并有定位销确保拆装方便。

异形拉伸模

200×150

1套

拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。该模为异形拉伸,模具必须要有压边结构,并且能调整方便,下模还需设有挡料销,卸料板浮动结构,各零件需精密定位,并有定位销确保拆装方便。

两次拉伸模

200×150

1套

制品首次拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到最后一次拉延时才将制件由带料上冲落。该模需为连续拉延跳步级进模,模具必须要有压边结构,并且能调整方便,下模还需设有挡料销,卸料板浮动结构,各零件需精密定位,并有定位销确保拆装方便。
