电机及电气技术与交流电路实验装置

SBDQ-1型电机及电气技术与交流电路实验装置

一、设备概述

电机及电气技术与交流电路实验装置，电机及电气技术实验室设备,电机及电气技术实验装置 ,电机及电气技术实验室设备，实验内容主要包含四个部分：直流电机实验、变压器实验、异步电机实验和控制电机实验。通过实验，要求学生掌握交流电机、直流电机、控制电机及变压器的基本结构与工作原理；提高学生综合运用所学知识和独立解决问题的能力；能正确使用仪器设备，掌握测试原理；能准确分析实验结果，正确绘制曲线与波形。本实验室既能满足本科生相关课程实验教学的需要，还可作为学生科研开发和创新能力培养的平台。

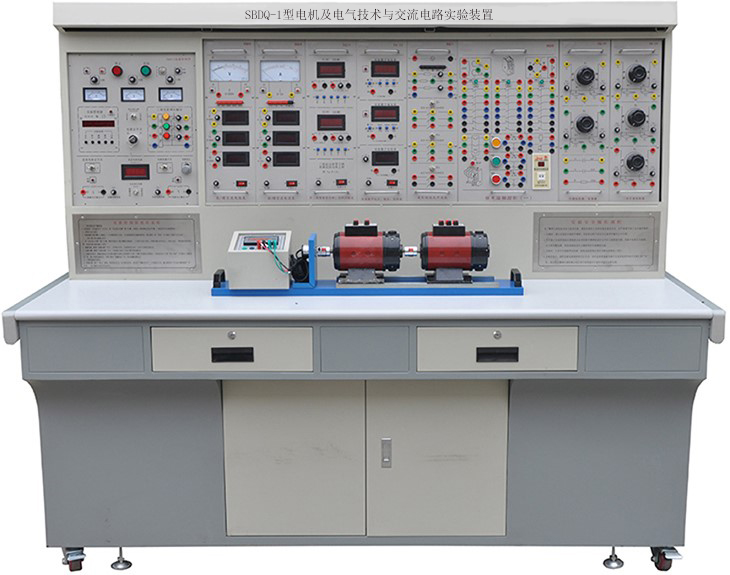

（实验台结构参考图片，具体以实物挂件配置为准，也可按客户要求定做）

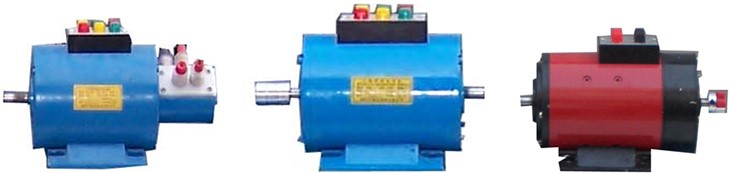

（部分电机示例）

二、装置特点

1、综合性强:本装置挂件配齐时可完成目前国内各类院校电机，电力电子及电气控制学科课程的全部实验项目。

2、适应性强:能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、整套性强: 从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。

4、直观性强: 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

5、科学性强:装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础。

6、开放性强:控制屏供电隔离（浮地设计），并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。

三、技术性能

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜1.5KVA

4、重量： 300Kg

5、外形尺寸：187×70×160cm3

四、设备的配置介绍

1、DQ01B电源控制屏(铁质喷塑结构，铝质面板)

(1) 交流电源

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），可调交流电源输出处设有过流保护技术。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。

(2) 高压直流电源两路

提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源（内设过载保护措施）各一组，并设有直流数显电压表及切换开关。

(3) 人身安全保护体系

1）设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；

2）设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。实验连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

3）设有电压型漏电保护器，控制屏若有漏电现象，即切断电源。

4）实验连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

(4) 控制屏正面大凹槽内，设有两根钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏右侧设有三极220V电源插座。设有实验装置照明用的220V、40W日光灯一盏。

2、DQ02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

3、DQ03-1固定电机导轨、1024线欧姆龙光电编码器测速系统及数字转速表。

包括1024线欧姆龙光电测速系统及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间可靠同轴连接，电机运行噪声小，实验参数典型，能较好满足实验要求。

4、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）

5、DQ06三相芯式变压器

三相芯式变压器（三柱铁芯结构的三相三绕组变压器，每柱铁芯上均装高压、中压和低压三个绕组，其额定值分别为127V/0.4A、63.6V/0.8A、31.8V/1.6A）

6、DQ07直流复励发电机（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，绝缘等级E ）

7、DQ09直流（他）并励电动机（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）

8、DQ10三相鼠笼式异步电动机（Un= AC3800V/220V，接法 Y/Δ，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）

9、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380RPM，功率100W ,电流0.6A，绝缘等级E）

10、GDQ12线绕式异步电机起动与调速电阻箱

提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

11、DQ14三相同步电机

作为发电机使用时PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，绝缘等级E级。

（作为电动机使用时，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，绝缘等级E级。

12、DQ19校正直流测功机（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，绝缘等级E）

即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。

13、DQ22直流数字电压、毫安、安培表(三只)

直流数显电压表一只，测量范围0-300V。

直流数显毫安表一只，测量范围：0-2000mA。具有短路保护功能。

直流数显电流表一只，测量范围0～5A，具有短路保护功能。

14、DQ25单三相智能型功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。

15、DQ26三相可调电阻器(三组90Ω×2/1.3A/150W瓷盘电阻)

16、DQ27三相可调电阻器(三组900Ω×2/0.41A/150W瓷盘电阻)

17、DQ29可调电阻器、电容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。

18、DQ31波形测试及开关板

由波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。

19、DQ32 旋转灯，并网开关，同步机励磁电源。

由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<8～40V/2.5A可调>组成。

20、DQ44数字交流电流表

由三只数字交流电流表组成。测量范围0～5A。

21、DQ45数/模交流电压表

由三只0-500V数字交流电压表组成，四位数码显示。

22、DQ39继电接触控制(一)

提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。面板设有摇臂结构，可看到具体器件并对可需要调节的器件进行调节。

23、DQ39-1继电接触控制(二)

提供中间继电器（线圈电压220V）二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用，中间继电器及热继电器的工作状态用发光二极管指示。

24、DQ61直流电气控制

提供直流接触器、弱磁保护等原件，完成直流电气控制实训。

25、SBDG-02低压电源及函数信号发生器1套

26、SBDG-04交流电路实验箱

提供单相、三相负载电路、变压器、互感器等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；30W整流器、电容器及短接按钮；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。

27、SBDG-05元件箱

设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。

28、交流数字毫伏表1台

29、实验连接线

实验连接线：强电部分采用高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠。

序号	编号	名称	数量
1	DQ01B	电源控制屏	1套
2	DQ02	实验桌	1张
3	DQ03-1	固定电机导轨、1024光电编码器测速系统及智能数显转速表	1套
4	DQ05	三相组式变压器	1件
5	DQ06	三相心式变压器	1件
6	DQ07	直流复励发电机	1台
7	DQ09	直流并（他）励电动机	1台
8	DQ10	三相鼠笼式异步电动机	1台
9	DQ11	三相线绕异步电动机	1台
10	DQ14	三相同步电机	1台
11	GDQ12	三相线绕异步电机启动调速电阻箱	1件
12	DQ19	校正直流测功机	1台
13	DQ22	直流数字电压、毫安、安培表(三只)	2件
14	DQ25	单/三相智能功率、功率因数表	1件
15	DQ26	三相可调电阻器（每组90Ω*2/1.3A）	1件
16	DQ27	三相可调电阻器（每组900Ω*2/0.41A）	1件
17	DQ29	可调电阻器、电容器90Ω2/1.3A、900Ω2/0.41A	1件
18	DQ31C	熔断器及开关板	1件
19	DQ44	数/模交流电流表	1件
20	DQ45	数/模交流电压表	1件
21	DQ39	继电接触控制(一)	1件
22	DQ39-1	继电接触控制(二)	1件
23	DQ61	直流电气控制	1件
24	DG-02	低压电源及函数信号发生器1套	1件
25	DG-04	交流电路实验箱	1件
26	DG-05	元件箱	1件
27		交流数字毫伏表	1台
28		实验连接线及配件	1件
