2023年4月29日
典型零件实测绘图训练装置
SBMTDS-1型典型零件实测绘图训练装置
一、产品参数
|
典型零件实测绘图训练装置 |
|
项目 |
参数 |
项目 |
参数 |
|
外形尺寸 |
410mm×310mm×100mm |
重量 |
5(kg) |
|
典型零件（24
件/套）
|
一视图零件：光轴、 铜
套、垫片等
二视图零件：长方体、带键槽轴、皮带轮、法栏盘、联轴器、支架等
三视图零件：底座、低速轴、轴承座等
多视图零件：活塞、阀体等 |
|
测量工具 |
游标卡尺、外径千分、螺纹样板、圆弧样板等 |
类 型 |

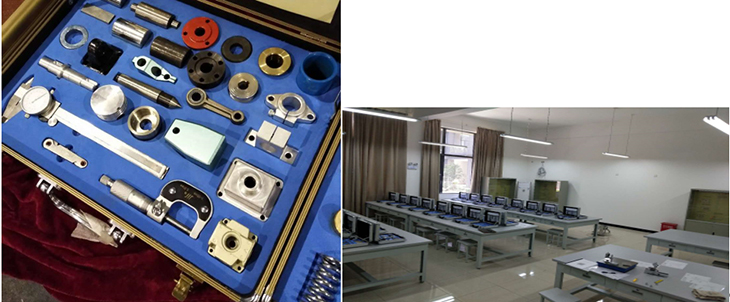

便携组合式(检测零件、测量工具及指导书均放在一个精制的综色箱子里) |
二、产品功能
|
训练模式 |
训练内容 |
|
1、看图找物训练；
2、零件测绘训练；
3、三维投影绘图训练；
4、立体图绘图训练 |
训练一
一视图零件测绘训练
训练二
二视图零件测绘训练
训练三
三视图零件测绘训练
训练四
多视图零件测绘训练 |
三、产品特点
1、项目实际化：以典型实际零件为训练对象；
2、功能系统化：看图找零件、零件测
绘 、零件绘图三位一体的训练模式；一视图、二视图、三视图和多视图零件由简单到复杂的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
|
