2023年4月28日  电工、模电、数电、电拖(帶直流电机)实验装置

SBXDT-230E电工模电数电电拖(帶直流电机)实验装置



一、产品的特点:

电工模电数电电拖(帶直流电机)实验台具有较完善的安全保护措施,较齐全的功能(详见实验台结构简介)。实验桌中央配有通用九孔万能插件板,九孔万能插件板主体由ABS注塑而成,表面布有九孔成一组相互联通的插孔,九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电模块必须以独立封装的透明元件盒为单一模块,元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路,元件盒盒体透明,内装元件直观性好,盒盖印刷电路图防刮耐磨,符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边储存柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。

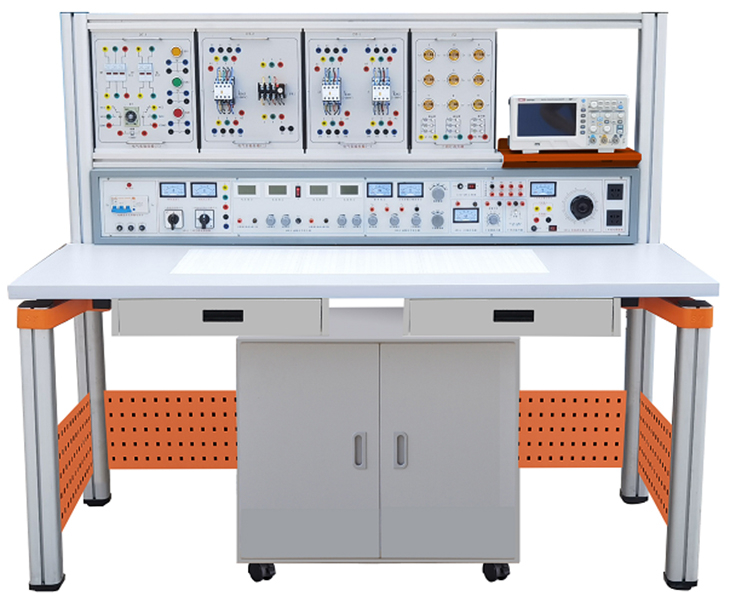

 (参考图)

二、适用范围:

适用于高等院校及要求较高的中专、技校、职业院校,可完成电工学、电工原理、电路分析、模电、数电等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。

三、实验台主要技术指标:

1、工作电源:三相五线 AC 380V±10%  50Hz

2、温度:-1040℃;环境湿度:≤90%25℃

3、外形尺寸:长××=1600×700×1500

4、整机功耗:≤1.0KW

5、安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

四、装置结构

装置由电源控制箱、实验桌(装有九孔万能插件板)、电气控制实验挂箱,实验挂箱支架、移动矮柜、示波器架、透明创新实验模块(盒)、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体,铝合金结构;电气控制实验挂箱与各实验模块可根据实验需求自由组合实验。

(一)电源控制箱结构与功能:实训主机箱箱体采用铁质双层亚光密纹喷塑结构,铝质面板。左边是安全控制、交直流电源、信号源、测量电表等;主机箱控制面板右边配有多组外部仪器交流工作电源插座。

1.电源及参数:

1.1.输入电源:三相四线电源,输入时指示灯亮

1.2电源输出:有保险丝和漏电保护开关二级保护功能。

A:单、三相交流电源,提供三相380V交流电源,及0240V单相可调电源(配有一台0.5KVA的单相自耦调压器),配有1只指针式交流电压表,指示调压器输出电压。

B:低压交流电压324V分七档可调,最大输出电流1.5A,电流表指示。

C组:直流电机调速与工作电源模块:提供0220V/2A直流电源和直流电机调速(RaRf)组件。

D:低压直流稳压电源,电压±5V±12V

E:双路稳流稳压电源,二路输出电压均为030V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<102,负稳压度<102,纹波电压: <5mV

F:单相交流市电输出,供用户自备设备使用。

G组:日光灯组件:电源控制箱底部己安装一套日光灯组件,实验方便、安全,使用方便。

H组:日光灯管接口。

2.功率输出函数发生器:采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度

10V

输出阻抗

50Ω

失真度

<1%0.1HZ-- 1KHz

频率范围

0.1HZ3MHz,采用键盘直接输入数字设定频率

输出幅度

电位器调节,正弦波输出具有20db,40db衰减

方波占空比

可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

频率计最高测量范围

100MHz,自动换档

3.单次脉冲:每次可输出一对正负脉冲。

4.音频功率放大器:输入音频 电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。

5.外测交直流二用电流表:精度0.5,三位半数字式显示,测量范围:01000mA

6.外测交直流二用电压表:精度0.5,三位半数字式显示,测量范围:099.9V

7.功率、功率因数表1只:功率测量精度0.5级,功率因数测量范围0.3-1.0,电压电流量程为450V5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型,负载类型:LRC。仪表采用现代化技术,数码中文显示,具备智能化、数字化,上位机通讯功能,通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

(二)实验桌结构:实验桌规格为1600(长)*700(宽)*1500(高),实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺(非焊接工艺),经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板,桌面板下设支撑框架,承受力不少于300kg。配备储存柜,存放元件及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。实训装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。

实验桌一桌两座,实验桌中央配有通用九孔万能插件板(尺寸:35×90cm ),九孔万能插件板主体由ABS注塑而成,表面布有九孔成一组相互联通的插孔,九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件(共有1134孔)。实验中的弱电模块必须以独立封装的透明元件盒为单一模块,元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路;元件盒盒体透明,内装元件直观性好,盒盖印刷电路图防刮耐磨,符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构,维修拆装方便。每张台桌配有一粒胶皮板,保护通用底板与桌面(如需在桌上放置电动机、焊接等)。

实验桌后面二支桌脚向上延伸,配上特制拉模成型的二根铝型材,组成电气实验挂箱支架。支架与

电气控制实验挂箱配套,上下方便,左右移位自如。

(三)透明元件模块:元件盒盒体透明,内装元件直观性好,盒盖印刷电路图防刮耐磨,符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构,维修拆装方便。

 (四)组成电气实验挂箱:铝质面板,后盖由拉模成型铝型材与注塑成型塑料件构成,电气元件接线点都已引到安全插座,实验接线方便安全、快捷。

1、电气实验挂箱一:交流接触器2

2、电气实验挂箱二:交流接触器1只,热继电器1

3、电气实验挂箱三:时间继电器1只,按钮红、黃、绿各1

4、电气实验挂箱四:行程开关4只,交流接触器1只,按钮1只,电阻(510Ω/25W2

5、灯座负载挂箱:9只灯座及相应控制开关,灯泡用户自备

(五)三相交电机2台:380V/180W,铝质外壳。

 (六)直流电机1台:220V  50W

(七)学生凳

1.凳腿采用30×30×1.2mm 的方管;

2.拉管采用 30×30×1.2mm 的方管;

3.凳面采用 240×340×25mm 刨花板贴木纹纸,凳高40cm,凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定;

4.防锈处理:金属部件均需经酸洗、磷化、表面除锈处理,采用高压静电喷塑、高温烘烤处理,要求附着力强,抗氧化,不脱剥,光滑美观,金属桌体颜色为灰色。

(八)配套教学资源(共1套,注:购买15台以下无此项配置)

1、在线教育课程开放平台(具有软件著作权,配1个登录帐号):

1)本系统是互通教学多元化管理平台,将用户传统的各个平台系统实施整合,集中互通管理,解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了:在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台,真正意义的一站互通数据集中统计!

2)课程资源:多个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4FLV等;多个虚拟仿真内容采用unity引擎开发,在pcwin系统上运行(win7win8win10,注不包含win xp)软件。

3)为了教学的统一性要求在线教育平台与实训装置是同一个生产商!

4)部分微课内容举例:

在线教育开放平台资源库

1、《模拟电子技术》课程

分类

实训项目

课程序列号

实训内容

方式

1 常用半导体器件

1.1 半导体的基本知识

2

PN 结的形成

二维动画

1.2 二极管

5

二极管的特性曲线

二维动画

1.3 三极管

7

三极管内部载流子运动规律

二维动画

9

三极管的输出特性曲线

二维动画

1.6 半导体器件的识别与检测

14

二极管的识别与检测

二维动画

15

三极管的识别与检测

二维动画

2 直流稳压电源

2.1 整流电路

19

单相整流波形分析

二维动画

2.2 滤波电路

22

滤波波形分析

二维动画

2.3 稳压电路

24

稳压电路分析

二维动画

3 基本放大电路

3.1 放大电路的基本知识

29

交、直流变换电路

二维动画

30

放大电路中各电压电流波形

二维动画

3.2 基本共射极放大电路

32

Q 点对波形失真的影响(饱和+截止)

二维动画

33

微变等效变换电路

二维动画

3.3 分压式偏置共射放大电路

35

温度对 Q 点的影响

二维动画

36

Q 点稳定的原理

二维动画

39

分压式偏置(含 C 和不含C)的微变变换过程

二维动画

3.4 共集电极放大电路

41

射极输出器的微变变换过程

二维动画

4 功率放大电路

4.2 互补对称功率放大电路

50

基本互补对称放大电路分析

二维动画

52

互补输出级的交越失真

二维动画

54

OTL 互补对称放大电路分析

二维动画

5 差动放大电路与集成运算放大器

5. 1 基本差动放大电路

59

差动放大电路的分析

二维动画

6 放大电路中的反馈

6.1 反馈的基本概念

64

什么是反馈

二维动画

6.3 负反馈对放大电路性能的影响

67

减小非线性失真

二维动画

7 集成运算放大器的应用

7.1 集成运放的应用基础

71

集成运放的特点(含虚短和虚断)

二维动画

7.2 集成运放的线性应用

77

单限(含过零)比较器

二维动画

8 正弦波振荡器

8.1 正弦波振荡电路概述

80

正弦波振荡的分析

二维动画

8.2 RC 正弦波振荡电路

82

RC 电路的分析

二维动画

2、《数字电子技术》课程

分类

实训项目

课程序列号

实训内容

方式

1 章数字电路基础

1.5 逻辑函数的卡诺图化简法

53

逻辑函数的卡诺图化简法

二维动画

2 章 逻辑门电路

2.3 TTL 集成逻辑门电路

54

TTL 集成逻辑门电路

二维动画

4 章 集成触发器

4.2 主从触发器

55

主从触发器

二维动画

4.3 边沿触发器

56

边沿触发器

二维动画

4.4 CMOS 集成触发器

57

CMOS 集成触发器

二维动画

5 章 时序逻电路

5.1 时序逻辑电路的分析

58

同步时序逻辑电路的分析法

二维动画

5.1 时序逻辑电路的分析

59

异步时序逻辑电路的分析法

二维动画

6 章 脉冲波形的产生与整形电路

6.3 多谐振荡器

60

多谐振荡器

二维动画

6.4 施密特触发器

61

施密特触发器

二维动画

6.5 555 定时器及其应用

62

555 定时器及其应用

二维动画

3、《电子产品设计制作》课程

分类

实训项目

课程序列号

实训内容

方式

项目一 智能电子时钟

任务一 任务分析

7

数码管结构

二维动画

8

共阳数码管字形码

二维动画

11

共阴数码管字形码

二维动画

任务三 程序设计

28

电子时钟效果演示

二维动画

项目二 电子秤

任务一 任务分析

38

称重传感器工作原理

二维动画

40

电子秤效果演示

三维动画

项目三 电子寻迹小车

任务一 任务分析

51

电机驱动

二维动画

53

电机调速

二维动画

55

红外寻迹原理

二维动画

57

红外避障原理

二维动画

58

小车寻迹效果演示

三维动画

59

小车避障效果演示

三维动画

60

超声波测距原理

三维动画

任务三 程序设计

74

小车前进

三维动画

75

小车后退

三维动画

77

小车转弯

三维动画

79

小车调速

三维动画

4、《嵌入式技术应用》课程

分类

实训项目

课程序列号

实训内容

方式

教学项目 1

任务 1

2

认识 STM32 固件库

二维动画

3

STM32 固件库关键子目录和文件

二维动画

任务 2

6

嵌入式系统

二维动画

7

ARM Cortex-M3 处理器

二维动画

8

STM32 系列处理器

二维动画

教学项目 2

任务 1

11

认识 STM32 I/O

三维动画

12

STM32 GPIO初始化和输入输出库函数

二维动画

15

Cortex-M3 工作模式及状态

二维动画

16

Cortex-M3 寄存器组

二维动画

17

Cortex-M3 特殊功能寄存器组

二维动画

任务2

20

STM32 相关结构体

二维动画

22

Cortex-M3 处理器结构

三维动画

23

STM32 系统结构

三维动画

24

STM32 时钟配置

三维动画

教学项目 3

任务 1

26

认识数码管

三维动画

28

数码管静态显示电路硬件连接

三维动画

31

认识Coretex-M3 存储器

三维动画

32

Cortex-M3 存储器映射

三维动画

33

STM32 存储器映射

三维动画

任务 1

36

数码管动态扫描显示电路硬件连接

三维动画

38

位带区与位带别名区

二维动画

39

位带操作

二维动画

教学项目 4

任务 1

43

认识嵌入式应用技术与开发的核心板

三维动画

48

GPIO 寄存器地址映射

二维动画

49

端口复用使用

二维动画

50

端口复用重映射

二维动画

任务 2

52

STM32 中断通道

三维动画

53

STM32 外部中断

三维动画

54

STM32 中断优先级

三维动画

55

STM32 外部中断编程

二维动画

教学项目 5

任务 1

59

SBsTick 定时器

三维动画

60

库函数中的 SBsTick 相关函数

二维动画

61

SBsTick 的关键函数编写

二维动画

任务 2

63

认识 STM32 定时器

三维动画

64

STM32 定时器与定时相关的寄存器

二维动画

65

STM32 定时器相关的库函数

二维动画

任务 3

68

STM32 PWM 输出相关寄存器

二维动画

69

STM32 PWM 输出编程思路

二维动画

70

STM32 PWM 输出相关库函数

二维动画

教学项目 6

任务 1

73

串行通信基本知识

三维动画

74

STM32 USART 串口

三维动画

75

STM32 串口的相关寄存器

二维动画

76

STM32 串口相关函数

二维动画

任务 2

79

认识WIFI 通信模块

三维动画

81

认识 Zigbee 通信模块

三维动画

82

ZigBee 通信模块使用

二维动画

教学项目 7

任务 1

83

STM32 模数转换简介

二维动画

84

STM32 ADC 结构

三维动画

85

STM32 模数转换相关寄存器

二维动画

86

STM32 ADC 设置

二维动画

任务 2

87

ADC 相关的库函数

二维动画

2、仿真教学软件:

① 无纸化考核平台(基于云平台无纸化理论试题库考试系统)(要求具有软件著作权,网络版)

1.用户登录;

2.用户注册;

3.用户管理

3.1用户查询

3.2添加用户

3.3修改用户

3.4用户删除

4.级别管理

4.1级别查询

4.2添加级别

4.3修改级别

4.4删除级别

5.题库类别管理

5.1 题库类别查询

5.2 添加题库类别

5.3 修改题库类别信息

5.4 删除题库类别信息

6.题库管理

6.1 题库查询

6.2 添加单项选择题

6.3 添加多项选择题

6.4 添加判断题信息

6.5 导入Excel题目信息

6.6 题目信息修改

6.7 删除题目信息)

7. 试卷管理

7.1 试卷查询

7.2 添加试卷

7.3 自动抽题

7.4手动组卷

7.5 编辑试卷

7.6 删除试卷

7.7 启用试卷

7.8 打印试卷

8.模拟成绩

8.1模拟成绩查询

8.2模拟成绩详细

8.3导出成绩)

9. 实战成绩

9.1实战成绩查询

9.2导出实战成绩

10.在线考试;

11.历史成绩

历史模拟成绩查看、历史实战成绩查看)

②网络版电工作业培训教学软件(安全用电)(网络版、具有软件著作权)

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.22006)《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包含电工初步(电工基础、电工仪表、导线连接、安全用具、安全标志)、基本操作(低压电器、电机与变电器、照明电路、电子技术)、风险排除(灭火器类型、灭火器使用)、触电急救(触电方式、防护措施、接地与接零、心肺复苏)4大模块,15个实训单元,72个实训项目。

软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

③电子仪表仪器仿真教学软件(网络版、具有软件著作权)

一、产品概述

本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲与中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》而设计,包含常用电子测量仪器、信号(函数信号、高频信号、彩色电视信号)发生器、电子电压表(毫伏表、数字万用表)、电子计数器、双踪示波器、扫频仪等六类仪器,每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高,是电子技术仿真实训室必备的主体软件。

二、实训项目



电子仪表仪器仿真教学软件

项目名称

实训任务

项目一:测量基础知识

任务一测量概述及数据处理

任务二电子测量

任务三电子测量仪器

项目二: 万用表

任务一指针式万用表

任务二数字万用表

项目三: 毫伏表

任务一AS2173D型毫伏表

任务二DF1930A数字毫伏表

项目四: 兆欧表

任务一兆欧表

项目五: 频率计

任务一HC-F1000L频率计

项目六: 信号发生器

任务一SG1646A多功能函数信号发生器

任务二GRG-450B高频信号发生器

任务三低频信号发生器

项目七:示波器

任务一模拟示波器

任务二数字示波器

项目八:  扫频仪

任务一扫频仪

④模拟电子技术仿真教学软件(网络版、具有软件著作权)

软件要求:本产品是依据教育部、人力资源和社会保障部有关课程大纲、中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》而设计,内容包括模拟电子技术实验实训常开设的延时电路等共18个实验实训项目(详见实训项目)。每个项目根据实训需要,设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务,以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术,基于职场环境与工作过程,具有很强的职业性、情景性、过程性、交互性、智能性。

技术参数:

包含十八大实训模块:延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。

⑤数字电子技术仿真教学软件(网络版、具有软件著作权)

软件要求:本产品依据教育部有关课程大纲、中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》而设计,内容包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实验实训项目,每个项目根据实训需要,设置了数量不等的实训任务,以便操作者循序渐进地得到训练。

本软件采用三维动画与二维交互动画编程相结合技术,基于职场环境与工作过程,具有很强的职业性、情景性、过程性、交互性、智能性。

技术参数:

包含七大实训模块:与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。

⑥电力拖动仿真教学软件(网络版、具有软件著作权)

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计,内容包括三相异步机单向转动控制等30个实训项目,涵盖维修电工初级、中级、高级主要实训项目,每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。

二、软件功能要求

1.具有教学游历功能

1)包含的教学内容:要求认识电路、器件;要求认识现场设施设备器材器件。

2)实现的教学目标:实现对现场环境、设备设施的初步认识;实现对现场作业程序的初步认识;实现对现场安全生产的初步认识;实现对现场生产氛围的初步感受。

3)实现的教学效果:要求对现场环境产生较深刻的印象,解决专业认识性实习课题;实现对现场设施、设备初步认识,解决岗位认识性实习课题。

三、模块列表

一级模块

内容

初级

三相异步单向转动控制、三相异步机正反转控制、三相异步机两地控制

中级

手动顺序控制与测量、能耗制动控制与测量、Y/△启动控制与测量、四限位行程控制与测量、自动顺序控制与测量、单向转动控制与测量、双限位控制与测量、两地控制与测量、三相五线供电系统、照明电路及单相电动机控制

高级

正反转能耗制动与无功计量、双速电动机控制、Y/△启动顺序控制、三速电动机控制、直流电动机正反转、调速与制动、直流电动机反接制动控制、点动功能正反转控制、多台电动机联动控制、电动机控制与功计量、顺序启动控制

综合

车床、钻床:实训目的、实训设备、工作原理、电气系统安装、接线、机床仿真、故障排除

五、实验项目:

(一)电工实验

1.电工测量仪表的使用

2.常用元件的识别与检测

3.线性元件与非线性元件的伏安特性

4.电源的外特性

5.电位值、电压值的测定

6.电流表和电压表的扩程

7.基尔霍夫定律的验证

8.验证楞次定律

9.迭加原理与互易定理的验证

10.戴维南定理与诺顿定理的验证

11.电压源与电流源的等效变换

12.受控源特性的研究

13.一阶电路实验

14.二阶电路的过渡过程

15.研究LC元件在直流和交流电路中的特性

16.负载获得最大功率的条件

17.交流电路参数的测量

18.正弦交流电略中RLC元件的特性

19RLRC串联电路实验

20RLC串联谐振电路

21.日光灯电路的连接及功率因数改善

22.三相负载的星三角接法

23.三相电路及功率的测量

24R-C选频网络研究

25.二端口网络研究

26.单相变压器实验

27.互感电路实验

(二)模拟部分实验:

1.二极管的正、反相特性

2.晶体三极管的输入、输出特性

3.晶体管共射极单管放大器

4.两级阻容耦合放大电路

5.负反馈对放大器性能的影响

6.场效应管放大器

7.差动放大电路

8.运算放大器指标测试

9.集成运算放大器的基本应用 (多种模拟运算电路)

10.集成运算放大器非线性应用(多种波形发生器)

11.变压器耦合推挽功率放大器

120TL功率放大器

13.集成功率放大器

14.单相桥式整流电路

15.串联型晶体管直流稳压电源(设计性实验)

16.集成直流稳压电源

17.单结晶体管特性

18.单结晶体管触发电路

19.晶闸管简单测试

20.晶闸管可控整流电路

利用上述20项实验元器件还可完成下面实验项目

l.电压负反馈偏置电路

2.分压式电流负反馈偏置电路

3.用二极管稳定工作点

4.共基极放大电路

5.共集电极放大电路

6.共源极基本放大电路

7.场效应管共漏极电路

8.场效应管共栅极电路

9.单管阻容放大电路

10.变压器耦合放大电路

11.甲类功率放大电路

12.串联电流负反馈电路

13.串联电压负反馈电路

14.并联电压负反馈电路

15.并联电流负反馈电路

16.共基共射极放大电路

17.自举射极输出电路

18NPNPNP直接耦合放大电路

19.用负反馈消除自激振荡

20.晶体管开关作用

21.变压器反馈式振荡电路

22.电容三点式振荡电路

23.电感三点式振荡电路

24.差动放大电路的基本形式

25.长尾式差动放大电路

26.双电源长尾式差动放大电路

27.运放用作交流比例放大

28.反相输入保护措施

29.同相输入保护措施

30.电源极性错接的保护

31RC高通电路

32.利用三极管来保护器件

33.差动输入运算电路

34.快速积分电路

35.模拟一阶微分方程电路

36.模拟二阶微分方程电路

37.基本对数运算电路

38.实用微分电路

39.反对数放大基本电路

40.简单的过零比较电路

41.利用二级管作为上限检测幅度选择电路

42.下限幅度选择电路

43RC无源网络的低通滤波电路

44.同相输入一阶低通滤波电路

45.反相输入一阶低通滤波电路

46.简单的二阶RC滤波电路

47.典型二阶RC有源低通滤波电路

48.典型二阶高通有源滤波电路

49.基本带通滤波电路

50.典型带通滤波电路

51.矩型波振荡电路

52.宽度可调的矩形波发生器

53.幅频可调的锯齿波发生器

54.单相半波整流电路

55.单相全波整流电路

56.电容滤波电路

57.电容滤波带电阻负载

58RC滤波电路

59.基本LC滤波电路

60.二倍压整流电路

61.三倍压整流电路

62.基本稳压电路

63.基本调整管稳压电路

64.具有放大环节的稳压电路

65.单相半波可控硅整流

66.电子调压电路

67.电子催眠器一一趣味性实验一

68.电子门铃电路一一趣味性实验二

69.电子报警电路一一趣味性实验三

(三)数字部分实验:

lTTL集成逻辑门的参数测试

2CM0S逻辑门的参数测试

3TTL集成电极开路门与三态输出门的应用

4.与、非、或、与非门电路实验

5.半加器电路实验

6.全加器电路实验

7RS触发器实验

8D触发器实验

9JK触发器实验

10T触发器实验

11JK型触发器转换成D触发器

12D型触发器转换成JK触发器

13.计数器实验

14MSI移位寄存器及其应用

15.译码器及其变换方式

16MSI数据选择器及逻辑设计

17.微分型单稳态电路

18.环形多谐振荡器

19.利用门电路构成编码器分配器、选择器

20.组合电路的设计之一一一编码转换

21.组合电路的设计之二一一显示电路

22.同步时序电路的设计

23.计算机时序电路的设计

24.集成定时器测试及应用

25CM0S集成A/DD/A转换电路实验

26.二极管非门、或非门电路

27.三极管非门、与非门、或非门电路

28.异步十进制减法计数器

29.异步十进制加法计数器

30.综合能力培训实验一一电子秒表

(四)电力拖动实验

1.三相异步电动机的使用与起动

2.三相电动机接触器点动正转控制线路

3.三相电动机具有自锁的正转控制线路

4.三相电动机具有过找保护的正转控制线路

5.三相电动机接触器联锁的正反转控制线路

6.三相电动机按钮联锁的正反转控制线路

7.三相电动机按钮接触器复合联锁控制线路

8.三相电动机接触器控制Y/△降压起动

9.三相电动机时间继电器控制Y/△降压起动

10.工作台自动往返控制线路

11.三相异步电动机反接制动控制电路

12.三相异步电动机多地控制

13.电动葫芦电路维修控制线路

14.直流电机启动

15.直流电机的调速

16.直流电机的反速

17.直流电机制动实验

六、电工模电数电电拖(帶直流电机)实验装置配置清单(每台)

(一)实验元件

元件盒名称







电阻创新透明元件盒

0.5Ω

1

2W

电阻创新透明元件盒

1

2W

电阻创新透明元件盒

1

2W

电阻创新透明元件盒

5.1Ω

2

2W

电阻创新透明元件盒

1

2W

电阻创新透明元件盒

10Ω

1

2W

电阻创新透明元件盒

16Ω

1

2W

电阻创新透明元件盒

20Ω

1

1W

电阻创新透明元件盒

30Ω

1

1W

电阻创新透明元件盒

51Ω

2

1W

电阻创新透明元件盒

75Ω

1

1W

电阻创新透明元件盒

100Ω

2

1/8W

电阻创新透明元件盒

120Ω

1

1/8W

电阻创新透明元件盒

150Ω

1

1/8W

电阻创新透明元件盒

200Ω

1

1/8W

电阻创新透明元件盒

240Ω

1

1/8W

电阻创新透明元件盒

300Ω

2

1/8W

电阻创新透明元件盒

330Ω

2

1/8W

电阻创新透明元件盒

430Ω

1

1/8W

电阻创新透明元件盒

470Ω

1

1/8W

电阻创新透明元件盒

510Ω

2

1/8W

电阻创新透明元件盒

620Ω

1

1/8W

电阻创新透明元件盒

650Ω

1

1/8W

电阻创新透明元件盒

680Ω

2

1/8W

电阻创新透明元件盒

820Ω

1

1/8W

电阻创新透明元件盒

1K

2

1/8W

电阻创新透明元件盒

1.5K

1

1/8W

电阻创新透明元件盒

2K

2

1/8W

电阻创新透明元件盒

2.4K

2

1/8W

电阻创新透明元件盒

2.7K

1

1/8W

电阻创新透明元件盒

3K

2

1/8W

电阻创新透明元件盒

3.3K

1

1/8W

电阻创新透明元件盒

3.9K

1

1/8W

电阻创新透明元件盒

4.3K

1

1/8W

电阻创新透明元件盒

4.7K

2

1/8W

电阻创新透明元件盒

5.1K

3

1/8W

电阻创新透明元件盒

6.8K

2

1/8W

电阻创新透明元件盒

7.5K

1

1/8W

电阻创新透明元件盒

9.1K

1

1/8W

电阻创新透明元件盒

10K

5

1/8W

电阻创新透明元件盒

13K

2

1/8W

电阻创新透明元件盒

15K

1

1/8W

电阻创新透明元件盒

20K

2

1/8W

电阻创新透明元件盒

30K

1

1/8W

电阻创新透明元件盒

36K

1

/8W

电阻创新透明元件盒

39K

2

1/8W

电阻创新透明元件盒

47K

1

1/8W

电阻创新透明元件盒

51K

1

1/8W

电阻创新透明元件盒

68K

1

1/8W

电阻创新透明元件盒

100K

2

1/8W

电阻创新透明元件盒

150K

1

1/8W

电阻创新透明元件盒

200K

2

1/8W

电阻创新透明元件盒

300K

1

1/8W

电阻创新透明元件盒

470K

1

1/8W

电阻创新透明元件盒

510K

1

1/8W

电阻创新透明元件盒

1M

1

1/8W

电位器透明元件盒

470Ω

1

1/2W

电位器透明元件盒

1K

2

1/2W

电位器透明元件盒

4.7K

1

1/2W

电位器透明元件盒

10K

1

1/2W

电位器透明元件盒

47K

1

1/2W

电位器透明元件盒

100K

1

1/2W

电位器透明元件盒

470K

2

1/2W

电位器透明元件盒

1M

1

1/2W

电解电容透明元件盒

0.1uF

1

16V

电解电容透明元件盒

4.7uF

1

16V

电解电容透明元件盒

10uF

3

16V

电解电容透明元件盒

33uF

1

16V

电解电容透明元件盒

47uF

2

25V

电解电容透明元件盒

100uF

3

35V

电解电容透明元件盒

220uF

1

35V

电解电容透明元件盒

470uF

1

35V

瓷片电容透明元件盒

300P

1

63V

瓷片电容透明元件盒

1000P

2

63V

瓷片电容透明元件盒

4700P

1

63V

瓷片电容透明元件盒

0.01uF

3

63V

瓷片电容透明元件盒

0.1uF

2

63V

瓷片电容透明元件盒

0.47uF

1

63V

瓷片电容透明元件盒

1uF

1

250V

瓷片电容透明元件盒

2uF

1

250V

音频输入变压器透明元件盒



1



音频输出变压器透明元件盒



1



变压器元件盒

220/6V.6V.24V

1

8W

电感透明元件盒

1



电感透明元件盒

390UH

1



二极管透明元件盒

4007

4



二极管透明元件盒

2AP9

1



发光二极管透明元件盒



2



稳压二极管透明元件盒

2CW54

2



稳压二极管透明元件盒

2CW76

1



光敏二极管透明元件盒



1



晶振透明元件盒

10M

1



场效应管透明元件盒

3DJ6

1



单结管透明元件盒

BT33

1



晶闸管透明元件盒

KP1

1



三极管透明元件盒

3DG6

2



三极管透明元件盒

3DG12

2



三极管透明元件盒

3AX31

1



三极管透明元件盒

3DA1

1



三端稳压透明元件盒

7805

1



指示灯(信号灯)透明元件盒



1

12V

开关透明元件盒



4



喇叭透明元件盒

8Ω/0.2W

1



继电器透明元件盒

6V

1



镇流器元件盒

8W

1



日光灯管

8W

1



日光灯座元件盒



2



起动器元件盒



1







1



原副线圈元件盒



1



电流测量插座元件盒



3



直流电表元件盒

±100uA

1



直流电表元件盒

1000uA

1



直流电表元件盒

5mA

1



电平开关和逻辑电平指示元件盒



2

16

          七段译码器

3组七段译码器及对应译码显示数码管

1



集成座元件盒

14

4



集成座元件盒

16

2



集成座元件盒

20

1



集成座元件盒

28

1



集成运放

UA741

2



定时器

NE555

1



功率放大 器

LA4101

1



数模转换器

DAC0832

1



模数转换器

ADC0809

1



TTL与非门

74LS00

1



TTL集电极开路与非门

74LS03

1



TTL非 门

74LS04

1



TTL与 门

74LS08

1



TTL三输入与门

74LS11

2



TTL四输入与非门

74LS20

1



TTL或 门

74LS32

1



TTL触发器

74LS74

2



TTL异或门

74LS86

1



JK触发器

74LS112

1



缓 冲 器

74LS125

1



译 码 器

74LS138

2



数据选择器

74LS153

1



计 数 器

74LS160

2



计 数 器

74LS161

1



D触发器

74LS175

1



加减计数器

74LS192

2



移位寄存器

74LS194

1



计 数 器

74LS196

3



CMOS与非门

CD4011

1



(二)电气挂箱及电机

灯座负载挂箱

9只灯座及相应控制开关

1

灯泡用户自备

电气实验挂箱一

交流接触器2

1



电气实验挂箱二

交流接触器1只、热继电器1

1



电气实验挂箱三

时间继电器1只,按钮红、黃、绿

1



电气实验挂箱四

行程开关4只,交流接触器1只,按钮1只,电阻(510Ω/25W2

1



直流电机调速与工作电源挂箱

提供0220V/2A直流电源和直流电机调速(RaRf)组件

1



电 动 机

Y/△接380V  180W

2

其中一台配离心开关

直流电机

220V  50W

1



(三)工具及连接线

尖 嘴 钳



1



螺 丝 刀

-+各一

2



剥 线 钳



1



连 接 线

电工电子香蕉插头线

25



电气控制安全叠插式

25

电流测量插头线

1

(四)实验台

主机箱



1



实验桌

含电气实训屏

1



示波器架



1



储存柜



1



学生凳



2



防 腐 皮



1



机械液压PLC控制实训台

网孔型中高级电工考核实训装置

工业运动控制技术实训装置

电气与PLC可编程控制综合实训装置

二维运动控制实验平台

电子信息实验室设备、电子信息工程实验室

电工电子技术实验装置

电工维修考核实训装置

电工综合实训考核设备

电工综合实训考核装置

机电设备安装与维修综合实训台

电工电子及电力拖动综合应用创新实训装置

维修电工技能实训操作台

维修电工电气控制技能实训考核装置

电工电子综合应用创新实训装置

物联网四层电梯实训模型

5G与人工智能创新考核装置

5G物联网综合应用实训系统

物联网工程应用实训系统

液晶电视教学实验箱

家电维修综合实训平台

初级/中级电工技术实训考核实训台

电工电子电拖PLC单片机传感器实训考核装置

数码产品维修技能实训装置

室内电气线路实训台

维修电工技能考核实训装置

电工电路实验装置

电子产品装配实训台

一体化智能PLC控制实训室设备

内外线电气安装与维修实训装置

高级电工电气控制综合实训平台

一体化电工电子技术创新设计综合应用实训装置

电气安装与调试综合实训平台

电工电子技能综合实训考核平台

高级电工电子综合实验装置

信号与系统实验平台

模电数电技术实验台

通用电工电子技术实验台

电工电子电拖综合实验装置

智能制造设备安装与调试实训考核平台

智能电工基础技术实验装置

PLC、变频器控制技术综合实训装置

电工电子电拖综合应用创新实训考核装置

电工电子技术综合实训考核装置

电工基础与技能实训考核装置

电工技术综合实训装置

通用电子技术实训装置

电子技术综合实训考核设备

电子技术综合实验装置

电气教学平台,劳模+技能大师联创中心建设方案

电气自动化设备安装与维修实训考核平台

智能型装接表电工实训系统

电工技能实训考核柜

直流调速(调压)实训控制柜

化工自动化仪表实训平台

电工·电子技术实训装置

电气控制实训装置(单面双组型)

电气装配与调试实训平台

仪表自动化控制综合实训台

高性能高级维修电工及技能培训考核实训装置

电工培训考核装置

机电技术技能实训考核装置

电机与电气控制实训台

楼宇智能化控制系统平台

电气技能实训考核装置

电工电气装配与工艺实训台

电机与电力拖动实训装置

维修电工技能实训考核装置(网孔板、单面双组型)

电工电子及电机拖动综合实训平台

电工技能实训与考核装置

电工技术实训台

电工技术实验装置

电工综合实训考核设备

高级电工实训台

电工电子综合实验台

智能型电工电子拖动综合实验装置(带PLC实验)

电子技术创新设计综合应用实训装置

电子工艺与检测实训平台

电子装配实训台

电子技术实验装置

高级电工电子技术实验装置

高性能电工电子电拖综合实训装置

电子技术综合实验装置

电子电路综合实验实训装置

电工基础实验装置

电气控制技术实训考核装置

电气控制及电子技能实训考核装置

网孔型电工技能及工艺实训考核装置(单面、双组)

电工技能实训考核平台

电工电子技能及创新设计综合实训考核装置

电工电子技术实验台

初、中、高级及技师维修电工实训考核装置

电气控制综合实验装置

供配电技术实训装备

电工实训装置(单面双组型)

电工电子模拟实训装置

低压电工电气装配实训台

电子装配工艺与检测实训装置

电工工艺(维修电工)试验台

电工电子电拖实训台

现代维修电工技术实训考核装置

电工实训工作台

电子技术技能实训考核台

电子学技术综合实验装置

维修电工电气控制实训装置

机床电气与PLC控制教学实验装置

现代电气控制竞技装调考核实训装置

机电技术技能实训考核装置

电气装配实训装置(网孔板、双组型)

电工电子综合应用创新实训装置

电子单片机实训台

维修电工实训考核装置

电机控制及调速综合实训装置

电工电子自动化综合实训实验台

电工模电数电综合实训平台

电气控制及电子技能实训考核装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

电子电工综合实验装置

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

维修电工技能智能实训考核装置

机电技术技能实训考核装置

电工电子技能综合实训装置

通用电工竞赛训练平台

高级电工练功考核实训台

电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台

电子技术技能实训台

现代物流仓储自动化实验系统

电气线路安装实训装置

维修电工技术实训平台

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气照明设备安装调试技能实训装置

电气安装调试实训设备,电气安装调试实训装置

自动生产线装调与设计实训装置

互联网+现代电工电子技术实训装置

电工电子·电拖·PLC技术综合实训考核装置

电气设备安装调试技能实训装置

电工电子基础实验装置

电工电子技术基础实训考核平台

电气安装与维修实训装置

电机传动与控制实验装置

维修电工高级技师考核实训设备

电气控制PLC实训台

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

电机及电气技术实验装置

电气安装调试实训装置

通用电工电子电拖实验装置

电工电子实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

直流调速技术实训装置

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子焊接技能实训平台

现代电工技术实训考核装置(柜式、双面型)

高级电工电子实验装置

数字电子技术综合实训考核装置

模拟电路、数字电路实验平台

模拟电子电路实验装置

模拟电路应用创新实验平台

电子产品焊接与工艺实训台

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子工艺实训考核装置

电子创新实验台

电子产品设计与装调实训考核装置

电力拖动一体化实训设备

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

理实一体化教室、电工电子技术实验台

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电工基础实训台

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

在线智慧电子实验系统综合实训平台

电子产品装调与人工智能创新考核装置

电力电子技术应用创新设计综合实训装置

电子学综合实验装置

电工实训操作台(单面二组型)

电工电子技术综合实训考核装置

电工电子自动化综合实验实训装置

电工电子电拖实验装置

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

机电综实训考核平台

电工电子技术实验装置

电力拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

电力拖动一体化实训设备

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电机及电气技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子焊接装配实训台

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

电气控制实训平台

一体化网络型高级维修及技师电工技能培训考核实训装置

防爆电气控制技术技能培训考核实训装置

电机及拖动实验台

高级维修电工综合实训柜

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电力拖动电气控制实验装置

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电子产品设计及制作生产线

电力系统微机保护综合实训设备

电子技术综合实验装置

电子技术综合实训平台

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动PLC变频调速综合实训装置

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训考核装置

高级电工电子电力拖动实验装置

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

电气控制技术实验装置

维修电工实训考核装置

高级电工及技师维修电工实训考核装置

维修电工实训装置、维修电工技能操作台

高级维修电工考核实训台(单面双组型)

电气安装与维修实训考核装置

电工电力电子实训平台

变电二次安装工实训考核装置

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

电子焊接防静电实训台

电子产品装配与调试生产线

电子工艺实训考核装置

模拟电路实验装置

电机技术实验装置(交/直流发电机)

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力自动化及继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

初中级电工实训考核装置

高级电工技术实验台

电气智能控制PLC 技术实训装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

高级维修电工实训考核装置

电工实训考核装置简介,电气装配实训台注意事项

高性能高级维修电工技能培训考核装置

电子技术实训装置

电工电子技术创新设计综合应用实训装置

电气动力设备安装调试技能实训装置(高级)

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路应用创新实验平台

模拟电路实验装置

电工技能实训考核装置

供配电技术实训室设备、供配电实验室设备

高级电工实操柜,中级电工实操柜,初级电工实操柜

高级电工技术实训考核装置

中级电工技术实训考核装置

初级电工技术实训考核装置

电工综合训练装置

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

现代电气控制应用实训设备

通用电工实验台,通用电工技术实训台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

通用电力拖动实验室成套设备

通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

智能型电工、电子、电力拖动综合实验装置

智能型电工、电子、电力拖动综合实验装置(带PLC实验)

智能型电工、电子/电拖、PLC、单片机综合实验装置

智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子装配调试实训台

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

电气技能实训考核装置(单面双组型)

高性能电工技术实验装置

高性能电工电拖实验装置

高性能电工、电子、电力拖动、PLC、变频器实训装置

高级电工技术实验台

高性能电工电子实验台

高级电工电子电拖综合实验台

维修电工技能实训考核装置(两面四组型)

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级维修电工技能实训考核装置

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级技师维修电工实训考核装置

维修电工电气控制技能实训考核装置

中高级维修电工及技能培训考核实训装置(电工考证实训设备)

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

高级电工、电拖、PLC实训考核装置

高性能初、中、高级维修电工技能综合实训考核装置

电气设备安装调试技能实训装置

自动加工与装配生产线实训考核设备

机床电气技能实训考核鉴定装置

现代电气控制系统安装与调试实训考核装置

模电、数电、电力拖动实验台

维修电工实训考核柜(柜式、双面型)

双面网孔板维修电工技能实训考核装置

高级电工电子实验装置

电工电拖实训平台

维修电工电气控制技能实训考核装置

维修电工通用型实训考核实训装置

维修电工排故培训考核装置

电工基本技能综合实训设备

维修电工实训装置(网孔板单面双组型)

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

电子技术综合实训考核装置

电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

电子工艺实训考核装置

电子工艺综合实训装置

电子工艺实验考核装置

电工技能及工艺实训考核装置(网孔板)

通用电工电子技术及电力拖动实验台

电子产品焊接装配实训台

中级维修电工实训台

初级维修电工实训学生台

电子实验室设备

电工电子综合实验平台

模电数电技术实验台

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

智能变配电系统实验开发平台

高级维修电工及技师技能实训考核装置

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

35kV变电站及10kV供配电系统倒闸操作屏

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

电力系统自动化实训平台

电力系统继电特性及继电保护实验装置

电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电工电气维修实训台

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

维修电工技能实训考核台

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

电工实验台

模电.数电实验台

电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电机拖动及电力电子技术创新实验实训装置

电力电子技术及电气传动实训装置

电力电子电气自动控制技术实训装置

电机及电气技术实验装置

电力电子技术实训台

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电机控制及照明实训柜

电力自动化及继电保护实验装置

DSP原理及电机调速实验系统

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

交直流调速实训装置

电机维修及检测实训设备

机电综实训PLC考核平台

电机拖动实验台

电机及电气技术实验装置

电气动力设备安装调试技能实训装置

电力电子电机拖动综合实验台

电机控制与调速综合实训装置

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电力拖动实训装置

电工电子相关实验教学设备

电子装配实训台,电子基本技能实训设备

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术及传感器综合实训装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

模电、数电实验与技能实训考核台

电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工电子技术实训考核装置、高性能电工电子电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

单片机同步互动实验系统

数字、模拟电路同步互动教学系统

电路分析基础课程设计实验室设备

电路原理与模拟电路综合实验箱

数字电路、EDA技术实验设计系统

SAE数电/摸电/EDA综合实验系统

三相电路的实验箱

电子测量实验箱

电工电路技术实验箱

太阳能教学实验箱

8086KB微机原理与接口实验箱

自控原理及计算机控制技术教学实验箱

新型计算机组成原理实验箱

计算机组成原理基础实验箱

计算机设计综合技能试验箱

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

创新型模块化模拟电路实验箱

增强型电子线路综合实验箱

数字电子技术实验箱

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

微机原理与接口技术,计算机控制技术课程

创新单片机实训箱

EDA实验箱

EDA实训室、EDA实验开发箱

FPGA教学开发创新平台

E207EDA设计技术实验箱

E216SOPC系统综合开发平台

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

综合电路原理实验箱

电路原理实训室设备

EMCU模块化多CPU创新单片机实训实验箱

单片机嵌入式实验系统

新型单片机实验箱

8-32位微机原理接口实验系统

集成一体化单片机、微机接口综合实验箱

多种单片机、微机接口与组态综合实验系统

51单片机实验箱

STM32单片机实验箱

单片机与组态综合实验系统

单片机与MCGS组态综合实验系统

单片机、微机原理及接口技术二合一实验箱

自控原理实验箱

自控计控原理实验系统

自控原理与计算机控制实验箱

超强型计算机组成原理实验箱

计算机组成原理与系统结构实验箱

微机原理与接口技术实验室

数字模拟电路实验箱

模拟电路实验箱(含信号源)

模拟电路实验箱

数字电路实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析基础实验

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

信号与系统及数字信号处理平台

通信教学实验系统

移动通信系统

现代交换系统方案

数字通信技术实验系统方案

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

信号与系统控制理论实验装置

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

通信系统原理实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

通信原理实验箱

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

创新单片机实训实验箱

数字、模拟、电路分析综合实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用电子实验与电子技能实训考核实验室设备

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备



021-61482202 021-61482206
