2023年3月16日
SBDLX-08C智能型装接表电工实训系统
一、概 述
随着我国电力事业的发展，科技水平的提高，电能计量装置发展迅速、种类繁多，而装表接电作为电力工程中较为重要环节，有着十分重要的意义。本实训系统根据装表接电工工种要求，提供了丰富的资源，学生可以在实训系统上完成高压计量接线和低压计量接线，并可实现带电检查，更重要的是，本系统可以全方位的培训学生在不同的供电方式下、不同的用电方式下，正确的选择电能表并装表接电。
本装置采用准实物化设计，学生通过安装接线及调试过程来熟悉调试装表接电的方法和步骤。

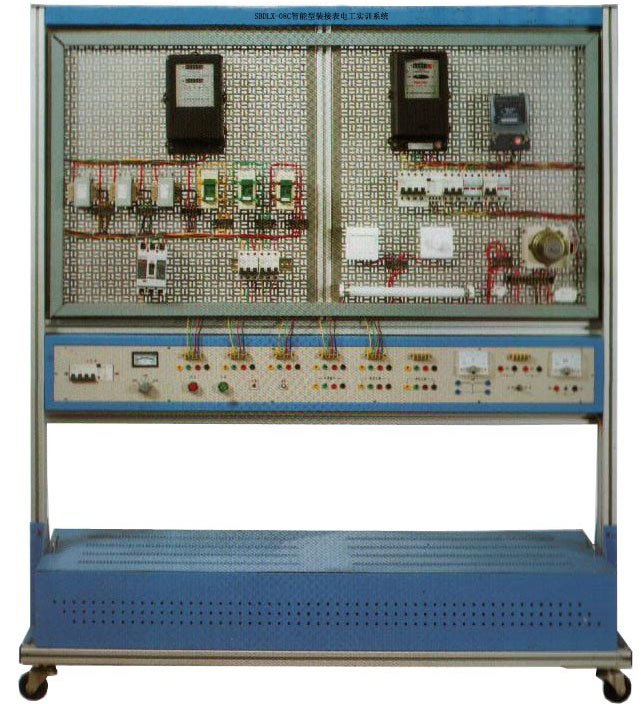

参考图片
本实训装置能以直观的教学形式对学生进行专业技能的实训，具有装表接线方便、布线简单、实践教学系统性强、性价比高、维护方便等优点。
本装置适用于工厂供配电，电气技术等专业的相关课程的实训考核，也可用于电力行业从事计量、装表、抄表工作的人员培训。
二、特 点
1.布线自主灵活：装置采用实训设备经典形式网孔板结构，学生可以自主、灵活的安排元件器的布局，进行布线设计；
2.资源丰富：装置配备了电源、表计、开关、感性负荷、阻性负荷，方便学生对元件进行检测、接线；
3.保护完善：装置带有过流保护、漏电保护、过压保护。
三、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+50℃
3.装置容量：＜5kVA
4、外形尺寸：1600mm×600mm×1900mm
5、电脑桌尺寸：600mm×600mm×1200mm
四、装置配置
(一)屏体
屏体由网孔板、铝质型材构建；屏下方设有负载箱。装置整体结构坚固、造形美观大方。
1、网孔板：优质钢板经数控加工而成，网孔呈2×2排列，适用于常用的各种电气元器件的直接安装。
2、实训框架：40mm×40mm铝型材组装而成，底部装有脚轮，便于移动和搬运。
3、电源控制屏：装有漏电开关，电压监视系统，启动、停止按钮，检测仪表个2种接线方式的接线端口。
4、负载箱：箱内装有大功率负载，表面有网孔罩保护，具有安全性和散热性。
5、远程抄表、智能付费管理软件。
(二)实训元件
1.电流互感器
2.电压互感器
3.塑壳断路器
4.微型断器器
5.各式电能表
五、实训项目
实训项目一 电流互感器的极性检查
实训项目二 电压互感器的极性检查
实训项目三 普通卡表的接线调试
实训项目四 普通卡表的充值操作
实训项目五 RS485预付费电表的接线调试
实训项目六 RS485预付费电表的充值、查余操作
实训项目七
电力载波远程抄表系统的接线调试
实训项目八
电力载波远程抄表系统管理软件的操作
实训项目九 GRPS预付费电表的接线调试
实训项目十 GRPS预付费电表远程抄表软件的操作
实训项目十一 远程抄表元件费率调整实训操作
六、配置清单
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
漏电开关 |
DZ47LE32 C16 4P |
只 |
1 |
|
2 |
空开 |
DZ47 C10 3P |
只 |
4 |
|
3 |
空开 |
DZ47 C10 2P |
只 |
1 |
|
4 |
塑壳断路器 |
NM1 63A 3P |
只 |
1 |
|
5 |
保险座 |
RT18-32 3P |
只 |
1 |
|
6 |
保险座 |
RT18-32 2P |
只 |
1 |
|
7 |
电压互感器 |
400V/100V |
只 |
3 |
|
8 |
电流互感器 |
BH-0.66 30/5 |
只 |
3 |
|
9 |
日光灯 |
电子式20W |
套 |
1 |
|
10 |
大翘班开关 |
86型含底座 |
套 |
1 |
|
11 |
风扇无极调速器 |
86型含底座 |
套 |
1 |
|
12 |
无极调速电机 |
配套调速器含电容 |
套 |
1 |
|
13 |
接线端子 |
TB1504 |
只 |
10 |
|
14 |
接线端子 |
TB1512 |
只 |
6 |
|
15 |
单相预付费电表 |
预付费卡表 |
只 |
2 |
|
16 |
单相预付费电表 |
RS485预付费电表 |
只 |
2 |
|
17 |
三相预付费电表 |
RS485预付费电表 |
只 |
2 |
|
18 |
单相无线预付费电表 |
GRPS预付费电表 |
只 |
2 |
|
19 |
读卡器 |
|
只 |
1 |
|
20 |
采集器 |
|
套 |
1 |
|
21 |
多功能集中充值终端 |
|
套 |
1 |
|
22 |
购电卡 |
|
张 |
2 |
|
23 |
集中器 |
|
套 |
1 |
|
24 |
导线 |
1米黄 |
条 |
6 |
|
25 |
导线 |
1米绿 |
条 |
6 |
|
26 |
导线 |
1米红 |
条 |
10 |
|
27 |
导线 |
1米黑 |
条 |
10 |
|
28 |
三相异步鼠笼电机 |
1.1KW |
台 |
1 |
|
29 |
阻性负载 |
1KW |
套 |
3 |
|
30 |
充值卡管理软件 |
|
套 |
1 |
|
31 |
电力载波远程抄表软件 |
|
套 |
1 |
|
32 |
GRPS远程抄表软件 |
|
套 |
1 |
|
