PLC可编程控制器实验装置 > 教育装备 >可编程控制器实验装置

SBPLC-02FPLC可编程控制器实验装置



一、概述

PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点,很快在我国的工业控制中占据了主导地位,并且不断发展。根据这一发展形势,全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务,作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品,产品采用挂箱式,便于实验项目扩展和用户第二次开发。自产品推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。

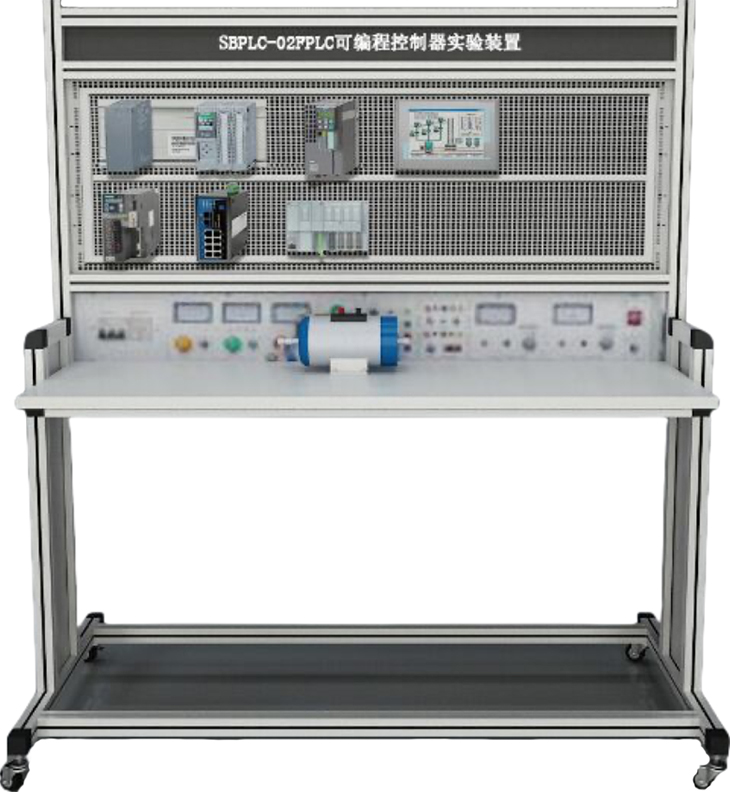

参考图

二、系统构成

1PLC可编程控制器实验台(演示屏与控制箱构成)

2PLC可编程控制器实验演示装置

3PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6PLC及转接通讯电缆

7、电脑或手持编程器(用户自备或代购)

三、PLC可编程控制器实验台控制箱技术指标

1、电源

1.1电源输入:工作电压380V±5%(50Hz),输入时指示灯亮。

1.2电源输出:有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示 ,通过启停按钮控制三相交流电压输出。

A:直流电压+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。

B: 直流电压24V/2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。

C:低压直流稳压电源,电压+12V/-12V输出,电流2A

D: 0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。

E:恒流源,提供0-20mA恒流源。

F:单相市电输出,供用户自备仪器使用。

四、PLC可编程控制器主要结构配置

1.工业触摸屏:威伦通,型号:TK8071IP,屏幕≥7寸;

2.通讯线:带屏蔽, 满足所有相关设备在2平方米场地内连线长度要求;

3.CC-Link主站通信模块:三菱,型号:FX5U-CCL-MS,实现CC-Link通信;

4.三相变频电机:精研,型号:F370Y38L10H,三相,功率≥400W,用于传动;

5.从站CC-Link输入开关量模块:三菱,型号:AJ65SBTB1-8D,规格≥8点;

6.从站CC-Link输出开关量模块:三菱,型号:AJ65SBTB1-8T,规格≥8点;

7.变频器:三菱,型号:FR-E740-0.4K-CHT,功率≥400W,单相电源输入;

8.脉冲伺服及伺服电机:三菱,型号:MR-JE-20AHG-KN23W1-S100,驱动功率≥100W

9.主站PLC:三菱,型号:Fx5U-32MT/ES-A,输入≥16点,输出(晶体管型)≥16点,1个串行通信口,≥1AD≥1DA

五、实验桌:铝木结构,采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。

六、实验项目

1.PLC的基础逻辑编程

2PLC的硬件接线

3PLC的远程I/O控制

4PLC与变频器的控制

5PLC与伺服电机的控制

6、变频器的参数设置

7、变频器的外部端子控制

8、变频器的模拟量控制

9、伺服电机的参数控制

10、伺服电机的外部端子控制

11、伺服电机的模拟量控制

12.触摸屏的基本逻辑指令编辑

13.触摸屏画面编辑

14.触摸屏通讯设置

15.触摸屏与PLC通讯

16.触摸屏、PLC、变频器通讯

17.触摸屏、PLC、伺服电机通讯

七、配置清单

名称

型号

数量

单位

备注

实验屏



1

铝合金

电源控制箱



1

钢质喷塑

实验桌



1

铝木结构

PLC主机

Fx5U-32MT/ES-A

1



AJ65SBTB1-8D

1



AJ65SBTB1-8T

1



FX5U-CCL-MS

1



伺服电机

MR-JE-20A+HG-KN23J-S100

1



变频器

FR-E740-0.4K-CHT

1



触摸屏

TK8071IP

1



学生凳



2

塑钢结构

三相电机

380V/180W

1



软件

三菱编程软件及演示程序

1



组态软件教育版

1



说明书

实验指导

1



专用导线

实验连接线50CM自锁线

30



15CM自锁线

10



系统排线

1



安全叠加连线

Ф4电机安全叠加连线

30



配套教学资源

网络版,具有软件著作权

1
