PLC控制气动实训装置,气动PLC控制实训设备

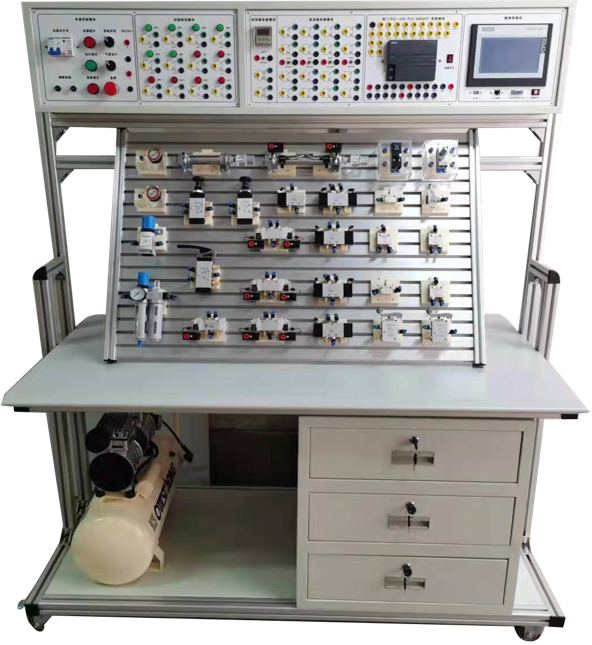

SB-QD21气动PLC控制实训装置



一、概述

PLC控制气动实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,我公司PLC控制气动实训设备的优点,采用了开放型综合实训台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以PLC控制的理想的综合性实训设备。实训可以让学生直观、感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。

系统采用电、气一体化结构,上半部分为自动化控制箱,用以完成PLC、低压电器等的安装和接线。下半部分为标准化气动实训板,用以完成气动元件的安装固定、气路及电路的连接。

气动实训元件均为常用工业气动元件,便于了解掌握几十种常用气动元件的结构、性能及用途。掌握几十种基本实训回路的工作过程及原理。实训时组装实训回路快捷、方便。气动实训电气主控单元配备1PLC控制与1套继电器控制,简单实用。

二、主要技术参数

1、输入电源:220V.允差±l0%50Hz

2、装置容量:≤2kVA

3、工作环境温度:-5℃40℃

4、工作湿度:≤90%(40℃)

5、外形尺寸:1500mm×700mm×1750mm

6、静音无油空气压缩机:工作电源:AC220V;电机功率:750W公称容量24L;额定输出气压0.7Mpa

7、电器控制单元:

1)电源模块:电源部分别配有一个220V空气开关、电源指示灯;系统供电开关及电源指示灯;气泵运行开关及电源指示灯,急停开关及指示灯。提供电气控制电路中的AC220V交流电压、DC24V直流电压。

2PLC主机模块:主机选用西门子S7-200SMARTSR40,主机为24点输入,16点输出。

3)配有控制模块:电源模块,PLC控制模块,继电器控制模块,时间继电器控制模块、控制按钮模块,气动元件独立模块等。

三、主要特点

1PLC控制气动实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器(PLC)等组件组成。

2、实训桌主框架为型材结构、实训台与储物柜为铁质双层亚光密纹喷塑结构,储物柜内存放气动元件及资料等。

3、各个气动元件成独立模块,且装有带弹性插脚底板,可方便、随意地将元件安放在实训面板(面板带"T"沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,布局灵活,拆接方便快捷。

4、采用无油静音空压机,为实训室提供一个较好的实训环境。

5、实训气源压力低,系统额定压力为0.7 Mpa,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手控、气控、电控等控制功能。

6、实训控制单元可以采用独立的继电器控制单元进行电气控制,也可以采用PLC控制,通过比较,突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

7、该装置集各种真实的气动元件,继电器控制单元、PLC编程及监控技术于一体,功能强大,适应范围广。

四、气动基本实训回路

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、高低压转换回路

10、计数回路

11、延时回路

12、过载保护回路

13、互锁回路

14、单缸单往复控制回路

15、单缸连续往复动作回路

16、直线缸、旋转缸顺序动作回路

17、多缸顺序动作回路

18、双缸、同步动作回路

19、四缸联动回路

20、卸荷回路

21、或门型梭阀的应用回路

22、快速排气阀应用回路

23、残压排除回路

24、自动与手动运用回路

25、双手操作回路

26PLC编程软件学习和使用

五、气动PLC控制实训装置配置清单, 费斯托元器件

序号



型 号

数量

单位

1

实训桌、实训台一体

1500×700×1750mm

1

2

PLC主机模块

S7-200SMARTSR40

1

3

电源模块



1

4

继电器控制模块



1

5

时间继电器模块



1

6

PLC控制按钮模块



1

7

静音无油空气压缩机



1

8

单作用缸

TGSA25*100/TGTA

1

9

双作用缸

TGA25*100

2

10

旋转气缸(透明)



1

11

三联件

TC2000

1

12

减压阀(带压力表)

TR2000

1

13

手动换向阀

TG2521B-08

2

14

单电磁换向阀(二位三通)常开

TG2321-08 DC24V

1

15

单电磁换向阀(二位三通)常闭

TG2321-08 DC24V

1

16

单电磁换向阀(二位五通)

TG2521-08  DC24V

2

17

双电磁换向阀(二位五通)

TG2522-08  DC24V

1

18

双电磁换向阀(三位五通)

TG2522-08C DC24V

1

19

单气换向阀(二位五通)

TG2521A-08

2

20

双气换向阀(二位五通)

TG2522A-08

2

21

行程阀(机控)

G321R

1

22

行程阀(按钮)

G321PB

1

23

行程阀(按钮带锁)

G321EB

1

24

或门型梭阀

KV-08

2

25

快速排气阀

QV-02

2

26

单向节流阀

ST-02

2

27

单向节流阀(装在缸体上)

JSC601

7

28

单向阀

CV-08

2

29

顺序阀(透明)



1

30

气容



1

31

消声器

1/8

2

32

消声器

2/8

1

33

三通(T型三通)

Ø 6

6

34

三通(Y型减径三通)

Ø 8Ø 6

1

35

四通

Ø 6

4

36

气管

PU64

20

37

磁性开关



4

38

编程电缆

西门子

1

39

实验导线



1

40

国标电源线



1

41

工具箱



1

42

内六角扳手



3

43

螺丝刀



2

44

剪刀



1

45

活动板手



1

46

尖嘴钳



1

47

气孔塞头

Ø 6

10

48

气动实训说明书



1

49

编程软件、程序软件

光盘

1
