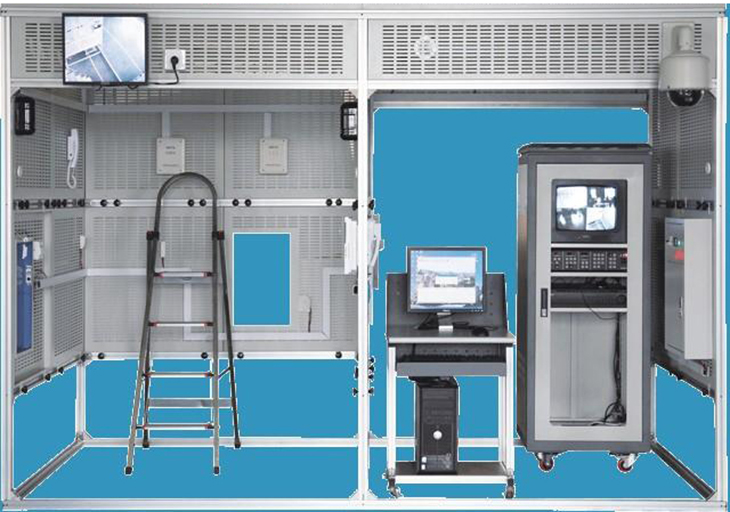

楼宇智能安防布线实训系统(工程型)

SBZ-LYT楼宇智能安防布线实训系统(工程型)



一、产品概述

楼宇智能安防布线实训系统(工程型)是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。

系统以建筑模型为结构基础,包括智能大楼(小区)和管理中心两部分。系统可进行对讲门禁、室内安防、周边防范、视频监控、巡更等项目的训练,可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

二、系统结构与组成

▲楼宇智能安防布线实训系统采用模型模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,安保区域设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装、智能大楼室内安防系统的设备安装等工程训练,实现单元和单户可视对讲功能。

管理中心实现智能大楼(小区)的集中监控和管理,安装有管理中心机、视频监控台、监控计算机等典型管理设备。

在智能大楼(小区)内安装典型探测器(烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等)、巡更点、红外对射,安保区域的房间窗户装有幕帘探测器,实现室内安防与周边防范功能。

在管理中心区域和智能大楼(小区)内,安装典型监控器材(半球摄像机、红外摄像机、枪机、快速球云台摄像机等),实现关键区域视频监控,设有一台17寸液晶监视器,一台14CRT监视器。

功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行,通过接线和配置,也可进行联动实训。

三、主要技术性能

1.输入电源:单相三线 220V±10% 50Hz

2.工作环境:温度-10℃~40 相对湿度≤85%25℃)海拔<4000m

3.装置容量:≤1.0kVA

4.外型尺寸:3120mm×1580mm×2310mm

5.安全保护:具有漏电压、漏电流保护,安全符合国家标准

四、通过项目任务实施,可考察的职业能力

1.建筑智能安防布线的实施能力

2.对讲门禁系统安装、接线与调试能力

3.室内安防与周边防范系统安装、接线与调试能力

4.视频监控系统安装、接线与调试能力

5.巡更系统安装与调试能力

6.系统运行维护能力

五、基本配置清单

配置

名称

型号

数量

建筑物模型



楼宇智能安防布线实训系统



由铝合金型材框架和安装布线网孔板组成,3120mm×1580mm×2310mm(长×宽×高),分为智能大楼(小区)、管理中心,器件采用自攻螺丝和工程塑料卡件配合安装。

1

配套

电脑

联想

1

电脑桌

  600mm×600mm×800mm(长×宽×高)

1



钢凳

Φ300mm×450mm(圆×高)

1



铝人字梯

900mm×250mm×1200mm(长×宽×高)

1



工程塑料卡件

20mm×10mm×11mm(长×宽×高)

300

对讲门禁系统

管理中心机

ET-366GC

1

电插锁

1088S

2

欧式数码彩色可视室外主机

ET-366D10-6C

1

电源箱

ET-366P

1

联网器

ET-366W-18V

1

多功能壁挂室内分机(彩色)

ET-366MT10-1

1

普通壁挂室内分机

ET-366MH

1

门前铃

ET-366BD

1

非接触卡

ID

1

层间分配器(四分支)

ET-366F-4

1

安防系统

家用紧急求助按钮

HO-01B

1

可燃气体探测器

LH-88

1

红外对射报警器

ABT-60

1

声光报警

HC-103

2

红外探测器

LH-901B

1

门磁

HO-03

1

视频监控系统

高速球云台摄像机

BT-603-27PN

1

彩色半球摄像机

431D2

1

黑白半球摄像机

431D2

2

BNC视频接头

带尾巴

20

视频电缆

SYNV75-3-2

1

硬盘

80G

1

矩阵主机

4×2VL

1

TCL15彩色监视器

MC-15

1

海康硬盘录像机

DS-8104HL-S

1

综合布线系统

标准网络机柜

2

1

RJ45配线架

普天 24口机架式

3

以太网交换机

24

1

电话程控交换机

国威 28

1

电话配线架

普天 110机架式

3

单口底盒、面板

面板普天

20

电话模块

普天

10

网络模块

普天

10

路由器

TP-LINK

1

墙柜

4U

1

电话机



2



RJ11水晶头



200

RJ45水晶头



200

配套工具

宽踏板梯子、单线打线钳、线缆测试仪、二合一压线钳(RJ45/11)、小钢锯及锯片、螺丝刀等

1
