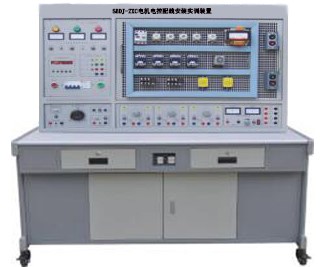

SBDJ-ZXC电机电控配线安装实训装置

一、产品特点：

电机电控配线安装实训设备综合了大中专院校电力拖动工厂电气控制技术继电接触控制等课程教学大纲的要求而研发。采用网孔板结构，功能和性能优越，符合职业教育改革和发展，其外形美观、结构合理、牢固、耐用，配备多种常用电机及配套工作电源。实训内容丰富，实训方法接近工业现场，实训方法灵活、增加元器件即可增加实训项目，可扩展性强。装置设置多重科学安全保护措施，确保设备和操作者人身安全，特别适用于各院校现阶段实训设备的更新改造，迅速开设实训课程的理想设备。

二、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、重量：200Kg

三、实训屏构成与性能：

1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。

2、三相四线电源输入：三只红、黄、绿指示灯亮。接通总开关，由接触器通过起动、停止按钮进行电源控制。

3、设有450V指针式交流电压表三只，指示输入三相电源线电压。

4、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动全程监控过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者人身安全。

5、实验管理器：平时作为时钟使用，具有设定密码、实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。

6、励磁电源：直流220V/0.5A，具有短路保护

7、电枢电源：直流0-220V/2A连续可调电源一路，具有短路保护

8、连续可调交流电源：0-240V连续可调，具有短路保护

9、可调同步励磁电机电源：0-40V/2A连续可调，具有短路保护

10、磁盘电阻：90Ω四组，900Ω两组

11、整流二极管：IN5408四只

四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。

序号	名称	每台数量	全室数量	单位	备注
1	控制屏	1	24	套
2	实训桌	1	24	张
3	学生凳	2	48	张
4	器材配备	1	24	套	见表一
5	老师台增配资源		1	套

序号	名称	数量	单位	序号	名称	数量	单位
1	三相断路器	1	只	12	信号灯	6	只
2	交流接触器	6	只	13	接线端子排	5	只
3	热继电器	2	只	14	G型导轨	1	根
4	时间继电器	2	只	15	钮子开关	3	只
5	三相双投闸刀	1	只	16	走线槽	2	米
6	三相闸刀	1	只	17	尖嘴钳	2	把
7	倒顺开关	1	只	18	螺丝刀	4	把
8	BK变压器	1	只	19	三相双速异步电动机	1	台
9	行程开关	4	只	20	三相异步电动机	1	台
10	保险座	6	只	21	三相同步电动机	1	台
11	铁壳按钮	2	只	22	直流并（他）励电动机	1	台
