2021年9月9日
SB-WJJ液压挖掘机实训装置
一、液压挖掘机实训设备概述:
液压挖掘机实训装置、挖掘机是土石方工程中的主要施工机械之一，它主要由动力装置、传动系、行动系、回转机构、操纵机构、电气设备和工作装置等部分组成。其中工作装置根据作业要求的不同，可换装成十几个类型，因此它广泛应用于公路、铁路、建筑、矿山、水利、国防等各项工程中。据统计，在各项工程中约有60%以上的土石方工程是由挖掘机来完成的。
本教学设备是液压传动中一种典型实训教学模型，具有外观美观、体积小、重量轻、操作直观、简便等特点。所涉及课程有：《液压传动与控制》《工程机械》
《挖掘机液压原理》《PLC编程控制》等。本实训装置配置了各种液压控制阀和液压缸等液压元件及相关工具，通过学习液压元件在液压系统中等作用，加深学生对液压元件结构及工作原理的了解，并对液压元件的加工装配工艺有一定的认识，在此基础上安装、调试整个液压传动系统。
二、液压挖掘机实训装置特点:
1.采用一体式结构设计，油箱、阀体、工作装置整合一起。
2.采用电液控制控制，结构紧凑。
3.采用四个脚轮支撑，可随时移动。
4.挖掘机实训装置按照实际结构缩小比例制作，能够真实体现设备的实际工作方式。
5．回转机构设置安全位置，能实现极限安全保护，旋转角度180°
6.带三相漏电保护，输出电压380v/220v，带漏电保护，电气控制采用直流24v，安装过载保护，防止误操作损坏设备。
7.液压站位于工作平台下部，操作台和控制阀位于下台体，操作安全。
8. PLC控制功能，通过旋钮切换，手动与PLC控制互不干涉。
三、实验内容：
1、液压挖掘机械演示控制实验
2、各油缸速度调节实验
3、系统压力调节实验4、液压阀组结构认识
5、卸料作业、铲斗和斗杆工作同时大臂可调整位置高度
6、返回，平台回转，动臂和斗杆配合回到挖掘机开始位置
7、挖掘机的PLC编程、调试。
8、挖掘机自动运行演示实验。

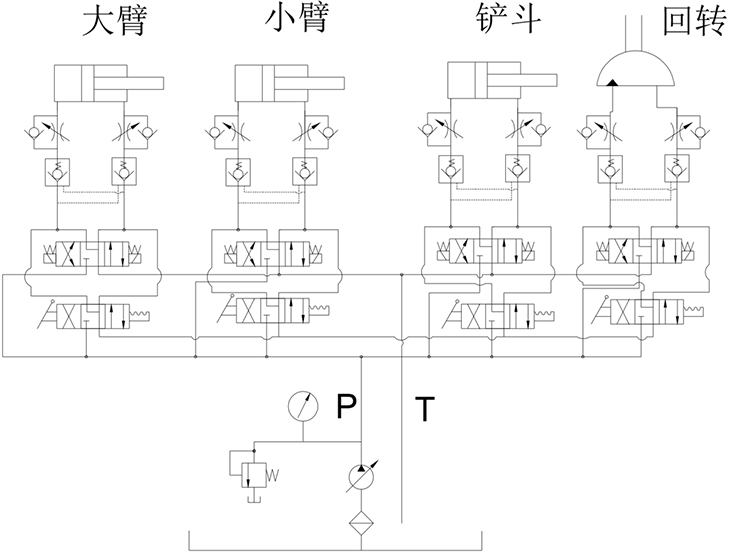

四、工作原理
五、液压挖掘机实训设备配置清单
|
序号 |
名
称 |
型
号 |
数量 |
|
1 |
挖掘机实训装置 |
1000×850×900mm |
1台 |
|
2 |
PLC主机模块 |
S7-200SMART CPU CR40数字量24
点输入/16 点输出 |
1块 |
|
3 |
电源模块 |
|
1块 |
|
4 |
PLC主机模块 |
|
1块 |
|
5 |
PLC控制按钮模块 |
|
1块 |
|
6 |
举升油缸 |
|
1只 |
|
7 |
弯臂油缸 |
|
1只 |
|
8 |
挖斗油缸 |
|
1只 |
|
9 |
三位四通电磁换向阀 |
|
4只 |
|
10 |
三位四通手动换向阀 |
|
4只 |
|
11 |
弯臂 |
|
1个 |
|
12 |
直臂 |
|
1个 |
|
13 |
挖斗 |
|
1个 |
|
14 |
底座支架 |
|
1套 |
|
15 |
回转工作台 |
|
1套 |
|
16 |
回转液压马达 |
|
1个 |
|
17 |
机泵组 |
泵站系统 |
1套 |
|
18 |
L-HL46号液压油 |
|
30L |
|
19 |
编程电缆（适配器） |
西门子 |
1条 |
|
20 |
挖掘机液压实训说明书 |
|
1册 |
|
21 |
光盘（PLC编程软件、程序软件） |
|
1盘 |
|
22 |
工具 |
|
