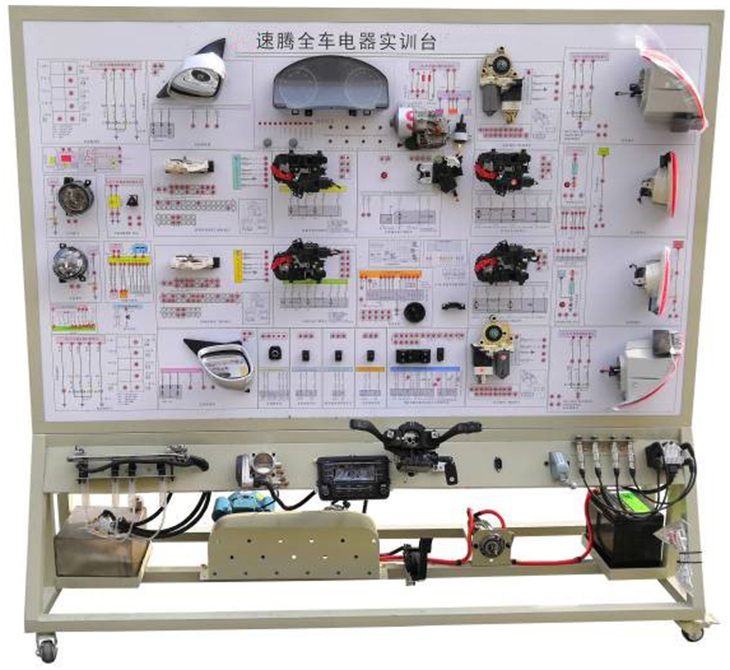

速腾汽车电器实训台
一、产品简介
该设备采用全新大众速腾1.4TSI整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
配套智慧课堂教学互动系统
一）、示波器功能
1) 2路波形测量功能。
2) 测频范围：200MSa/s高速实时采样，50MHz带宽。
二）2路逻辑分析仪功能。
三）1路任意波形信号发生器输出：
200MSa/s高速实时采样，50MHz带宽，波形测量完全满足教学实验要求，波形平滑不失真。
四）、万用表功能
1）、万用表的电阻测量功能。
2）、万用表的直流电压测量功能。
3）、万用表的交流电压测量功能。
4）、万用表的交流电流测量功能。
五）、人机界面功能
1）、人机界面显示所测量的波形，并显示相应的量测值。
2）、可通过点击界面按钮，将所测量的波形插入实验报告模板中。
3）、学生的实验报告结果可通过点击界面按钮，统一上传到指定的教师电脑文件夹下。
六）、附加功能
1）、环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5。
2）、电气参数测量：可测量控制台电压电流，并计算出功率。
3）、过流、过压、欠压（阀值可设置）报警跳闸保护。
4）、安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）。
5）、节电功能：长期无人实验时，自动关闭总闸开关，实现安全和节电效果。
6）、2路PWM脉冲信号发生器：可设置频率、占空比。
三、技术规格
外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型 号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置（每台）
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
示教板面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
|
2 |
发动机控制电脑(ECU) |
原车 |
套 |
1 |
|
3 |
诊断座 |
原车 |
个 |
1 |
|
4 |
点火开关 |
原车 |
个 |
1 |
|
5 |
组合仪表 |
原车 |
套 |
1 |
|
6 |
组合开关 |
原车 |
套 |
1 |
|
7 |
左右前大灯总成 |
原车 |
套 |
1 |
|
8 |
左右前雾灯 |
原车 |
套 |
1 |
|
9 |
左右转向灯 |
原车 |
套 |
1 |
|
10 |
左右转向边灯 |
原车 |
套 |
1 |
|
11 |
左右组合尾灯 |
原车 |
套 |
1 |
|
12 |
牌照灯 |
原车 |
套 |
1 |
|
13 |
高位刹车灯 |
原车 |
个 |
1 |
|
14 |
灯光开关 |
原车 |
套 |
1 |
|
15 |
刹车灯开关 |
原车 |
套 |
1 |
|
16 |
倒车灯开关 |
原车 |
套 |
1 |
|
17 |
危险灯开关 |
原车 |
套 |
1 |
|
18 |
线束 |
套 |
1 | |
|
19 |
雨刮总成 |
原车 |
套 |
1 |
|
20 |
雨刮控制器 |
原车 |
个 |
1 |
|
21 |
喷水电机 |
原车 |
套 |
1 |
|
22 |
喷水壶 |
原车 |
套 |
1 |
|
23 |
喇叭 |
原车 |
个 |
2 |
|
24 |
喇叭继电器 |
原车 |
个 |
1 |
|
25 |
X触点继电器 |
原车 |
个 |
1 |
|
26 |
雾灯继电器 |
原车 |
个 |
1 |
|
27 |
无分电器点火系统 |
含点火器总成、火花塞、曲轴位置传感器 |
套 |
1 |
|
28 |
模拟喷油嘴指示灯 |
套 |
1 | |
|
29 |
燃油泵继电器 |
原车 |
个 |
1 |
|
30 |
燃油泵指示灯 |
原车 |
个 |
1 |
|
31 |
曲轴位置传感器及信号轮 |
原车 |
套 |
1 |
|
32 |
电动窗主开关 |
原车 |
套 |
1 |
|
33 |
左右前车门电脑 |
原车 |
个 |
1 |
|
34 |
舒适电脑 |
原车 |
个 |
1 |
|
35 |
右前门锁电机 |
原车 |
套 |
1 |
|
36 |
左右后电动窗电机 |
原车 |
套 |
1 |
|
37 |
左右后电动窗开关 |
原车 |
套 |
1 |
|
38 |
左右后门锁电机 |
原车 |
套 |
1 |
|
39 |
汽车音响总成 |
原车 |
套 |
1 |
|
40 |
扬声器 |
6"，200W |
对 |
1 |
|
41 |
起动机总成 |
原车 |
台 |
1 |
|
42 |
发电机总成 |
原车 |
台 |
1 |
|
43 |
三相异步电动机 |
YT 100L1-4 |
台 |
1 |
|
44 |
蓄电池 |
12V 45Ah |
台 |
1 |
|
45 |
保险丝盒 |
个 |
1 | |
|
46 |
电源总开关 |
50A |
个 |
1 |
|
47 |
移动台架(带自锁脚轮装置) |
2080×700×1800mm(长×宽×高) |
台 |
1 |
|
48 |
故障模拟与排除装置 |
套 |
1 | |
|
49 |
教师手册 |
套 |
1 | |
|
50 |
合格证与保修卡 |
套 |
1 |
