[产品型号]:SB-A [产品名称]:组合式轴系结构设计实验箱 [价     格]: [在线客服]:

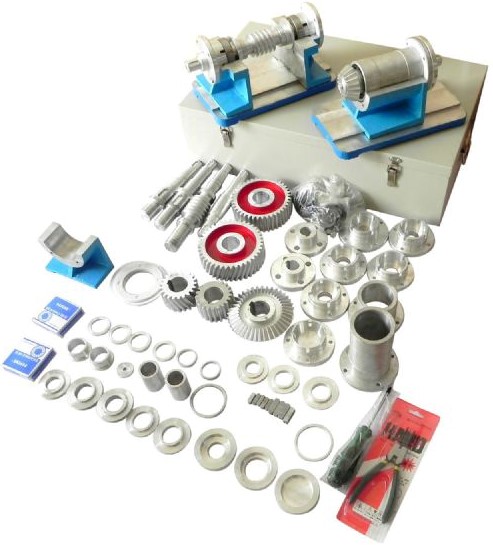

SB-A型组合式轴系结构设计实验箱





一、概述

组合式轴系结构设计实验箱采用组合设计原理 ,适用于机械设计 、机械创新设计等课程开设轴系拆散与结构分析 、组合创新设计等设计性、综合性实验 。是机械设计与创新实验室的重要设备

二、主要技术特点 :

1、具备开设轴系结构设计和轴系结构分析两大项实验功能,对培养学生的机械设计能力具有明显的效果

2、由84 01 6 8件零件组成的实验箱,能方便地组合出数十种轴系结构方案,具有内容系统,方案多样的特点 。

3、零件用铝合金精加工制成,质量优良 。

4、配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计

5、实验箱可供4 - 6人使用 。

三、主要技术参数

外形尺寸:580×360×160mm

    量:约25 kg

四、实验项目

1 . 轴系结构拆装实训

2 . 轴系结构分析

3 . 轴系组合设计







SBJK-B型创意式轴系结构设计实验箱



一、主要特点:

1、本实验箱具有轴系结构设计和轴系结构分析两大实验功能,培养学生的机构设计能力具有良好的使用效果;

2、零件轴的结构形式多样,使学生的灵活性和多样样有更深入的了解

3、轴及轴上零件定位准确、固定可靠、轴上零件便于拆装和调整。

4、基本零件中共有68125件,另配有标准件7166件,

5、能方便地组合出数三十一种轴系结构方案,具有内容系统,方案多样的优点。

6、配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计。

7、实验箱可供5-7人使用。

二、实验内容:

1、单级齿轮减速器输入轴设计

2、二级齿轮减速器输入轴设计

3、二级齿轮减速器中间轴设计

4、蜗轮蜗杆输入轴设计

5、锥齿轮减速器输入轴设计

6、齿轮传动的轴系设计

三、实验台主要技术参数:

1、实验零件大部分采用铝合金制作

2、外形尺寸(mm) 580x360x160

2:重量:约20KG
