变频器工作原理实训装置,变频器工作原理实训台

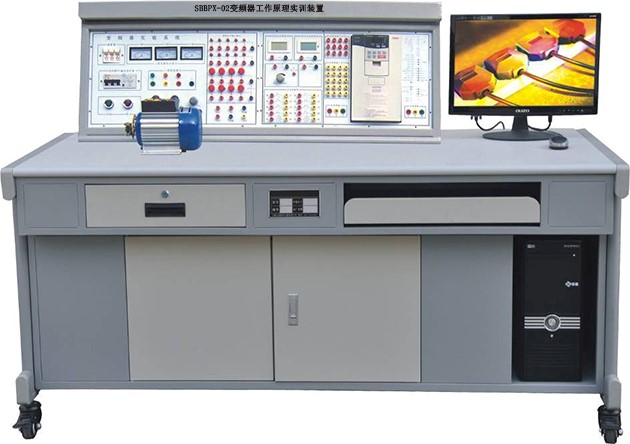

SBBPX-02变频器工作原理实训装置

一、概述

变频器工作原理实训设备总结当前变频调速实训设备的基础上，推出的一款先进的变频调速装置，该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱FR-A740-0.75K变频器，带有RS485通信接口。实训台可完成"变频调速技术"课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际动手能力，为参加就业岗位打下坚实的基础。

二、技术性能

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3.装置容量：＜1KVA

4.重量：＜110Kg

5.外形尺寸：1550mm×700mm×1300mm

6.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

三、装置组成

实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

1.交流电源控制单元

380V交流电源U、V、W输入熔断器（采用RT28-32 3P熔断器）经空气开关后给装置供电，三只LED数字电压表，用来观察三相线电压监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。

提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护；三相四线输出插座2只，220v市电插座2只供仪器使用。

2.直流电源、直流电压/电流表、逻辑输出及指示等

直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设点动、自锁按钮、逻辑开关、直流24V继电器、1K电位器。

3.继电接触实训组件

提供交流接触器3只、时间继电器1只，以上器件所有端子均已引至面板上，完全由操作者自由布线，实训特点明显。

4.变频器实训模块

装置采用三菱FR-A740-0.75K高性能变频器，三相380V交流供电，内置EMC滤波器，输出功率0.75KW。集成RS485通讯接口，具有V/F控制、无传感器矢量速度/转矩控制、闭环高精度转矩/速度/位置控制等工作模式；集成12路数字量输入/9路数字量输出，3路模拟量输入/2路模拟量输出；具备输入缺相、电压不足、过电压短路、瞬时停电、断线检测、位置误差、失速防止等保护功能。

变频器所有端子均已引至面板上，系统完全开放，操作者可搭建不同变频调速控制系统，布线设计、线路走向，实现控制功能，更能锻炼操作者的动手能力。

（二）三相鼠笼异步电机：交流380V/△

（三）电机导轨及光电编码器一套

（四）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。

序号	名称	型号（或规格）	单位	数量	品牌
1	实验台	SBBPX-01	台	25	硕博
2	实验桌	1550mm×700mm×1300mm	张	25	硕博
3	学生凳	塑钢结构	张	50	硕博
4	继电接触实训组件		套	25	正泰
5	变频器实训模块		套	25	硕博
6	三相鼠笼异步电机	交流380V/△ 180W	台	25	正泰
7	电机导轨及光电编码器		套	25	硕博
8	螺丝刀	一十字各25把	把	50	沪工
