SBGYD-01N新能源汽车电工电子基础教学平台
一 、产品的特点:
新能源汽车电工电子基础教学实验台具有较完善的安全保护措施,较齐全的功能。实验操作桌中央配有通用电路插扳,电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内,实验时取存方便,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。

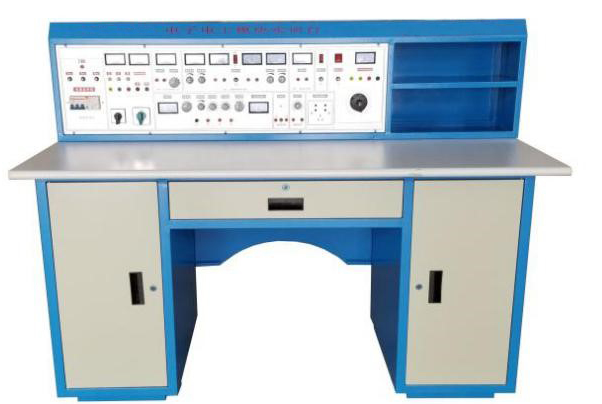

(设备外形参考图片,具体以实物配置为准)
二 、适用范围:
适用于高等院校及要求较高的中专、技校、职业学校,可完成新能源汽车电工学、电工原理、电路分析等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。
三、设备技术指标
(1)工作电源:单相三线 AC 220V±10% 50Hz
(2)温度:-10~40℃;环境湿度:≤90%(25℃)
(3)外形尺寸:长×宽×高=1450×700×1250mm(可根据实际要求定做)
(3)整机功耗:≤700V.A
(5)安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
四、实训台基本配置及功能介绍
实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
(一) 电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训提供交直流电源、信号源和测量仪表等,具体功能如下:
1.交流电源
(1) 高压交流电源:六路AC220V电源接口,可为外配仪器设备提供工作电源。
(2) 低压交流电源:分3V、6V、9V、12V、15V、20V、24V七档可调,输出端具有短路保护、过载保护及自动复位功能,同时还提供带中心抽头双17V交流电源。
2.直流电源
(1) 可调直流电源:两路0.0V~30V/2A连续可调,具有截止型短路软保护和自动恢复功能,设有三位半数显指示。
(2) 固定直流电源:±12V/1A、±5V/1A固定输出,每路均具有短路保护措施。
3.测量仪表
数字直流电流表:测量范围:0~2000mA,三位半数显。
数字直流电压表:测量范围:0~30V,三位半数显。
4.功率函数信号发生器/频率计
1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
6)频率计最高测量范围100MHz,自动换档。
(二)、实训桌
采用铁质双层亚光喷塑结构,右边是仪器存放格。桌子中间是抽屉,放置常用工具,桌子下部左右是元件储存柜,放置实验元器件。桌中央配置通用九孔电路板(尺寸:35×30cm ),根据实验电路在其上任意拼插元件盒成实验电路,元件盒盒体透明直观,内装元件一目了然,盒盖印有永不褪色元件符号,盒盖与盒体结合采用较科学的压卡式结构,维修拆装方便。每张台桌配有一粒胶皮板,保护通用底板与桌面(如需在桌上放置工具、焊接等)。
(三)、配套工具:
数字式万用表、小十字螺丝刀、小一字螺丝刀、小镊子等常用工具。

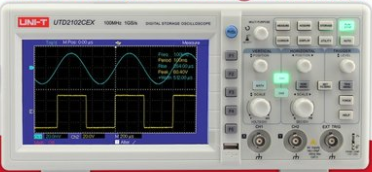

(四)、双踪示波器(优利德100M双通道7寸LCD示波器)带宽:100MHZ;通道:双通道;实时采样率:1GS/S;屏幕:7英寸

五、设备配置清单
| NO | 配置名称 | 型号规格 | 单位 | 数量 | 备注 |
| 1 | 学生机头 |
 | 台 | 1 |
 |
| 2 | 学生桌 |
 | 个 | 1 | 含电工学基础透明创新实验模块(详见附件清单) |
| 3 | 学生桌面板 |
 | 块 | 1 |
 |
| 4 | 绝缘皮 |
 | 张 | 1 |
 |
| 5 | 凳子 |
 | 张 | 2 |
 |
| 工具1套 | |||||
| (1) | 螺丝刀 | 小一字 | 把 | 1 |
 |
| (2) | 螺丝刀 | 大一字 | 把 | 1 |
 |
| (3) | 尖觜钳 |
 | 把 | 1 |
 |
| (4) | 数字万用表 | VC890D | 只 | 1 |
 |
| (5) | 镊子 |
 | 只 | 1 |
 |
六、 新能源汽车电工电子基础透明创新实验模块配置清单(每台)
| 透明创新实验模块名称 | 型 号/规 格 | 数 量 |
| 电 阻 | 0.5Ω | 1 |
| 电 阻 | 5.1Ω | 1 |
| 电 阻 | 100Ω | 2 |
| 电 阻 | 200Ω | 1 |
| 电 阻 | 300Ω | 1 |
| 电 阻 | 330Ω | 2 |
| 电 阻 | 430Ω | 1 |
| 电 阻 | 510Ω | 1 |
| 电 阻 | 680Ω | 2 |
| 电 阻 | 820Ω | 1 |
| 电 阻 | 1K | 2 |
| 电 位 器 | 470Ω | 1 |
| 电 位 器 | 1K | 2 |
| 电 位 器 | 4.7K | 1 |
| 电 位 器 | 10K | 1 |
| 电 位 器 | 100K | 1 |
| 电 位 器 | 470K | 1 |
| 电解电容 | 47UF | 2 |
| 电解电容 | 220UF | 1 |
| 瓷片电容 | 0.1UF | 1 |
| 瓷片电容 | 2UF | 1 |
| 三 极 管 | 3DG6 | 2 |
| 二 极 管 | 4007 | 2 |
| 二 极 管 | 2AP9 | 1 |
| 集成运放 | UA741 | 2 |
| 集 成 座 | 14脚 | 1 |
| 直流斩波电路 | SG3525触发电路 | 1 |
| 逆变电路 | DC-AC | 1 |
| IGBT | G4PC50UD | 1 |
| CD4011 | 芯片 | 1 |
(七)、汽车电工学基础创新实验项目:
1.直流电的测量
2.交流电的测量
3.欧姆定律的验证
4.基尔霍夫定律
5.串联电路的测量
6.并联电路的测量
7.短路故障的测试
8.断路故障的测量
9.虚接故障的测量
10.电压损耗的测量
11.电容的测量
12.电感的测量
13.二极管的测量
14.三极管的测量
15.IGBT的测量
16.熔断器的测量
17.继电器的测量
18.门电路测量:
19.整流电路
20.逆变电路
21.斩波电路
22.电路基本测量
23.可调电阻的使用
24.热敏电阻的测量
25.光敏电阻的测量
26.电容的使用
27.整流管的使用
28.发光二极管的使用
