机电传动综合实验台，电机及自动控制实验装置通过实验，学生能进一步加深理解电动机的工作特性，加强了解接触器在电动机控制中的应用，进一步巩固和提高课堂教学质量。
机电传动控制实验设备本课程实验是机械设计制造及其自动化专业的专业基础选修课实验，在《机电传动控制》课程中，实验课是教学的重要组成部分，是培养学生的动手能力，提高学生分析、解决实际问题能力的重要环节。它从机电一体化技术的需要出发，综合了电机、控制器、电力拖动、自动控制系统等多项强电教学内容于一体。其实验课程内容主要包括：机电传动系统的动力学基础，过渡过程，常用交直流电机，控制电机、电器，晶闸管电路的工作原理、特性、应用，有触点控制系统，可编程序控制器原理及应用，直流伺服系统，交流伺服系统，步进电机控制系统的原理、特点、性能等。
一、机电传动控制实验设备课程简介
《机电传动控制》是机械设计制造及其自动化专业、测控技术与仪器专业的专业方向模块选修课，属专业技术基础课，其目的是培养学生掌握机电传动控制技术，掌握实际的工程应用能力，学会解决工业电气控制中实际问题的能力。
二、机电传动控制实验的地位、作用和目的
机电传动控制实验设备本实验课是机械设计制造及其自动化专业、测控技术与仪器专业不可缺少的实践性教学环节。通过实验，使学生进一步加深对理论知识的理解，验证所学理论。掌握实验的基本方法，获得实验操作的基本训练。培养学生运用实验方法研究传动控制的能力，提高分析问题和解决问题的能力。
三、机电传动控制实验设备实验方式与基本要求
机电传动控制实验设备课程实验在教师的指导下，由学生按照分组情况，独立完成实验任务。要求学生在实验前先预习实验指导书的内容。在实验中要多看、多问、多思考、多动手，认真操作实验仪器设备，理解所做实验的原理和所用仪器的基本工作原理及基本操作要领，详细如实记录实验数据。实验后要认真分析处理实验数据，得出实验结果及结论，完成实验报告。

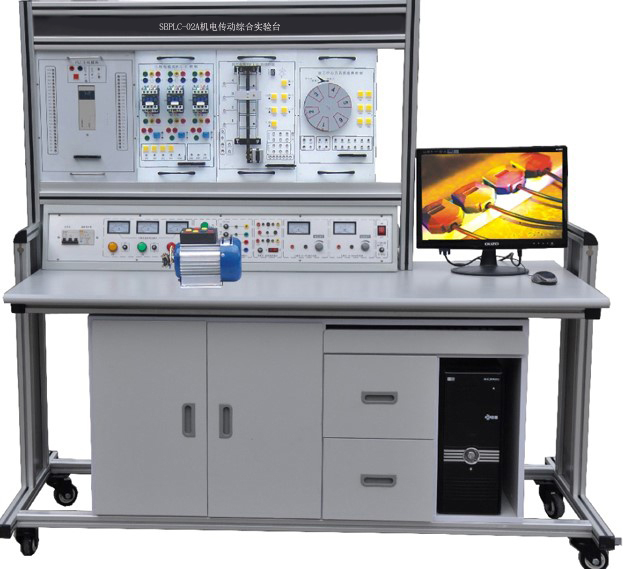

SBPLC-02A机电传动综合实验台

一、概述

机电传动综合实验台是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。

二、系统构成

1、PLC可编程控制器实验台（演示屏与控制箱构成）

2、PLC可编程控制器实验演示装置

3、PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6、PLC及转接通讯电缆

7、电脑或手持编程器（用户自备或代购）

三、PLC可编程控制器实验台控制箱技术指标

1、电源

1.1电源输入:工作电压380V±5%(50Hz)，输入时指示灯亮。

1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示，通过启停按钮控制三相交流电压输出。

A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。

B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。

C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。

D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。

E组:恒流源，提供0-20mA恒流源。

F组:单相市电输出，供用户自备仪器使用。

四、PLC可编程控制器主机挂箱功能、特点

◆PLC主机：输入：24点输出16点(可选择)

◆型号：三菱FX1N-40MR（也可选择西门子、欧姆龙，价格另议）

◆输出电压：直流24V，电压表指示

◆利用应用软件编程

◆电源输入：交流220V，50Hz

1）功能包括

◆ 交流电源输入区

◆ PLC主机、编程电缆

◆ LED发光管、指示灯

◆ 输出负载指示

◆ 输入模拟开关（按钮和开关）

◆ LED数码管、蜂鸣器

◆ 直流稳压电源5V1A，24V2A

◆ PLC输入、输出端口

2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。

3）PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。

4）实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。

5)2．双口接线法 PLC主机与实验挂箱之间的连接即可采用自锁采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。

五、实验桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。

六、PLC可编程控制器实验演示挂箱

机电传动综合实验装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成，箱体结构合理，工艺先进，美观大方。该装置在演示屏上位置可任意移动、互换。

演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，每套演示装置主要由十七块实验挂箱组成，它们的型号分别为：

名称	型号	数量	单位	备注
实验屏		1	台	铝合金
电源控制箱		1	台	钢质喷塑
实验桌		1	张	铝木结构
PLC主机	FX1N-40MR	1	台
学生凳		2	张	塑钢结构
通讯模块	FX1N-485BD	1	只
通讯电缆	SC-09	1	条
实验挂箱模块（面板为整块敷铜板经特殊工艺加工能而成，因而连线少，接触可靠，故障率低，美观大方，后盖用工程塑料注塑一次成型，工艺先进）	交通信号灯PLC自动控制	1	块
	搅拌器的PLC自动控制	1	块
	加工中心刀具库选择控制（实物）	1	块
	艺术彩灯造型的PLC控制	1	块
	电机的自动控制（实物）	1	块
	模拟电视发射塔实验	1	块
	自动送料装车系统控制	1	块
	自动售货机	1	块
	水塔自动供水控制系统	1	块
	邮件自动分拣	1	块
	自动洗衣机控制系统模拟	1	块
	基础实验	1	块
	电镀过程控制	1	块
	交流接触器实训挂箱	1	块
三相电机	380V/180W	1	台
软件	三菱编程软件及演示程序	1	套
软件	组态软件教育版	1	套
说明书	实验指导	1	册
专用导线	实验连接线50CM自锁线	30	条
	15CM自锁线	10	条
	系统排线	1	条
	Ф4电机安全叠加连线	30	条
