SBPLC-05D西门子PLC综合实训平台
一、基础信息
西门子PLC综合实训平台、西门子PLC综合实训装置能做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用集成式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。

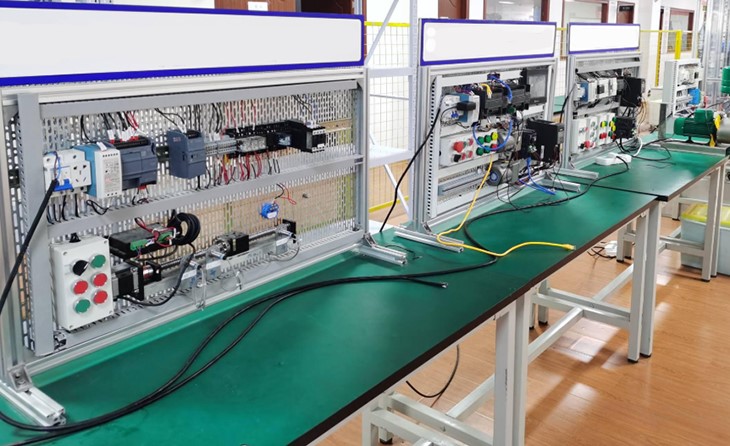

参考图
二、技术参数:
（1）铝合金电气实验桌
铝合金电气实验桌四套及背板四套，尺寸：桌子的长宽高为1400mm×700mm×850mm（±50mm），桌面带有防静电胶垫，桌面厚度为25mm；桌上背板高为850mm，长为1400mm。桌子脚上安装四个轮子（固定轮两个，万向轮两个），可以以人工方式推走，到位后轮子带制动可固定不动。
桌子支腿上下部均需要安装横档，支腿用铝型材80mm×80mm，横档材料用铝型材40mm×40mm。桌面材料用铝板，厚度4mm，桌面下方先铺设25mm多层实木桌面，以加强强度。
背板主框架用铝型材40mm×40mm构建，背板用材料用铝板，厚度4mm。
（3）电气实验桌及实训设备
按照实训需求参考图样，在桌子和背板上合理设计布局，规范安装器件，并负责实训控制器件、设备的安装，接线及标识、调试，提供导轨、线槽、电缆等相关辅材，提供电气安装原理图。实验桌和背板的设计要方便器件安装位置的调整及新增器件的安装、接线及调试。实训器件的型号、数量及产品质量满足所列清单要求。
（4）实训功能
通过安装调试具备车间生产线控制系统相类似的实训及实验功能，可以实现与车间在用控制系统相同的组态及控制等实训功能。
三、可实训项目
1.PLC基本逻辑指令练习
2.变频器参数设置练习
3.变频器外部接线练习
4.变频器操作面板启停练习
5.变频器外部端子启停练习
6.变频器外部端子多段速练习
7.变频器模拟量练习
8.PLC伺服电机控制
9.PLC温度控制
四、西门子PLC综合实训设备主要配置
|
|
名称 |
详细技术参数或规格型号要求 |
单位 |
数量 |
备注 |
|
实训台配套器材 |
万能安装网孔板 |
网孔板外形参考尺寸：800mm×600mm（±50mm），竖直式，带不锈钢安装支架，白色 |
套 |
1 |
|
|
桌子 |
尺寸1400mm×700mm×850mm（±50mm） |
台 |
1 |
胡桃木桌面，不带抽屉，电脑主机悬空挂在桌面下 |
|
|
凳子 |
长33*宽24*高50CM 防静电凳面(免安装) 加粗加厚 |
把 |
2 |
|
|
|
电脑 |
1、酷睿i5-14500处理器； |
台 |
1 |
建议联想(自备） |
|
|
实训台主控单元 |
PLC及数字量扩展模块 |
PLC具有8个24V DC 数字输入和6个 个 24V DC 数字输出，以及 2 路 0-10V DC 的模拟量输入。配套下载线，数字量扩展模块16路输入和16路输出 |
台 |
1 |
西门子1212CDC/DC/DC和扩展模块SM1223 |
|
触摸屏 |
7寸，24V供电，带网口和RS485接口，带下载线、数据线和网口通讯的一体化触摸屏，配套与PLC通讯线 |
台 |
1 |
昆仑通泰TPC7022，7寸,配长螺丝能悬空固定在网孔板上 |
|
|
实训台变频器实训单元 |
变频器 |
400W,带操作面板，单相220V输入，50HZ，三相输出:AC220V,0-400HZ |
台 |
1 |
台达VFD-M 0.4KW 230V 1/3PHASE |
|
变频用三相交流异步电动马达 |
15W,三相输入AC220V,0.27A ,1400rpm |
台 |
1 |
教学使用的电机，不宜过大 |
|
|
小型输送机桌面微小型(定制） |
传送带长1000mm，带三个接近开关 |
台 |
1 |
能放在桌面上 |
|
|
实训台步进实训单元 |
步进驱动器 |
42驱动器。1-32细分，0.5-4A,9-40VDC |
台 |
1 |
与步进电机，丝杆定制 |
|
步进电机 |
42步进电机，3000rpm |
台 |
1 |
|
|
|
丝杆套装 |
与步进电机配套的丝杆，行程500mm，带编码器，刻度尺、原点接近开关、限位接近开关，带在网孔板上安装支架 |
套 |
1 |
|
|
|
实训台伺服实训单元 |
伺服驱动器 |
功率100W,输入220-230V 1PH 50/60HZ 0.69A,输出110V, 0-250HZ, 0.9A,尺寸155X161X60mm，配备带动力线，编码器电缆线，CN1信号插头电缆 |
套 |
1 |
台达伺服驱动器100W，ASD-B2-0121-B |
|
伺服电机（与伺服驱动器配套） |
功率100W,输入VAC110,输出3000r/min,0.32Nm, 0.9A,尺寸125X39X52mm，电机轴上配备旋转刻度盘 |
套 |
1 |
台达伺服电机100W, ECMA-C20401GS |
|
|
实训台PID温度闭环控制单元 |
温度传感器 |
热电阻PT100/CU50,测量范围0-100度，线长1000mm |
个 |
1 |
|
|
|
温度变送器 |
PT100,电压24VDC,精度2%FS,输出信号0-10V |
个 |
1 |
|
|
固态继电器 |
单相固态继电器，电流：25A AC24-380V |
个 |
1 |
|
|
|
定制的PTC电加热板 |
采用干烧型的（尺寸50X28.5mm,铝壳，耐高温导线，加热电压24V,干烧功率7W,最大功率45W），带隔热板。 |
个 |
1 |
型号DZ-B-77*62 |
|
|
实训台电工附件（打包耗材报价也行） |
空气断路器2P |
额定10A |
个 |
35 |
|
|
|
单相漏电保护器 |
额定10A |
个 |
35 |
|
|
急停开关 |
|
个 |
35 |
|
|
|
开关电源 |
220V交流电转24V直流电，单路输入，双路输出 |
个 |
35 |
|
|
|
交流接触器 |
220V,绝缘电压690V,工作电流9A-95A,导轨式安装 |
个 |
35 |
型号：CJX2-1210 |
|
|
中间继电器 |
带灯，线圈DC6V-24V,线圈功率0.9W |
个 |
175 |
|
|
|
按钮 |
自复位按钮开关 |
个 |
140 |
|
|
|
LED指示灯 |
|
个 |
175 |
|
|
|
电气安装标准卡轨 |
国标0.8厚，1米长 |
个 |
35 |
|
|
|
线槽 |
防火阻燃pvc线槽，高35*宽35 64米/箱 |
箱子 |
1 |
|
|
|
螺丝 |
与网孔板配套 |
袋 |
1 |
|
|
|
螺母 |
|
袋 |
1 |
|
|
|
电工工具 |
|
套 |
1 |
|
|
|
端子排 |
|
|
1 |
|
|
|
线材 |
|
捆 |
1 |
|
|
|
网线 |
|
捆 |
1 |
|
|
|
线鼻子 |
|
袋 |
1 |
|
|
|
卡轨 |
标准轨道卡规卡槽，50cm |
根 |
35 |
|
