2025年3月12日 数控机床拆装实训设备,精密双轴十字滑实训设备

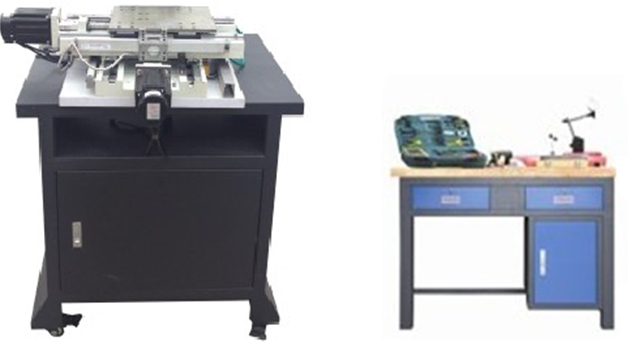

SBSKB-661型精密双轴十字滑台实训设备
一、产品的特点：
数控机床拆装实训设备,精密双轴十字滑台实训设备，该部件采用同真实机床完全相同的机械结构，主要是为解决数控机床机械拆装项目的实训难而特别设计的，在传统的数控机床机械拆装实训中，一般采用真实机床来进行机械拆装训练，其教学成本高、损耗大，机床部件重导致拆装难度大、精度恢复不易等实际难题，很难开展全员的拆装与精度检测实训，该十字滑台是提炼了真实机床在拆装过程中的核心技能，即学生主要是拆装传动部件，例如滚珠丝杆、直线导轨、联轴器等，该设备是把这些部件集成到一台十字滑台上进行练习，这样既节约了成本，又训练了核心技能，为了保证精度与刚性，十字滑台模块整体为铝件一次性装夹加工成型，表面经氧化并喷沙工艺处理，工作台采用钢件表面磨削而成，确保长期使用的精度，导轨采用直线导轨，直线导轨安装采用与真实机床安装相同的压块结构进行固定；结构上采用模块化，下装有滑轮，可以自由移动，可以完成机械传动部件中的丝杆、直线导轨、丝杆支架的拆装实训及导轨平行度、直线度、双轴垂直度等精密检测技术的实训，完成机电联调与数控机床机械装配核心技能的训练等实训项目。
二、产品结构和组成
1．精密型双轴十字滑台等组成。
2．精密型二坐标底座桌子采用铁质亚光密纹喷塑结构，上方设有精密型双轴十字滑台，采用铸件、铝件、钢等材料，表面磨削加工；
3．精密型双轴十字滑台由进给传动系统和辅助装置等组成，通过对精密型二坐标的拆装训练，学员可掌握几何精度检测方面的水平度、平行度和垂直度的调整方法等，同时学会百分表、直角尺、游标卡尺等工量具的使用方法和机床机械精度的测量方法。
4.工作台等均采用钢件结构，表面经磨削处理，确保机床运行精度稳定。
5.X、Z轴进给传动系统由滚珠丝杠螺母副、进口直线导轨、轴承、轴承支座、电机支座等组成，可进行导轨预紧力调整、滚珠丝杠的装配与调整等技能训练。
6．精密型十字滑台（二坐标）主要参数：
1、两轴方形进口直线导轨
2、定位精度:
X向≤0.012/300mm、Z向≤0.015/300mm
3、重复定位精度:
X向≤0.005mm，Z向≤0.005mm
4、工作台面尺寸（长×宽）：295mm×295mm
5、工作台最大承载重量：90Kg;
6、进口滚珠丝杠（直径/螺距）：2005mm
7、弹性联轴器
8、丝杠行程：X300/Z300mm
9、材质：铝件、铸铁等
10、十字滑台含桌尺寸：长×宽×高（mm）=800mm×660mm×1030mm；
四、实训设备配置清单
|
序号 |
材料名称与规格型号 |
数量 |
单位 |
|
1 |
精密型十字滑台 |
1 |
台 |
|
2 |
十字滑台可移动平台 |
1 |
台 |
|
3 |
操作台（钢木结构） |
1 |
台 |
|
4 |
丝杠手摇机构 |
2 |
套 |
|
5 |
方尺
0级大理石300*300 |
1 |
块 |
|
6 |
杠杆百分表 |
1 |
只 |
|
7 |
磁性表座 |
1 |
只 |
|
8 |
橡皮锤 |
1 |
把 |
|
9 |
条式水平仪 |
1 |
个 |
|
10 |
内六角扳手 |
1 |
套 |
|
11 |
卡簧扳手 |
1 |
把 |
|
12 |
手动二爪拉马 |
1 |
付 |
|
13 |
工具箱 |
1 |
只 |
|
