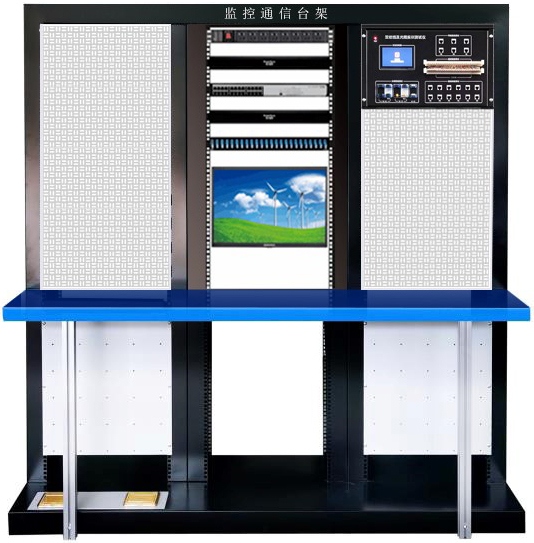

SB-WLPT网络安防技术实训台
一、系统概述
网络安防技术实训台、本系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
二、网络安防技术实训设备配置
|
序号 |
产品名称 |
功能描述 |
数量 |
|
1 |
智能楼宇技术知识展示板 |
产品规格：长 1100mm，宽
800mm，6 张/套。 |
1 |
|
2 |
网络安防技术实训台 |
产品规格：长 2200mm*宽 750mm*高 1800mm。 AC220V/800W，满足 2-4 个学生同时进行实训。实训台 主体上体，四联 19 英寸阵列设计。配置有总电源配电模组、工控主机、双显示器、音箱、直流配电模组等。 |
6 |
|
3 |
视频监控系统管理设备 |
内嵌混合型硬盘录像机和网络解码器，存储空间 500G， 支持解码摄像机信号、电脑信号上显示器，能接入模拟同轴信号和网络摄像机信号，支持录像回放、实时预览、 报警等功能； |
6 |
|
4 |
视频监控系统设备实训模组 |
模组包含可调焦枪式摄像机和 POE 半球摄像机，支持摄像机镜头调焦训练，网络半球摄像机支持 POE 供电模式。 |
6 |
|
5 |
视频存储阵列 |
包含 2 组 48 盘位存储阵列 (可采用GPON 或 EPON) 、 每盘位 1 个 4~8T 视频存储硬盘、视频存储管理软件、 光纤收发接口 |
2 |
|
6 |
传输设备实训模组 |
内嵌 16 口 POE 网络交换机、光纤收发器和光端机，支 持 POE 设备供电、联网，支持光纤传输链路实训功能。 |
6 |
|
7 |
安防设备模组 |
模组引出球机、红外对射的信号接点，并装有配套监控 系统使用的拾音设备，警报设备，支持声音收集、警报 等实训功能。 |
6 |
|
8 |
视频监控设备套件 |
包含 200 万球型摄像机、枪式模拟摄像机、网络 控制键盘、镜头调焦测试卡和配套支架等辅材。 |
6 |
|
9 |
出入口控制系统门锁实训模组 |
内嵌 3 个模拟门，可进行门锁接线信号认知，门锁安装 实训，门磁门锁控制信号接线实训；分别安装有常用的： 灵性锁、磁力锁和电插锁，2 个开门按钮，2 个门磁； 产品均为实际工程常用设备。 |
6 |
|
10 |
出入口控制系统识别设备模组 |
内嵌门禁常用识别系统，支持人脸识别、指纹识别、IC 卡识别、密码识别等功能，覆盖了工程 常用的出入口识别方式。可进行识别设备的认知实训， 接线实训，设备安装实训，设备调试实训等。 |
6 |
|
11 |
出入口控制系统管理模组 |
内嵌门禁控制器，支持门锁设备、识别设备、开门按钮 设备等接入，采用TCP/IP 的联网方式，包含管理控制 平台。可进行门禁管理设备认知实训，接线实训，设备 安装实训，门禁管理平台安装及调试实训，门禁管理平 台运维实训等。 |
6 |
|
12 |
入侵报警系统前端设备模组 |
内嵌入侵报警系统常用传感器，支持红外识别、烟雾感应、温度感应、对射红外识别、震动感应等常用的警报 信号。可进行探测器认知实训，设备接线实训，设备安 装实训等。 |
6 |
|
13 |
入侵报警系统管理模组 |
内嵌入侵控制器，支持防区探测器接入，采用TCP/IP 的联网方式，包含管理控制平台。可进行入侵系统管理 设备认知实训，设备接线实训，设备通电安装实训，入 侵报警平台安装及调试实训，入侵报警平台运维实训等。 |
6 |
|
14 |
接线电阻实训模组 |
内嵌 8 组电阻可选电阻，内置拨杆开关，可根据实训内 容自行选择。 |
6 |
|
15 |
智能楼宇工具箱 |
产品规格：长 520mm，宽
400mm，高 160mm；重量：15KG。 |
|
|
16 |
电动工具箱 |
规格：规格：长 350mm，宽 254mm，高 120mm。 |
4 |
|
17 |
耗材 |
1、16AWG
专用软护套线红、黑、黄、蓝线各 200 米。 |
1
|
