热工测量实验装置,热工测量实验设备

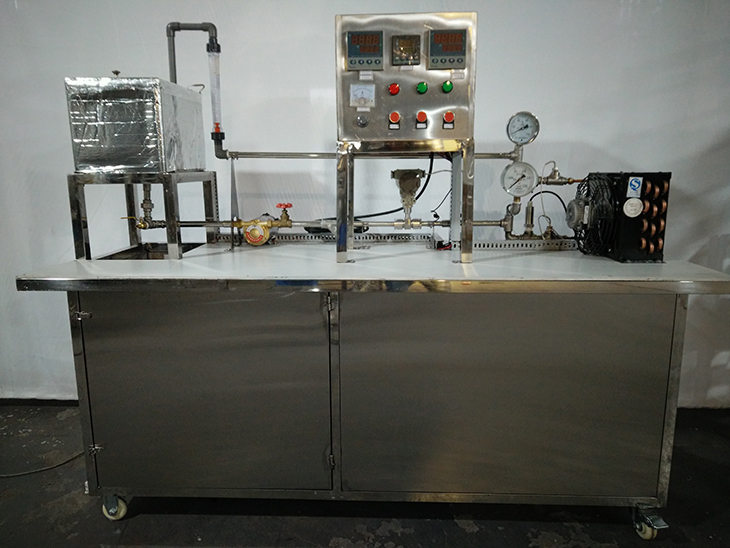

SB-RGCL热工测量实验装置



一、热工测量实验装置实验目的:

热工测量实验装置,演示测量仪表的组成及种类,了解测量及测量误差的基本概念,测量的一般方法,表示方法和误差的处理方法,以及评估测量仪表质量优劣的技术指标等内容。

重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系,感受被测参数的变化,并将被测参数信号转换成相应的便于进行测量和显示的信号输出。

中间件将感受件输出的信号直接传输给显示件或进行放大和转换,使之成为适应显示元件的信号。

显示件向观察者反映被测参数的量值和变化。

二、主热工测量实验装置要配置:

按被测参数分:压力、温度、流量测量仪表。由感受件、中间件和显示件组成。

测量系统由四个基本环节组成:传感器、变换器或变送器、传输通道、数字显示装置、不锈钢台及控制屏。

三、热工测量实验装置技术参数:

1、输入电源:单相AC220V±10% 50Hz。功率1.5KW.

2304不锈钢加热水箱,容积40L,加热功率3.0Kw;换热器面积为3.0㎡,40W散热风属。

3、热水泵参数,流置:20L/min,扬程,12m,功率120W

4、流量测量,DW15涡轮流量计:测量范围0.2-6.0m³/h;压力测量:压力传感器:测量范围0-0.6Mpa

5、温度由高精度温度传感器测量,万能信号输入巡检仪配合高精度数字显示表,显示温度、压力量等实验全部测量参数。

6、外形尺寸:1600×500×1500mm,外形为不锈钢可移动支架,带双利车轮。

四、热工测量实验装置实训项目

实验一、仪表的示值校验

实验二、温度指示仪表的校验及调整

实验三、热电高温计的使用

实验四、热电偶的测定与测试

实验五、常用显示仪表的测定

实验六、热工仪表校验

实验七、测量与误差

实验八、温度测量与仪表

实验九、压力测量与仪表

实验十、流量测量与仪表

实验十一、被测原件检测实验

实验十二、数字显示实验校验

实验十三、中间件的信号转换
