风机风室性能实验台,风机风室性能实验装置

SB-T009风机风室性能实验台



.实验目的

1.学习通风机主要工作参数,风量Q,风压P,轴功率N,转速n(从而计算效率η)的实验测定方法。

2.通过试验得出轴流式风机的特性曲线(包括P-Q曲线、Pst-Q曲线,N-Q曲线和η-Q曲线)。

3.熟悉轴流风机性能测试实验台的操作方法,实验台的组成和数据处理,熟悉轴流式风机风室实验装置的结构。

4.学习风室类型测风机性能试验方法。

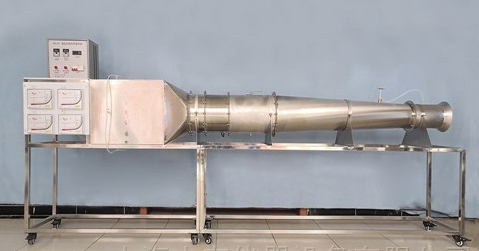

参考图片

.技术指标

1.国标GB1236-1985《通风机空气动力性能试验方法》规定管段长度及多孔整流栅,不锈钢材质。

2.常温、常压下运行,工作环境温度:-10℃+40℃

3.工作电源:三相五线380VAC50Hz,总功率3.5KW。安全保护:具有接地保护,漏电保护,过流保护。

4.电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘、防弧、阻燃自熄等特点,布线整齐,安装可靠,便于查找、维修和调换线路。

5.装置外型尺寸:3000×500×1550mm

.主要配置及参数

1.适用类型:轴流、离心、贯流等风机,

2.试验台功能:用于测试风机静压、风量、功率、电压、电流、转速、效率等;3.储存环境:-1050℃099%RH

4.使用环境:25±5℃50±10%RH

5.依据标准:GB/T 1236-2017AMCA 210IS05801等;

6.风量范围、测试重复性精度:10-1000 m?/h≤2%

7.静压范围、精度:0-900 Pa0.2级;

8.转速范围、精度:0-6000 Rpm±5Rpm

9.试验方式:出气式风室;

10.试验模式:定风量、定静压;

11.喷嘴开闭方式:自动;

12.被测风机电压(市电)、最大功率:220V±10%500W

13.最大被测风机尺寸:400*400mm

14.温湿度传感器、精度:-2050℃±0.5℃1099%RH±3%

15.压差范围、精度:0-900 Pa0.2级;

16.大气压力传感器:80120mbar0.5级;

17.测试参数:静压、功率、电压、电流、转速、温湿度、大气压力等;

18.控制参数:静压、差压;19.软件功能:显示:样件信息、所有参数、自动生成性能曲线(风量-风压、风量-功率、风量-转速、风量-效率)及报表,数据需存储

19.设备配置有不锈钢风室,进口集流器,辅助通风机以及变频器。

20.辅助通风机/被试通风机:低噪音轴流式风机,弘科电气SF3-2,机号3A0.37KW2800r/min380VAC

21.双面亚光密纹喷塑安装控制控箱1只、数显温度表、漏电保护器、电压表、带灯自锁按钮开关、控制箱面板

22.框架实验台方管、配脚轮均为万向轮带禁锢脚)。
