技术指标

说             明

装置特点

1、装置由反应系统和控制系统组成：不锈钢管式反应器密封性好；加热炉采用三段加热控温方式，温度控制灵活。恒温区较宽，采用高精度智能化仪表测、控温；整机流程设计合理，设备安装紧凑，操作方便，性能稳定，重现性好。

2、装置以乙基苯为原料，氧化铁系催化剂（Fe₂O₃-CuO-K₂O-Cr₂O-CeO₂)催化脱氢反应；催化剂装填方便，操作简单。

3、装置可锻炼学生稳定反应体系的操作能力，及对催化剂的活性评价、失活后通水蒸气活化除焦再生等的实践操作能力。

装置功能

1、了解以乙苯原料，氧化铁催化剂，在固定床反应器中制备苯乙烯的过程。

2、学会稳定工艺操作条件的方法。

3、掌握本实验的工艺流程及工艺操作。

主要配置

微型隔膜计量泵、气体转子流量计、混合器、汽化器、反应器、气液分离器、冷凝器、温度仪表、压力表、湿式气体流量计、阀门、实验管道、不锈钢框架及控制屏。

公用设施

水：装置需冷却水，自带和自来水管相连的接口。

电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：乙基苯、蒸馏水。

技术参数

1、汽化温度400℃，脱氢反应温度540~640℃，水∶乙苯=1.5∶1（体积比）30ml氧化铁催化剂。

2、小型管式固定床反应器：φ20×550mm，304不锈钢材质；热电偶套管，φ3mm，内插Φ1mm热电偶；催化剂装填量：5-30mL；最高使用压力，0.2MPa.

3、反应器加热炉：ф260×550mm，开启式，加热功率(三段加热)各1KW，加热形式：碳化硅炉管+金属内衬，最高使用温度，800℃；

4、微型隔膜计量泵:流量：0.2-10ml/min；冲程频率:120n/min，数量2台。

5、预热器：不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力：常压。

6、加料罐:体积500ml，材质：不锈钢，数量1个；液体混合器：50 ml，材质：304不锈钢，数量1个。

7、冷却器：ф57×300mm（内盘管）；使用压力：常压，数量2个。

8、气液分离器：ф57×150mm不锈钢304制作；使用压力：常压。

9、流量计：防腐转子流量计40-400ml/min，数量2台。

10、湿式流量计：2L，数量1个；精密指针压力表0-0.4MPa,数量2台。

11、控温仪表：宇电人工智能型仪表，精度FS≤0.2%，数量3台。

12、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。

13、框架为304不锈钢材质，结构紧凑，外形美观，流程简单。

14、外形尺寸：1500×600×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

转子流量计

手动阀控

乙苯加入量

计量泵

数字流量显示仪

冲程频率调节

水加入量

计量泵

数字流量显示仪

冲程频率调节

预热温度

K型热电偶

数字温度控制仪

固态调压模块

加热炉温度

K型热电偶

数字温度控制仪

固态调压模块

反应温度

K型热电偶

数字温度仪表

无

反应压力

指针式压力表

压力表就地显示

无

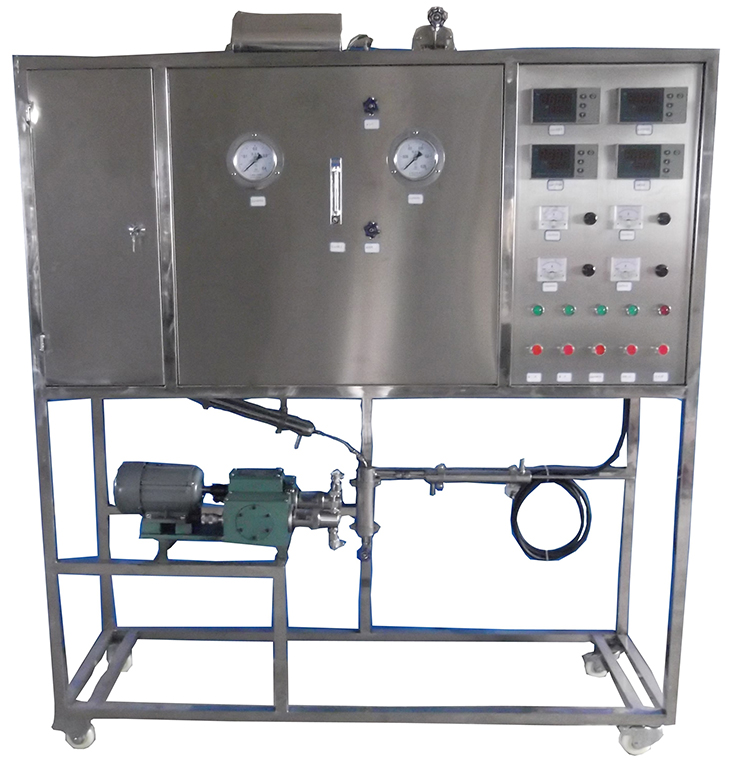

数字型乙苯脱氢实验装置 SBGY-306/II

测控组成

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

转子流量计

手动阀控

乙苯加入量

计量泵

数字流量显示仪，精度：0.5%FS

冲程频率调节

水加入量

计量泵

数字流量显示仪，精度：0.5%FS

冲程频率调节

预热温度

K型热电偶

数字温度控制仪，精度：0.5%FS

固态调压模块

加热炉温度

K型热电偶

数字温度控制仪，精度：0.5%FS

固态调压模块

反应温度

K型热电偶

数字温度仪表，精度：0.5%FS

无

反应压力

压力传感器

数字压力仪表，精度：0.5%FS

无

在线分析系统

用户可选配在线六通阀气体取样系统及气相色谱仪

软件组成

模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
