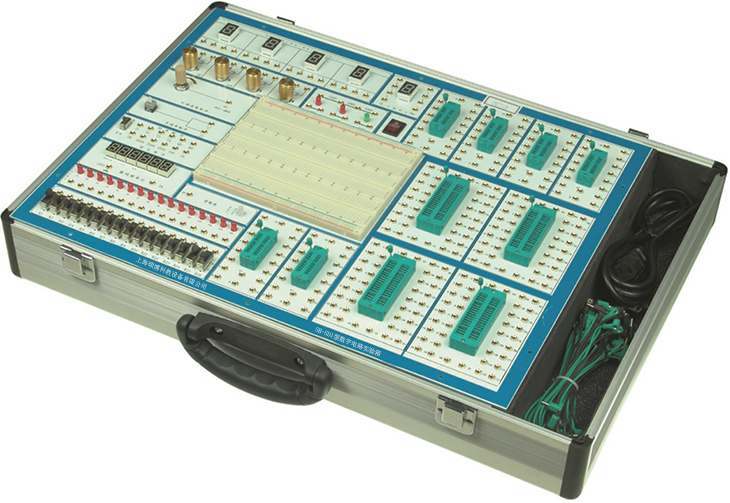

SB-SD1型数字电路实验箱
一、产品简介：
数字电路实验箱、数字电路实验室设备主要用于开设本科专业的《数字电子技术实验》课程，该课程是相应的《数字电子技术》理论课程中重要的实践环节。课程的任务是通过实验，使学生加深对所学理论课程内容的理解，激发学习兴趣，从实践上验证所学的理论知识;培养学生的实际动手能力、解决问题能力和设计数字电子电路的初步能力。
二、系统特点
1.配有多种信号源、电平指示、电平开关、数码管、频率计、电位器组等公用单元，锁紧插座、面包板等扩展区。可完成验证性实验、开放性实验及课程设计。
2.实验连线插孔采用叠插自锁式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；
3.电源输出均有过流保护，自动恢复功能。
4.实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。
5.系统配有"电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0"。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。
三、系统组成
1、电源：交流输入：220V±10% 、50Hz直流输出：±12V/0.3A 、 5V/2A
2、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
3、连续脉冲源：0～1MHz。
4、固定频率脉冲源6路，输出为TTL电平：1Hz、10Hz、1KHz、10KHz、100KHz、1MHz；
5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。
6、六位高精度数字频率计，测量范围：0-9.9999MHz ，误差<1Hz。
7、十六位逻辑电平输入开关：可输入低电平'0'、高电平'1'（为正逻辑）。
8、十六位逻辑电平指示灯：指示灯亮表示高电平'1'，指示灯灭表示低电平'0'。
9、数码管显示：四位由七段LED数码管组成的BCD码译码显示电路，及1位七段LED数码管。供数字钟、日历等实验显示用。
10、逻辑笔，红色：高电平；绿色：低电平；橙色：高阻；
11、可变电位器4只，阻值分别1K，50K，100K，680K。
12、开放实验区，用于扩展实验、课程设计使用。采用进口锁插座及进口面包板，接触良好，坚固耐用，使用灵活、方便。
（1）提供40芯锁紧插座4只，20芯锁紧插座6只，可插8芯～40芯的种IC。
（2）台湾产面包板三块，可接插电阻、电容、稳压管、二极管、三极管等元器件。
四、实验项目
1、门电路的逻辑功能及测试实验
2、组合逻辑电路（半加器、全加器及逻辑运算）实验
3、触发器实验（一） R-S、D、JK
4、触发器实验（二） 三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验
可选做如下实验
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、A/D、D/A转换电路实验
14、时序电路应用实验
15、四路优先判决电路实验
16、智力竟赛抢答器实验
17、电子秒表实验
18、3位半直流数字电压表实验
19、数字频率计实验
20、拔河游戏机实验
21、随机存储器及其应用实验
22、8路抢答器电路设计实验
23、数字钟电路的设计实验
24、交通灯控制逻辑电路设计实验
25、汽车尾灯控制电路
26、篮球竞赛30S计时器
五、配置清单
|
序号 |
实验室每人每套配置方案(二人为一组，一组用一张实验桌) |
|
|
1 |
SB-SD1 |
必配1台 |
|
2 |
示波器 |
自配1/2台 |
|
3 |
万用表 |
自配1只 |
|
4 |
实验桌 |
自配1/2张 |
|
5 |
实验椅 |
自配1 张 |
六、实验芯片（免费赠送）
|
编号 |
名称 |
型号 |
单套数量 |
|
1 |
集成块 |
74LS00 |
|
|
2 |
集成块 |
74LS04 |
|
|
3 |
集成块 |
74LS10 |
|
|
4 |
集成块 |
74LS20 |
|
|
5 |
集成块 |
74LS51 |
|
|
6 |
集成块 |
74LS54 |
|
|
7 |
集成块 |
74LS73 |
|
|
8 |
集成块 |
74LS74 |
|
|
9 |
集成块 |
74LS75 |
|
|
10 |
集成块 |
74LS86 |
|
|
11 |
集成块 |
74LS112 |
|
|
12 |
集成块 |
74LS125 |
|
|
13 |
集成块 |
74LS139 |
|
|
14 |
集成块 |
74LS153 |
|
|
15 |
集成块 |
74LS161 |
|
|
16 |
集成块 |
74LS175 |
|
|
17 |
集成块 |
74LS290 |
|
|
18 |
集成块 |
CD4001 |
1 |
|
19 |
集成块 |
CD4011 |
1 |
|
21 |
集成块 |
CD4043 |
1 |
|
22 |
集成块 |
NE555 |
2 |
|
23 |
集成块 |
μA741 |
1 |
|
24 |
集成块 |
CD4069 |
1 |
|
|
