SBZLY-37A智能家居控制系统实训装置

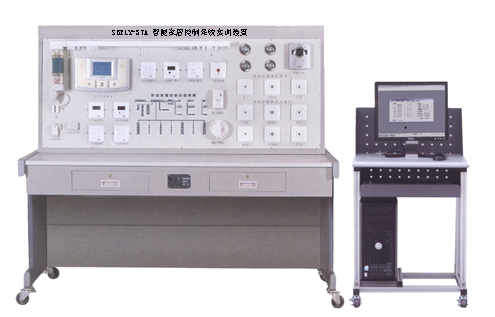

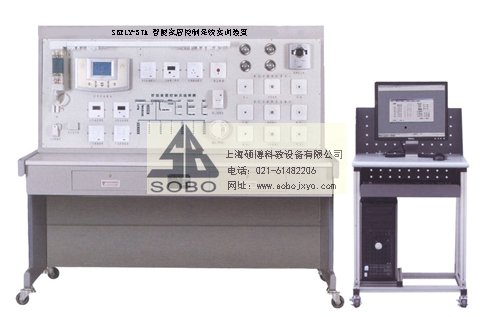

参考图片
一、系统概述
该系统提供了一个智能家居控制和管理平台，学生可以在实验设备上自己动手实现系统的布线、设备安装、系统调试等功能。系统的组成部件多为模块化设计，因而学生可根据系统的功能接口模块自主地构建家居系统的控制回路。
二、结构框图
三、系统特点
实训系统构建方便灵活
部件模块化设计，可延伸出不同的控制回路
四、技术参数
实训台工作电源：AC220V±10% 50Hz
工作环境：环境温度-20℃～+45℃ 相对湿度＜85%
外形尺寸：1668mm×805mm×1484mm
安全保护：具有漏电自动保护装置
五、实训项目
基本实训单元
模块的联动控制实训
灯光场景控制实训
无线遥控家电实训
APP操作控制家电实训
家电定时控制实训
六、基本配置
控制屏（铁质双层亚光密纹喷塑结构）
交流电源：单相220V 50Hz，带有过流保护装置。
实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，分别用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
系统控制主板
技术参数：
1、智能网关（局域网）
家庭智能设备控制中心；
随时随地智能操作无线接入设备；
可根据实际需求自定义场景，实现多种设备联动；
无线接入，低功耗，迎合新一代绿色设计理念；
DC 5V 1A AC/DC适配器
≤3W
500m（可视条件下）
1个10/100M自适应以太网WAN口
WiFi(局域网)
SPI FLASH 16MB
DDR2 32MB
2、网关摄像机
ZigBee无线智能技术；
支持移动侦测报警，时刻关注家庭安全；
高清光学镜头，拍摄画面稳定；
具有红外夜视功能；
本地存储安全，永久免费；
支持双向分时语音；
720P高清画质；
图像压缩比例高，远程摄像清晰；
可实现客户端录像、回放功能；
支持用户分享，允许多用户同时访问；
AC/DC适配器供电 DC 5V/1A
Max.3W
水平360°，前后＞180°（手动）
红外夜视5米内
最大支持Micro SD 32G
180°
Wi-Fi
PC+ABS，黑、白、蓝、白色Plus
3、零火线单路开关
智能控制单路灯具或电器设备开启、关闭；
支持本地、远程控制实时查看设备当前工作状态；
采用国家标准尺寸设计，方便替换普通墙面开关；
定时功能/智能设备联动/场景设定；
100-240VAC，50/60Hz
≤0.5W
2000W
1400W
PC，白色
UL94 V-0
4、零火线两路开关
智能控制二路灯具或电器设备开启、关闭；
支持本地、远程控制实时查看设备当前工作状态；
采用国家标准尺寸设计，方便替换普通墙面开关；
定时功能/智能设备联动/场景设定；
100-240VAC，50/60Hz
≤0.5W
2000W
1400W
PC，白色
UL94 V-0
5、半角度红外转发器
取代红外遥控器，智能控制电器设备；
具有学习和记忆多台红外设备的功能；
上千条红外数据存储数据空间，适用性更强；
实现各类红外遥控器设备本地、远程控制；
拥有强大云端红外码库，可以基本匹配市场上所有畅销红外遥控设备；
DC 3V
5m-8m
红外控制角度90°
PC+ABS，白色
UL94 V-2
6、墙面插座
智能控制电器设备通断电；
支持远程查看、控制；
定时功能/智能设备联动/场景设定；
110～240VAC 50/60HZ
10A
≤0.5W
7、窗帘电机
智能控制窗帘打开，关闭，暂停；
支持远程查看、控制；
定时功能/智能设备联动/场景设定；
220VAC
75W
安全载重100kg
20cm/s
铝合金+PC，白色
UL94 V-0
8、六路场景开关
实现开关类设备远程控制功能；
实现设备间绑定、场景联动，一键掌握；
可自定义不同模式实现场景变换；
外观设计简单大方，操作方便；
内置天线
DC 3V
＜3μA
2节CR2450，纽扣电池
2.405~2.480GHz
100m（视具体环境情况）
PC+ABS，珍珠白
UL94 V-2
墙面式、86暗盒、便携式
9、可视密码指纹锁
指纹把手，精准识别，更人性化；
可视门铃，安全可见，夜视无忧；
远程控制，可疑人物拍照，逗留检测；
六层防护；
超低功耗；
联动智能家居；
DC 6V
8节AA 4节使用，4节备用
＜80μA
zigbee、wifi
9V叠层电池、USB TYPE C
指纹、密码、NFC、app、钥匙
720P
10、红外入侵探测器
探测到移动物体，及时报警；
与其他设备联动，多重设防；
无线传输方式报警，反应迅速；
抗干扰能力强，误报率低；
探测范围可自由调节；
DC 3V
探头前方6米的扇形区域
2.4~3米
两次事件
90°
＜20μA
PC，白色
UL94 V-2
11、门窗磁探测器
可本地、远程监控门窗当前状态；
门窗非法打开将第一时间发送报警信息；
可通过场景设置，实现设备之间的联动；
无线传输方式报警，抗干扰能力强；
低功耗，节能环保；
嵌入式设计，体积小巧，更好隐藏；
DC 3V
≤4μA
1.2μA at开门、4μA at关门
20mm
CR2*1
门窗式
PC，白色
UL94 V-2
12、可燃气泄漏探测器
用于监测可燃气泄漏；
智能实现及时发出报警信息；
可联动相关智能设备，及时处理；
运行可靠、性能稳定、误报率低；
抗干扰能力强，自动调节灵敏度；
100-240V AC,50/60Hz
＜5W
＜3W
＞80dB(一米处)
9%LEL±1%
天然气、液化气
催化剂接触燃烧式传感器
2.405~2.480GHz
300m（视具体环境情况）
98*45mm
PC，白色
UL94 V-0
侧壁式
13、烟雾火警探测器
用于监测烟雾；
具有防拆报警功能；
抗干扰能力强，误报率低；
可实时探测并发出报警信息；
DC 3V
＜25μA
CR2*1
<80mA
>70dB，3m
联网输出 /声光显示
PC，白色
UL94 V-2
14、二氧化碳监测器
时刻监测室内二氧化碳浓度；
可与物联其他智能产品设置自定义场景模式；
外壳选用高抗冲击材料，坚固、耐用；
＜13W
＜8W
400~2000 ppm±3%
1200 ppm（默认值）
二氧化碳
非色散红外（NDIR）
2.405~2.480GHz
100m（视具体环境情况）
PC，白色
UL94 V-0
吸顶式
15、温湿度监测器
自动监测当前温湿度；
可联动相关智能设备，对当前环境及时采取措施；
无需布线，安装方便；
低功耗，节能环保；
内置天线
DC 3V
＜2μA
＜10mA
1节CR2
2.405~2.480GHz
100m（视具体环境情况）
PC，白色
UL94 V-2
（-10℃~0℃ /±1℃）（0℃~+60℃ /±0.5℃）（60℃~70℃ /±1℃）
5%~95%RH/±4.5
底座固定
16、光照监测器
时刻监测室内环境光强；
可联动相关智能设备，智能切换场景；
外观时尚精巧；
DC 3V
＜2μA
＜2mA
1节CR2
2.405~2.480GHz
100m（视具体环境情况）
PC，白色
UL94 V-2
1-65535 Lx
±7%
底座固定
|
