双级压缩机式制冷系统实验装置

SB-SJAL双级压缩机式制冷系统实验装置



双级压缩机式制冷系统实验装置,双级压缩制冷实训装置:随着制冷技术的发展,对于用冷量大的系统采用单机双级压缩制冷装置己不是最佳方案,而采用单机配打双级压缩制冷装置得到越来越广泛的应用。主要介绍双级压缩制冷过程中间压力对制冷系数的影响,从而为设计单机配打双级压缩制冷装置时,合理的选择中间压力提供依据。
随着我国国民经济和社会的发展,双级压缩制冷技术已在国防、科研、化工、医院、食品等建筑中广泛应用,从而使国民经济和社会发展用于制冷技术方面的能耗逐年增长。一些单位或工厂企业使用双级压缩制冷技术面越来越广,而对于单机配打双级压缩制冷装置设计使用过程中的通常是简单选择中间温度,也因为目前国内、外对于双级压缩制冷中间温度没有系统的标准,实际运行过程中具有一定的随意性,从而导致双级压缩冷冻机经常不处于最大制冷系数的工况下工作,影响整套设备的制冷效果,不利于节能要求。

一、概述

1、双级压缩机式制冷系统实验装置是将压缩过程分两次来实现,即将自蒸发器来的压力为P0的制冷剂蒸气,先用低压压缩机(或压缩机的低压级)压缩到中间压力Pm,然后再用高压压缩机(或压缩机的高压级)压缩到冷凝压力。因此,它需要用两台压缩机,或使用双级压缩机。

2、本装置采用一级节流中间不完全冷却的双级压缩制冷循环。实验中可计算中间压力pm和中间温度tm的确定:理想的中间压力pm运算。

3、根据系统原理:学会使用lgp-h图计算系统参数。

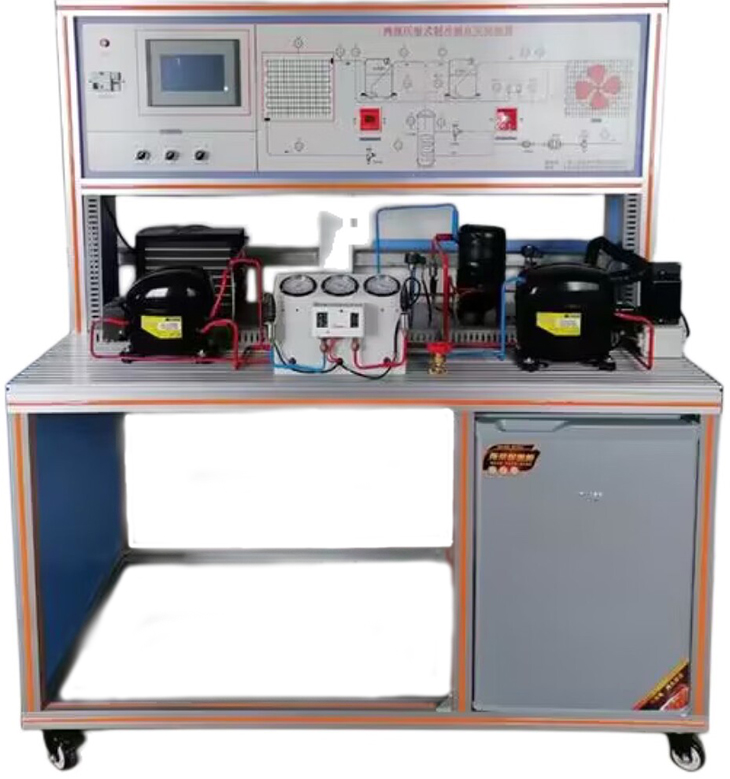

参考图片

二、主要技术性能:

1、输入电源:三相五线~220±10% 50Hz

2、工作环境:环境温度范围为-5℃+40℃  相对湿度<85%(25℃)  海拔<4000m

3、装置容量:≤1kVA

4、噪声:≤40dB(A)

5、制冷装置能达:-40℃

6、安全保护:具有电流漏电流保护装置,安全符合国家标准。

7、制冷量:1.0KW

8、一级节流中间不完全冷却的双级压缩制冷循环

9、尺寸:100*800*1600MM

*10、流量可调节,调节方式:触摸屏

*11、控制信号:4-20可随意调节压缩机节流功率

三、主要配置

装置应包含数据采集系统屏、实训台、交流电源控制、低温保温箱体,蒸发器、冷凝器、高级压缩机、低级压缩机、冷凝风扇、中间冷却系统等,管路中还设有控制阀等实训所必需的部件组成的二级压压缩机循环制冷系统。

1、实训台是工业铝材4040结构,桌面采用2080铁质面板。防水结构坚固。实训台有四个万向轮方便移动。

2、控制面板:面板上印刷有制冷系统原理图,结合系统中实际制冷器件,可很好的理解各个系统器件在制冷系统中的作用。彩色形式代表制冷剂各种工况状态。

3、高级压缩机:为中温压缩机220V/50HZ

4、低级压缩机:为中温压缩机220V/50HZ

5、中间温度冷却系统:由特殊的结构组成,装有温度压力、传感器。

6、制冷系统表:检测单元提供3只真空压力表(精度不低于2.5级),测量范围分别为-0.10.9MPa-0.11.5MPa-0.13.5MPa,可显示系统工作时不同位置的压力变化。

7、变送器:压力变送器3只,4-20MA/0.5级,测量范围分别为-0.13.5MPa,可显示系统工作时关键高压、中间压力、低压、三点的压力变化关系。

8、温度检测单元:采用PT100传感器(精度不低于0.5级),分别测量:高温度机出口温度、低温度机出口温度,冷凝出口、冷凝器温度和蒸发器温度等,通过测量的温度可分析双级压缩机级的工作状况,在实验中画出压焓图。

9、压力控制器:实验时,在压力超过一定值时系统切断电源。

*10、制冷变量调节系统:采用7寸触摸屏控制,在高温系统、低温系统的节流采用可变流量制冷冷变量调节系统。制冷剂流量可为电位手动设,提高实验的可操作范围。手动设定调节功能,可在机组开发和调试阶段,可以通过控制器手动调节功能,取得有效的试验数据。在蒸发器不同压力下,实现压缩机在不同制冷量的测试,具有压缩机过冷/过热自动调节, 改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法,操作调节方式,技术参数调整。嵌入式触摸屏主机系统由显示模块、功能模块、嵌入式触摸屏主机,采用触摸屏控制,可直接进入系统调节,电压5-36V/50HZ,带开机语音功能,尺寸7寸,内存156M,电容式。

1)、可显示压缩机排气温度、压缩机吸气温度、蒸发器温度、冷凝温度。

2)、上位机软件同时在线同时监控系统的状态(选配)。数码管显示器在线显示开度、温度以及故障代码。数码管显示器在线显示开度和温度以及故障代码.

11、控制屏:高级机、低压机电源电压、电流。采用7寸触摸屏显示,测量范围0~25A。可显示电流、电压、功率、功率因数、有功功率、无功功率、视在功率

四、实训功能

1、双级压缩式制冷系统原理。

2、双级压缩式低温制冷的系统电气部件检测实训。

3、双级压缩式低温制冷的系统启动、运行和调试实训。

4、根据系统原理:学会使用lgp-h图。

5、高级机流量调节实验分析

6、低级机流量调节实验分析

7、中间冷却器的作用分析

8、一级节流中间不完全冷却的双级压缩制冷循环

9、单位质量制冷剂的制冷量计算

10、低压级单位质量制冷剂的压缩功计算

11、低压级制冷剂质量循环量计算

12、低压级压缩机的理论功率P_d 计算

13、高压级压缩机的排气量Vpg计算

14、低压级压缩机的排气量Vpd计算

15、两级压缩制冷系数ε的确定计算

16、中间压力pm和中间温度tm的确定计算

17、理想的中间压力pm可按下式运算
