换热器综实验装置(数据采集)

SB-JYD3型换热器综实验装置(数据采集)



一、产品概述

目前我国传热元件的结构形式繁多,其换热性能差异较大,在合理选用和设计换热器的过程中,传热系数是度量其性能好坏的重要指标。本装置以应用较为广泛的间壁式换热器(共有套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器四种)为实验对象,可完成其性能测试实验。适合《工程热力学》、《传热学》、《热工学》等相关课程的实验教学。

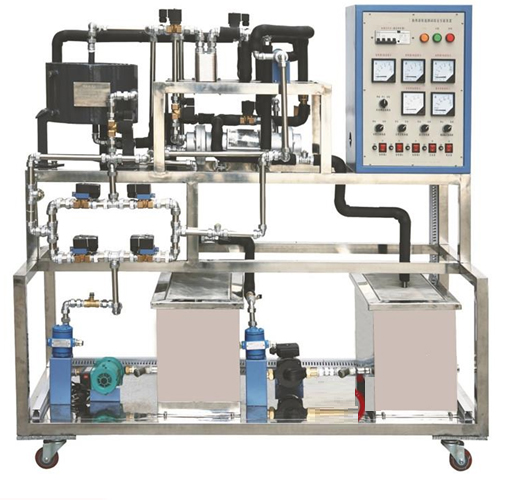

设备图片

二、系统特点

1.采用四种不同结构的换热器(分别为套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器)进行性能测量。

2.实验装置可测定换热器总的传热系数、对数传热温差和热平衡误差等,并能根据不同的换热器对传热情况和性能进行比较分析。

3.实验装置采用工业现场的真实换热器部件,与实际应用接轨。

三、技术参数

1.输入电源:三相四线(三相五线)AC380V±10% 50Hz

2.工作环境:温度-10℃+40℃  相对湿度<85%(25℃) 海拔<4000m

3.装置容量:<5.0kVA

4.外形尺寸:1800 mm×650 mm×1500mm

5.套管式换热器:换热面积0.14m2,材质:碳钢制作,接口尺寸:G3/4″外螺纹,外形尺寸:直径×长度=Φ114mm×600mm

6.螺旋板式换热器:换热面积1m2,材质:碳钢制作,接口尺寸:G3/4″外螺纹,外形尺寸:直径×高度=Φ300mm×200mm

7.列管式换热器:换热面积0.5m2,换热管:紫铜螺纹管,接口尺寸:管程为R3/4″内螺纹,R1″内螺纹,外形尺寸:直径×长度=Φ89mm×454mm

8.钎焊板式换热器:总换热面积0.144m2,板片材质:304不锈钢,接口尺寸: R1/2″内螺纹,外形尺寸:宽××=73mm×191 mm×34mm

9.涡轮流量计:0.251.2m3/h,电源24V,温度-20120℃,输出信号420mA,数量:2

10.热水泵:量程:8L/min,电源:220V,扬程:8m,功率:90W,数量:2

11.智能温度调节仪:包括三种,分别为一路、两路和四路显示,均配备有光电隔离的RS485通讯接口,采用特定的通讯协议

12.电加热器总功率:<4kW

13.安全保护:具有接地保护、漏电保护功能,安全符合国家标准

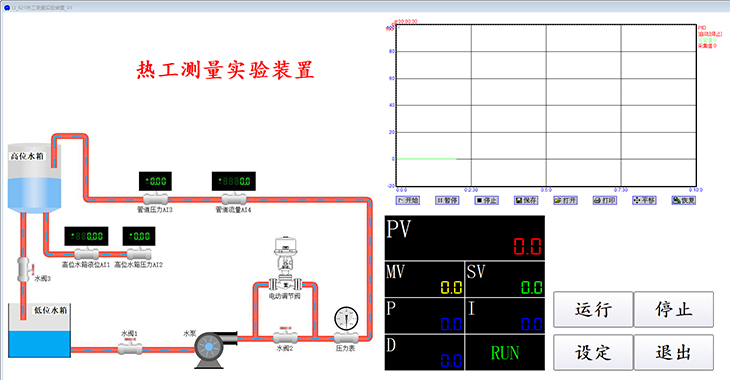

14、触摸屏软件:显示电流,功率、电压,各个点的温度,模式工况

四:实验内容:

壳管式式换热器的结构性认识。工作原理。

板式换热器的结构性认识。工作原理

列管式换热器的结构性认识。工作原理

套管式换热器的结构性认识。工作原理

壳管式式换热器的性能测试

板式换热器的性能测试

列管式换热器的性能测试

套管式换热器的性能测试
