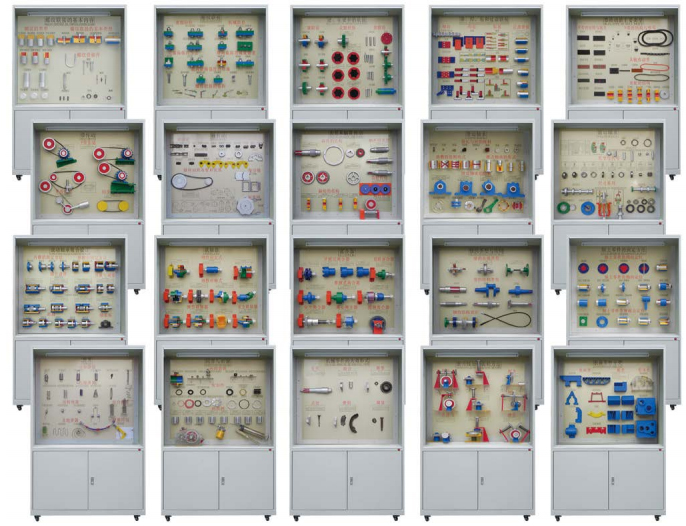

SB20-432型机械零件陈列柜

一、机械零件陈列柜概述

上海硕博专业生产机械系列陈列柜,为了配合教学需要,教具产品逐步走向现代化发展,在原有基础上,研制了一套机械零件示教陈列柜。

该套共分二十个柜400余种物零件模型。柜体采用SPCC冷扎板焊成,坚固美观,表面采用中温磷化防锈漆、平光漆,静电喷涂。模型材料采用进口有机板制造,板面附有必要的图表和文字说明,演示形象逼真,运行可靠,制作工艺美观,使用本陈列柜可提高教学效果,节约学时是一套现代化机械课程教学应用实验室设备。

二、机械零件陈列柜技术规格:

1、机械零件陈列柜共分二十个单体陈列柜组成,陈列柜体外形尺寸:1200×400×1900mm(长××高)。

2、柜体采用SPCC冷扎板焊接而成,表面采用中温磷化喷塑制作,柜体刚性好。柜内陈列面板为超豪华铝塑夹层板,承载性好。板面附有必要的图表和文字说明,外形美观大方,经久耐用。

3、柜顶部装有照明日光灯,柜背设有对开门,有利维护设备和方便维修。柜下部设有柜箱,方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮,方便移动,符合人机工程要求。

4、模型材料采用亚克力有机板与工程塑料制造。

5、传动模型采用开关控制运动,运转平稳。

三、机械零件示教陈列柜,各柜内容如下:

序号与名称

陈列柜内容

第一柜

螺纹联接的基本内容

螺纹类型:普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、双线螺纹、三线螺纹。

螺纹联接的类型:螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。

螺栓11件、螺柱4件、螺钉9件、紧定螺钉5件、螺母12件、垫圈7件。

第二柜

螺纹联接

摩擦防松:对顶螺母、锁紧热圈收口防松螺母、开缝收口,带尼龙圈防松螺母、弹簧垫圈。

机械防松:止动垫圈、止动垫圈子与圆螺母、开口销与六角开槽螺母、串联钢丝。

横向截荷的减载装置:斜垫圈、凸台、沉头坑、减载套筒、减载键、减截销。

提高联接强度的措施:加弹性无件、内斜螺母、空心螺栓、腰状杆螺栓,大圆角螺栓、沉割螺母、螺纹联接的装拆。

第三柜

键、花键和销联接

键联接:普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键。

花键联接:矩形花键3件,渐开线花键2件。三角形花键。

销联接:圆柱销3件、圆锥销4件、导形销3件、安全销3件、定位、联接、安全。

第四柜

铆、焊、粘和过盈联接

铆接:常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头。

焊接:坡口型式、搭接、对接、角接。

粘接:板接、管接、角接。

过盈联接:圆柱面过盈联接,圆锥面过盈联接。

第五柜

带传动的主要类型

平带的材料与接头:皮革带、编制带、胶帆布平带、高速环形胶带、锦纶片复合带、斜面接头、斜面阶梯接头、胶带的接头、缝线接头、皮革线接头。

V带的结构与型号:O型、A型、B型、C型、D型、E型、宽V带、窄V带、活络V带、其他传动带、联组V带、普通V带、双面V带、多楔带、圆带、梯形齿同步带。

带轮的结构:实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮。

第六柜

带传动

V型带传动:自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置。

平带传动:张紧轮装置

同步带传动

第七柜

链传动

传动链:滚子链、内链片及套筒、滚子、外链片销轴、内链片、外链片、单节距双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带内导片齿形链、带外导片齿形链、圆销式、滚柱式、键柱式、轴瓦式、方框链、平顶链、圆环链、链传动的布置和张紧。

第八柜

齿轮与蜗杆传动

齿轮的结构:齿轮轴2件、实心式齿轮2件、腹板式齿轮2件、轮幅式齿轮。

蜗杆的类型:阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆。

蜗杆的结构:整体式蜗轮、轮箍式蜗轮、螺栓联接式蜗轮、镶铸式蜗轮、蜗杆传动、齿轮传动。

第九柜

滑动轴承

轴瓦与衬的材料:轴瓦合金、青铜、黄铜、灰铸铁、微型轴承、橡胶、尼龙、四氟、酚荃树脂。

油槽的结构形式5件、推动轴承的形式:实心、空心、单环、多环。

滑动轴的结构:整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、

自动调心滑动轴承、固定瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连

杆、静压轴承。

第十柜

滚动轴承

内圈、保持架、外圈、球、短圆柱滚子、长圆柱滚子、螺纹滚子、圆锥滚子、

鼓形滚子、滚针。

类型与代号:深沟球轴承、调心球轴承、调心滚子轴承、圆柱滚子轴承、滚针

轴承、螺旋滚子轴承、角接触轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。

尺寸系列:直径系列、内圈固定外圈转动、外圈固定内圈旋动、滚动轴承的安装方法、滚动轴承拆卸工艺、内径系列7件,宽度系列4件。

第十一柜

滚动轴承组合设计

内圈的固定方法:弹簧挡圈、轴端压板、圆螺母、锥形套筒。

外圈的固定方法:轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯。

组合设计:两端固定式3件、两端游动、一端固定一端游动2

顶紧与调整:滚动轴承的调整、滚动轴承的顶紧。

密封:毛毡式、皮碗式、环隙式、迷宫式、螺纹式、轴承座

第十二柜

联轴器

弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴器、滑块联轴器、

剪销式安全联轴器。

第十三柜

离合器

牙嵌禽合器矩形牙、梯形、正三角形牙、锯齿离合器、单圆盘摩擦离合器、

圆锥摩擦禽合器、多圆盘摩擦离合器、牙嵌式安全禽合器、离心离合器、超越

离合器。

第十四柜

轴的类型与应用

转轴、心轴、传动轴、齿轮轴、化键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的

结构设计。

第十五柜

轴上零件的固定方法

键联接、花键联接、成形联接、销联接、过盈联接、轴肩—弹性挡圈、轴肩—圆螺母、轴肩—双圆螺母、轴肩—套筒、轴肩—弹性挡圈2年、圆锥形轴头—轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轮毂部分夹紧联接、弹性套联接、弹性环联接、弹性盘联接。

第十六柜

弹簧

拉伸弹簧:圆钩环、半圆钩环、偏心圆钩环、锥形闭合端弹簧、可调拉簧。

压缩弹簧:端面拼紧磨平弹簧、端面不拼紧不磨平弹簧、矩形截面压缩弹簧、

中凸弹簧、中凹弹簧、圆锥螺旋弹簧。

扭转弹簧:外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧。

其他弹簧:碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧。

并列组合弹簧、直列组合弹簧、转换机构。

第十七柜

润滑与密封

润滑装置:压配式压注油杯、油绳式有杯、接头式压注油油杯,直通式注油杯、

油标。

密封件:O型橡密封圈2件、矩形橡密封圈2件、尼龙垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片、切口:插入搭接、活塞环、

切口:斜搭接、双口型油封、T型油封、Y型油封、V型油封。

润滑剂8件、机油枪、牛油枪。

第十八柜

机械零件的失效形式

胶合、断裂、腐蚀、磨损、点蚀、残余变形

第十九柜

渐开线加工齿轮方法

仿形法加工齿轮2件、用滚刀加工齿轮、用插齿刀加工齿2件、用齿条插刀加

工齿轮、用刨加工齿轮、剃齿加工齿轮、用碟形砂轮摩齿

第二十柜

机座零件分类

卧式机座、门工机座、立式机座、环式机座、桁架式机坐、框架式机座、框架式机座、基座几基板、台架式支座、板类助板布置7件、减速器箱体2件、变速箱箱体。

注:柜上玻璃属易碎品,由需方单位自配;
