智能温度控制实训装置,自动温度测控实验装置

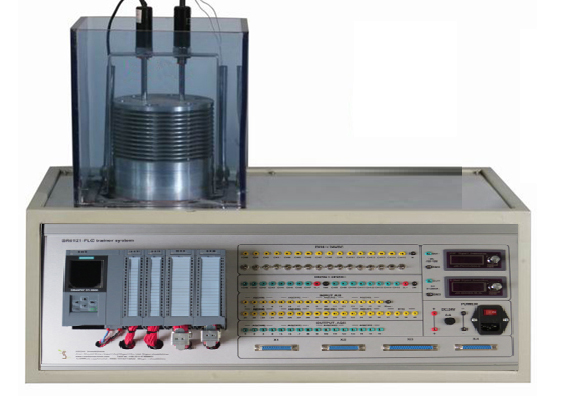

SB-TMP智能温度控制实训装置



一、智能温度控制实训设备概述:

温度测控实训装置是实验温度范围0-100℃,可快速升温,快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、风扇、K热电偶、水银温度计、Pt100传感变送器、智能温控仪表等组成。可以和PLC组成温度检测和闭环PID调节温度控制系统。提供温度检测:①Pt100(选用0-250℃),温度变送器(0-10V信号)。②K型热电偶(输出mV级控制信号)。通过PLC与上位机通讯。控制参数可以在上位机中设置。上位机软件采用MCGS全中文工控组态软件,实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。

二、技术参数:

1.输入电源:单相三线~220V±10%  50Hz

2.气源:0.2Mpa0.55Mpa

3.工作环境:温度-10℃+40℃ 相对湿度≤85%25℃)海拔<4000m

4.装置容量:<0.5kVA

5.外形尺寸:1000mm×640mm×1200mm

二、基本配置:

序号

名称

型号或简要说明

数量

单位

1

铁质喷塑机座



1

2

小型风扇



2

3

恒温室

材质:亚克力

1

4

加热棒

功率:0.4KW

1

5

温度传感器

PT100

2

6

变送器



1

8

固态继电器



1

9

接线端子

接线端子外径4mm

22

10

手动阀



1

11

红色按钮



1

12

绿色按钮



1

13

红色指示灯



2

14

绿色指示灯



2

15

ST30



1

16

EM AM03



1

三、实验内容:

1、热电阻、热电偶、水银温度计等温度检测、传感变送的原理认识实验

2Pt100温度特性实验(用万用表测Pt100电阻变化)

3K型热电偶特性测试实验(用万用表测K型热电偶毫伏输出)

4、温度仪表PID控制实验

5、温度上位机组态控制实验

6、利用PLC做温度闭环控制

7、利用MCGS中文组态软件和温度测控实验装置进行组态工程编程训练实验

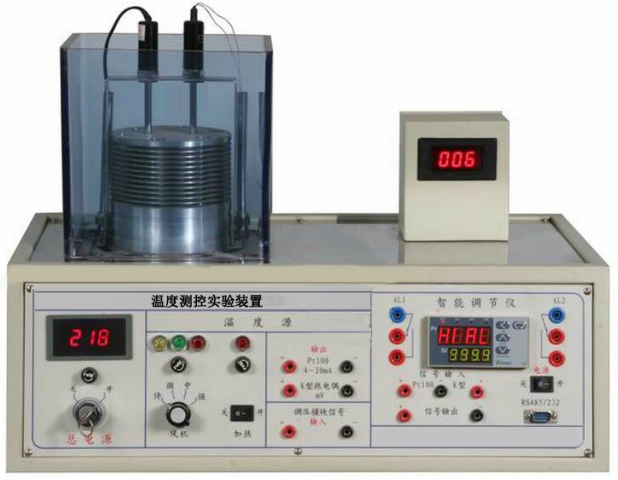

SB-GD06PLC自动温度测控实验装置



一、装置概述

1、温度测控实验装置,实验温度范围0-100℃,可快速升温,快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、K型温度传感器及Pt100传感变送器等组成。可以和PLC组成温度检测和闭环PID调节温度控制系统。

2、提供温度检测:

Pt100(选用0-250℃),温度变送器(4-20mADC信号)。

K型热电偶(输出mV级控制信号)。

③工业水银温度计0-300℃

④配有3LED温显表。

3、该训练设备是西门子PLC可编程控制器: S7-200SMART CPUCR40数字量24 点输入/16 点输出。通过相关实验,可以熟悉PLC的基本使用和编程方法,编程软件的使用等。培养学生相应的知识和技能,适合职业学校、职业学校、中等职业学校和技术学校相关专业的教学和技能培训与考核。

4、通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。

5、本装置具有安全保护,提供标准信号及相关测试点供单片机接入进行编程实验。

1PLC模块的所有输入和输出端子通过传输端子引出到面板上,并与D2测试线连接。

2PLC模块选用西门子PLC,提供数字输入814输出,模拟量输入62输出,支持RS232RS485通讯。

3)模块配有直流0-30V电压表。

4)配备2套模拟DC0-10输出。

二、装置功能

1.热电阻、热电偶、水银温度计等温度检测、传感变送的原理认识实验。

2.温度模拟标定方法实验。

3.Pt100温度特性实验(用万用表测Pt100电阻变化)。

4.K型热电偶特性测试实验(用万用表测K型热电偶毫伏输出)。

5.温度仪表PID控制实验。

6.温度上位机组态控制实验。

7.研究分析不同PID参数值对控制系统的动态特性、静态特性性能影响与评价。

8.利用组态软件和温度测控实验装置进行组态工程编程训练实验。

三、技术参数

1)输入电源:单相三线制220V±10%50Hz

2)外形尺寸:297毫米×230毫米×80毫米

3)总容量:<500VA

4)重量:<100公斤

5)工作条件:环境温度-10°C~+40°C 相对湿度<85%25°C
