[产品型号]:SBASFT-08B [产品名称]:透明教学自动扶梯教学模型 [价    格]: [在线客服]:

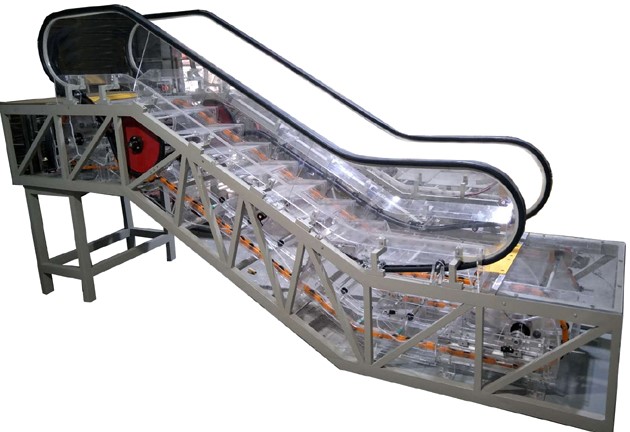

SBASFT-08B透明教学自动扶梯教学模型



专业生产:自动扶梯实验装置,自动扶梯实训设备,自动扶梯教学模型,自动扶梯实训装置,自动扶梯实验台,电梯维修培训设备,自动扶梯教学实训装置,自动扶梯维修实训设备

一、自动扶梯教学模型概述

透明教学自动扶梯模型,适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。扶梯模拟实训装置采用优质方管焊接密纹喷塑组装成扶梯桁架,梯级踏板系统、扶手带系统、曳引机系统,设备台架、安全检测系统,电气控制控制系统等。

二、自动扶梯教学模型技术参数

1、输入电源:三相四线(或三相五线)AC380V±10% ,工频50Hz

2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%25℃);

3、整机容量:≤2.5kVA

4、扶梯尺寸:3700mm(长)×850mm(宽)×1500mm(高);

5、提升高度:300mm

6、控制方式:PLC或微机控制。

7、安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。

8、整体重量:400kg

三、自动扶梯教学模型配置清单

序号

名称

主要技术指标

数量

单位

备注

1

扶梯桁架

材料:铁质密纹喷塑

1

平台周围设有扶手

2

金属桁架

材料:铁质密纹喷塑

1

含梯路导轨

3

驱动主机

额定电压:AC380;额定电流3.7A,电机功率:1.5KW;减速比:301,制动电压DC99V

1

含电机、减速箱、制动器

4

驱动链

节距:120mm

2



5

梯级

亚克力板

1



6

梯级传动链

亚克力板

2



7

张紧装置

含梯级链轮、轴、张紧小车以及梯级链的弹簧等;

1



8

扶手带

黑色,橡胶

2



9

扶手带摩擦轮

橡胶

2



10

扶手导轨

金属导轨和滚动轴承尼龙导轮组成;

2



11

扶手玻璃

材料:有机玻璃;厚度:10mm

1



12

围裙板

表面材质:有机玻璃;

1



13

控制柜

采用可编程PLC或微机控制系统

1



14

楼层板

表面材质:有机玻璃;

1



15

扶梯安全开关

常用安全保护回路开关

1



16

实训工具

日常使用

1

详见工具清单

17

配套资料

电气原理图包括动力线路、安全回路、故障显示、接线图等,说明书包括安装说明、机械维保说明以及用户使用手册

1



自动扶梯模型配套工具清单

序号

名称

型号/规格

数量

单位

1

卷尺

3m

1

2

万用表

MF47

1

3

内六角扳手(组套)

BM-C9

1

4

梅花开口两用扳手

10

1

5

梅花开口两用扳手

13

1

6

T型六角扳手

5mm

1

7

开口扳手

810

1

8

开口扳手

1214

1

9

一字穿心螺丝批

5×75

1

10

十字穿心螺丝批

2×75

1

11

工具箱

中号

1

12

尖嘴钳

6

1

13

斜口钳

5

1

14

活扳手

300×36

1

15

钢板尺

300mm

1

四、自动扶梯模型实训项目

1、认识自动扶梯的组成结构名称及作用(涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等)。

2、认识自动扶梯安装保护装置的作用、安装位置、检修。

3、自动扶梯的基本安全操作与使用;

4、梯级的拆装操作;

5、梳齿板的调整;

6、扶手带的张紧的调整;

7、梯级链张紧的调整;

8、驱动链的调整;

9、制动器的调整;

10、维护保养前的基本安全知识操作与;

11、日常维护保养;

12、自动扶梯紧急救援;

13、自动扶梯安全回路故障查找及排除;

14、自动扶梯安全监控电路故障查找及排除;

15、自动扶梯动力电路故障查找及排除;

16、自动扶梯控制电路故障查找及排除。
