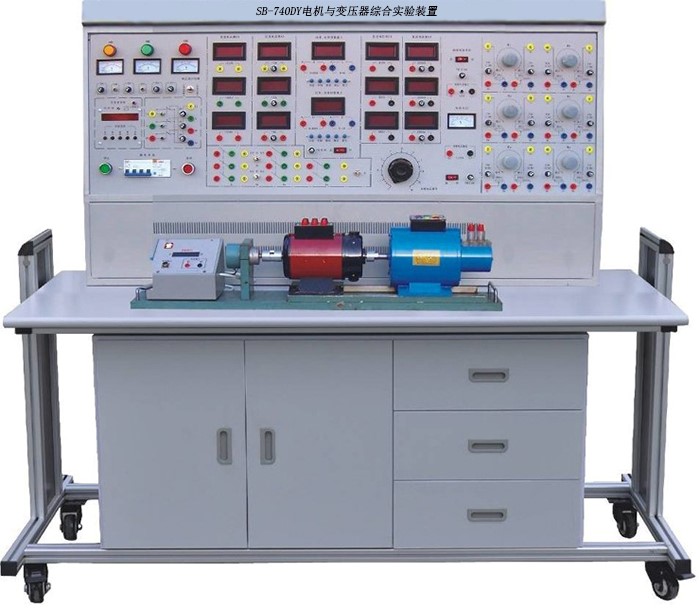

                       SB-740DY电机与变压器综合实验装置

本装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄,适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备。

单价:29500元/台


一、产品特点
1、综合性强:即能完成"电机拖动"实验又能完成单、三相变压器实验,还可扩展电气控制技术实验。
2、整套性强:从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。
3、电机导轨采用不锈钢制造,底板采用20mm厚轧钢板,电机运行噪音小,永不变形,保证了设备长期运行。
4、用"校正直流测功机"测原动机输出功率,完全克服了以往"涡流测功机"死区大、误差大的缺点。配套的小型电机经过特殊设计,其特性和参数可模拟中小型电机,学生通过实验可加深对电机理论的理解。
5、设有电压型和电流型漏电保护,相间、线间过载或短路由单片机全程监控自动保护功能。
6、设有定时器兼报警记录仪,适应实验室的开放式教学,便于老师对实验的管理与考核。

二、技术性能
1、输入电源:三相四线380V±10% 50Hz
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、重 量:300Kg
5、外形尺寸:1600×750×1300(mm)

三、实验项目:
(一)直流电机实验
1、认识实验
2、直流发电机
3、直流并励电动机
4、直流电动机启动:串电阻启动、降压启动
5、直流电动机改变转向的方法
6、直流电动机调速特性实验:改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压
(二)单相变压器实验
1、单相变压器变比K
2、单相变压器空载实验,测取变压器空载数据IO、PO和UO。
3、单相变压器短路实验,测取变压器短路数据UK、IK和RK。
4、单相变压器负载实验,测取变压器负载数据UZ = f(IZ)。
(三)三相变压器实验
1、三相变压器绕组极性的测定
2、三相变压器联结组别的测定

(四)异步电动机实验
1、三相绕线式异步电动机定子电阻的测试
2、三相异步电动机空载实验:测取空载时电压U0,电流I0、三相功率P0,绘制空载特性曲线
3、三相异步电动机短路实验:测取短路时电压UK,电流IK、功率PK,绘制短路特性曲线
4、三相异步电动机参数的求取
5、三相异步电动机在各种运行状态下的机械特性

四、装置的基本配备
(一)实训屏(铁质双导亚光密纹喷塑,铝质面板)
1、交流电源:提供三相0~450V可调交流电源,同时可得到单相0~250V可调的交流电源(配有一台三相同轴联动自耦调压器,功率1.5KVA)。可调交流电源输出处设有过流保护装置,当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表,通过切换开关,可指示三相电网电压和三相调压输出电压,并有指示灯指示外部电源输入和工作电源输出。
2、高压直流电源:提供220V(0.5A)励磁电源及0~250V(2A)连续可调稳压电枢电源。并有数显电压表指示。
3、定时器兼报警记录仪:具有设定时间、定时报警、切断电源及记录各种告警次数功能。
4、测量仪表
(1)直流数显电流表三只:量程2000mA,0.5级
(2)直流数显电压表三只:量程300V,0.5级
(3)交流数显电流表三只:量程3A,0.5级
(4)交流数显电压表三只:量程500V,0.5级
(5)智能型功率、功率因数表二只:由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示"L",容性显示"C",纯电阻不显示),并可存储15组测量数据,供随时查阅。
5、三相转换开关二组,单相转换开关一组
6、三相可调电阻器(三组90Ω×2/1.3A)
7、三相可调电阻器(三组900Ω×2/0.41A)
(二)器材配备
1、单相变压器三只,原边220V/0.35A,副边55V/1.4A
2、直流并(他)励电动机 1台
3、校正直流测功机 1台
4、绕线机交流异步电动机 1台
5、不锈钢电机导轨:光码盘测速系统及数显转速表,不锈钢导轨平整度好、无应力变形、加工精细、同心度与互换性好、电机运行噪音小。
6、灯箱负载
7、安全导线:采用高可靠护套结构手枪插连接法,具有柔软、耐压高、强度大、防硬化、韧性好等优点。
(三)实验桌
实验桌主体为双层铁质亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,造型美观大方。

                                       SB-740H电机原理及电机拖动实验系统

单价:46000元/台

一、系统构成
1、实验装置采用立式机柜,机柜内采用模块化设计,功能分隔清晰,强弱电隔离,维护检修方便。保护功能齐全。机柜面板上设有基本单元电路模块,通过适当组合可进行各个电机实验。
2、配二个1.5KW功率的机组分别固定在二个小车上(直流电动机-直流发电机机组、三相交流电动机-或三相交流电动机-涡流测功机组),直流电动机和转速3000转/分。
3、机柜设有晶闸管整流电源,输出直流电压0~310伏。输出最大直流电流55A。
4、三相调压器、电抗器、灯箱负载。
5、选配件有带PC-232接口的智能测试模块。
二、实验内容
1、直流电机认识实验。
2、直流发电机实验。
3、直流电动机实验。
4、并励电动机实验。
5、三相变压器连接组别实验。
6、三相感应电动机起动和调速实验。
7、三相感应电动机的空载和短路实验。
8、三相感应电动机的负载实验。



SB-740L交直流调速实训装置

单价:48000元/台

一、产品特点:
交直流调速实验装置主要训练和考核学员对交流变频器和直流调速装置的参数设置和系统应用能力,通过对交流变频器控制电路和所控制电机负载的精心设计,使学员通过实验掌握交流电动机变频控制各种典型的工作状态;通过对直流调速装置主回路、控制回路和直流电动机负载的精心设计,使学员通过实训掌握直流电动机调速各种典型的工作状态。
二、性能指标:
1、工作电源:~3N/380V/50HZ
2、整机容量:≤1.5KVA
3、规格(mm):1600×750×1500
4、重量:300Kg
5、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
三、主要组件:
欧陆514C直流调速器、西门子M440变频器、他励式直流电机2台(同轴)220V/400W、直流测速发电机27.5V/Kr/Min、三相异步电机380V/370W、直流电压表0~200V,电枢电压表250V、电枢电流表5A、励磁电流表1A、转速表2000R、按钮、空气开关、保险丝、接触器、电位器。
四、实验项目
440变频器装置的面板认识,440变频器参数设置,440变频器基本操作方法,440变频器数字量控制三段速、440变频器数字量控制四段速,514C变频器装置的面板认识,514C开关设置,514C双闭环不可逆调速控制,514C双闭环可逆调速控制。

SBGJ-758H直流电动机运动控制实验系统


45000/台

一、系统功能特点
实验装置采用立式机柜,机柜内采用模块化设计,功能分隔清晰,强弱电隔离,维护检修方便。直流电动机—直流发电机机组额定功率为1.5KW(采用晶闸管可控整流调压调速)。副直流电动机机组额定功率300W(采用H桥VDMOS管PWM调压调速)。设有计算机控制接口,PC机或单片机可进行数字调节器控制或全数字式直流电动机控制系统实验。
二、系统构成
1、立式机柜(晶闸管三相反并联可逆电路模块、H桥可逆电路模块、模拟调节器模块、检测电路模块、控制与逻辑切换模块)。
2、1.5KW直流电动机—直流发电机机组(带直流测速发电机)
3、300W直流电动机(配光电脉冲测速装置)
4、三相调压器、电抗器、灯箱负载。
三、规格
1、立式机柜,机柜下安有轮子,移动方便。机柜面板采用抽屉结构主设计,示教直观、维护方便。
2、直流电动机—直流发电机机组,固定在小车上。
3、直流电动机转速150—3000转/分。
4、晶闸管三相反并联可逆电路最大输出电流55A。
5、晶闸管三相反并联可逆电路最大输出电压310V。
四、实验内容
1、单闭环不可逆直流电动机调速系统实验。
2、双闭环不可逆直流电动机调速系统实验。
3、双闭环逻辑切换无环流可逆直流电动机调速实验。
4、小功率直流电动机PWM可逆调速实验。
5、直流电动机可逆调速系统的计算机控
