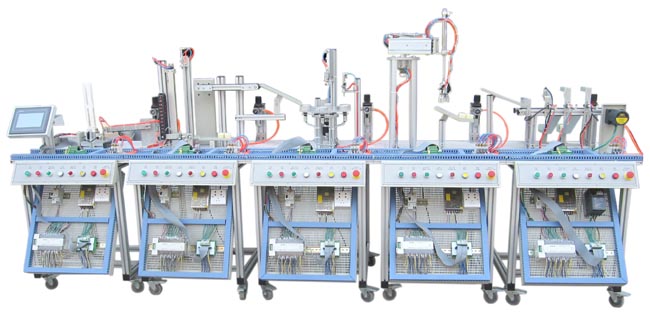

SB-MPS01机电一体化柔性生产线加工系统

产品描述
MPS机电一体化生产线加工系统是为提高学生动手能力和实践能力而设计生产的一套实用性实验设备。给学生提供了既能满足专业需要又符合实际工业情况的教学环境,使学生将所学的诸多单科专业知识得到全面认识、综合训练和相互提升。每个单元具有一套PLC控制,可"单机/联机"运行,具有较好的柔性。将几个单元模块分开培训可以容纳较多的学员同时学习,在基本单元模块培训完成以后,又可以将相邻的两站、三站?直至多站连接在一起,学习复杂系统的控制、编程、装配和调试技术。
系统构成
供料单元、检测单元、加工单元、机械手单元、分拣单元。
产品涉及课程
气动技术、传感器技术、PLC编程技术、位置检测技术、电子电气技术、机械组装技术、传感器技术、电气驱动技术、信号连接与转换技术、机械手技术、物流技术、网络通讯技术、机械加工自动化技术、计算机应用技术。
性能参数
1、输入电源:AC220V±10%(单相三线)
2、整机功率:<1kVA
3、外形尺寸:3750×750×1380mm
4、气源压力:0.4MPa
各单元介绍
5、供料单元

供料单元的主要功能是为系统提供加工工件。在管状料仓中最多可存放8个工件。供料过程中,推料气缸从料仓中逐一推出工件,真空吸盘将工件吸起,在摆臂气缸的驱动下将工件移动至下一单元的检测位置。
配置

序号

名称

规格

备注

1.

实训桌





2.

上料机构

上料基座,料筒



3.

气缸

摆动气缸,笔形气缸,真空吸盘

SMC或亚德客

4.

电磁阀

4V110-06-DC24V

SMC或亚德客

5.

调速阀



SMC或亚德客

6.

气源过滤器





7.

光电传感器

多种规格



8.

磁传感器

CS1-M-S10 CS1-G



9.

PLC主机

FX2N-48MR



10.

通讯模块

FX2N-485BD



 6、检测单元
检测单元的主要功能是对工件的属性进行记录并检测工件的高度。光电、电感及电容传感器的组合检测可以区分工件的特性;高度检测机构完成对工件高度的检测。并将高度合格的工件传送至下一单元,而将高度不合格的工件推送至废料槽。
配置

序号

名称

规格

备注

1.

实训桌





2.

检测机构





3.

皮带传送机构





4.

废料槽





5.

气缸

PB10*100-S-R

SMC或亚德客

6.

电磁阀

4V110-06-DC24V

SMC或亚德客

7.

调速阀



SMC或亚德客

8.

气源过滤器





9.

光电传感器

多种规格



10.

电容传感器





11.

磁传感器

CS1-M-S10 CS1-G



12.

PLC主机

FX2N-48MR



13.

通讯模块

FX2N-485BD



 7、加工单元
加工单元的主要功能是对工件进行模拟钻孔加工,并对加工结果进行检测。4工位转盘机构分别定义为上料位、加工位、检测位、出料位。出料位将上单元记录的工件属性及加工检测结果分别传送给分拣单元及机械手单元。
配置:

序号

名称

规格

备注

1.

实训桌





2.

直流减速电机





3.

4工位料盘





4.

气缸

单杆气缸,双杆气缸

SMC或亚德客

5.

电磁阀

4V110-06-DC24V

SMC或亚德客

6.

调速阀



SMC或亚德客

7.

气源过滤器





8.

光电传感器

多种规格



9.

磁传感器

CS1-M-S10 CS1-G



10.

PLC主机

FX2N-48MR



11.

通讯模块

FX2N-485BD



 8、机械手单元
机械手单元的主要功能是将加工合格的工件传送到分拣单元,而将加工不合格的工件放置到本单元的废料槽中。整个搬运装置由旋转气缸、标准气缸、伸缩气缸及气爪等多种气动执行元件组成。
配置:

序号

名称

规格

备注

1.

实训桌





2.

旋转气缸



SMC或亚德客

3.

气缸

单杆气缸,双杆气缸,

SMC或亚德客

4.

气动手指





5.

电磁阀

4V110-06-DC24V

SMC或亚德客

6.

调速阀



SMC或亚德客

7.

气源过滤器





8.

光电传感器

多种规格



9.

磁传感器

CS1-M-S10 CS1-G



10.

PLC主机

FX2N-48MR



11.

通讯模块

FX2N-485BD



 9、分拣单元
分拣单元的主要功能是根据加工单元传送的加工合格的成品属性通过导向机构,将它们分别输送至对应的滑道中。
配置:

序号

名称

规格

备注

1.

实训桌





2.

三相异步电机





3.

皮带传送机构





4.

变频器

D720 0.4KW



5.

触摸屏

7 MCGS



6.

气缸

单杆气缸

SMC或亚德客

7.

电磁阀

4V110-06-DC24V

SMC或亚德客

8.

调速阀



SMC或亚德客

9.

气源过滤器





10.

光电传感器

多种规格



11.

磁传感器

CS1-M-S10 CS1-G



12.

PLC主机

FX2N-48MR



13.

通讯模块

FX2N-485BD



实训内容:
1、气动系统的安装与调试项目:
选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件,可完成下列气动技术的工作任务:
项目一 气动方向控制回路的安装;
项目二 气动速度控制回路的安装;
项目三 摆动控制回路的安装;
项目四 气动顺序控制回路的安装;
项目五 气动机械手装置的安装;
项目六 气动系统安装与调试;
2、电气控制电路的安装和PLC程序编写项目:
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等,可完成下列PLC应用技术工作任务:
项目七 电动机正反转控制电路的连接与控制程序编写;
项目八 电动机调速控制电路的连接与控制程序编写;
项目九 气动方向控制程序编写;
项目十 气动顺序动作控制程序编写;
项目十一 气动机械手控制程序编写;
项目十二 皮带输送机控制程序编写;
项目十三 机电一体化设备控制程序编写;
项目十四 自动生产线控制程序编写。
3、机电设备安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术的工作任务:
项目十五 传动装置同轴度的调整;
项目十六 皮带输送机的安装与调整;
项目十七 搬运机械手设备安装与调试;
项目十八 物件分拣设备的安装与调试;
项目十九 送料设备的安装与调试;
项目二十 自动生产线设备安装与调试。
4、 自动控制系统安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术的工作任务:
项目二十一 多种传感器的安装与调试;
项目二十二 机械手的自动控制;
项目二十三 皮带输送机的自动控制;
项目二十四 机电一体化设备的自动控制;
项目二十五 PLC控制系统的安装与调试;
项目二十六 自动生产线的安装与调试。
5. PLC工业通讯网络的安装及调试
系统选用三菱PLC主控制器,配合FX1N-485BD网络模块,基于本网络通信功能,可完成下列工业现场总线通信技术训练任务:
项目二十七N:N网络的硬件连接、调试
项目二十八N:N网络参数设置、调试
项目二十九基于多台PLC的复杂网络数据读写程序编写与调试


SB-MPS02机电一体化柔性生产线加工系统(六站)

产品描述
MPS机电一体化生产线加工系统是为提高学生动手能力和实践能力而设计生产的一套实用性实验设备。给学生提供了既能满足专业需要又符合实际工业情况的教学环境,使学生将所学的诸多单科专业知识得到全面认识、综合训练和相互提升。每个单元具有一套PLC控制,可"单机/联机"运行,具有较好的柔性。将几个单元模块分开培训可以容纳较多的学员同时学习,在基本单元模块培训完成以后,又可以将相邻的两站、三站直至多站连接在一起,学习复杂系统的控制、编程、装配和调试技术。
系统构成
供料单元、搬运机械手单元、加工单元、安装单元、机械手单元、仓储单元。
产品涉及课程
气动技术、传感器技术、PLC编程技术、位置检测技术、电子电气技术、机械组装技术、传感器技术、电气驱动技术、信号连接与转换技术、机械手技术、物流技术、网络通讯技术、机械加工自动化技术、计算机应用技术。
性能参数
10、输入电源:AC220V±10%(单相三线)
11、整机功率:<1kVA
12、外形尺寸:3750×750×1380mm
13、气源压力:0.4MPa
各单元介绍
14、供料单元
供料单元的主要功能是为系统提供加工工件。在管状料仓中最多可存放8个工件。供料过程中,推料气缸从料仓中逐一推出工件,推送至传送带,传送带运输到下一单元机械手夹取位置。
配置

序号

名称

规格

备注

1.

实训桌

720mm×390mm×1500mm



2.

上料机构

上料基座,料筒



3.

传送机构

减速电机,平皮带



4.

气缸

笔形气缸,真空吸盘

SMC或亚德客

5.

电磁阀

SY5120-5LZE-01

SMC或亚德客

6.

调速阀

AS1201F

SMC或亚德客

7.

气源过滤器

AW3000-03



8.

光电传感器

多种规格



9.

磁传感器

D-C73



10.

报警灯

三层报警灯



11.

PLC主机

FX2N-48MR



12.

触摸屏

7 MCGS



13.

通讯模块

FX2N-485BD



 15、搬运机械手单元
搬运机械手单元的主要功能是将上料站的工件传送到加工单元,整个搬运装置由旋转气缸、标准气缸、伸缩气缸及气爪等多种气动执行元件组成。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×350mm×1500mm



2.

旋转气缸



SMC或亚德客

3.

气缸

单杆气缸,双杆气缸,

SMC或亚德客

4.

气动手指

MHZ2-16D

SMC

5.

电磁阀

SY5120-5LZE-01

SMC或亚德客

6.

调速阀

AS1201F

SMC或亚德客

7.

气源过滤器

AW3000-03



8.

光电传感器

多种规格



9.

磁传感器

D-Z73D-R731D-R732



10.

PLC主机

FX2N-48MR



11.

通讯模块

FX2N-485BD



16、加工单元
加工单元的主要功能是对工件进行模拟钻孔加工,并对加工结果进行检测。4工位转盘机构分别定义为上料位、加工位、安装位、出料位。出料位将上单元记录的工件属性及加工检测结果分别传送给下一单元。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×350mm×1500mm



2.

直流减速电机





3.

4工位料盘





4.

气缸

单杆气缸,双杆气缸

SMC或亚德客

5.

电磁阀

SY5120-5LZE-01

SMC或亚德客

6.

调速阀

AS1201F

SMC或亚德客

7.

气源过滤器

AW3000-03



8.

光电传感器

多种规格



9.

磁传感器

D-C73D-Z73



10.

PLC主机

FX2N-48MR



11.

通讯模块

FX2N-485BD



17、安装单元
安装单元的主要功能是为系统提供加工好的工件进行填充安装。在管状料仓中最多可存放8个工件。安装过程中,推料气缸从料仓中逐一推出工件,真空吸盘将工件吸起,在摆臂气缸的驱动下将工件移动至下一单元的检测位置。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×380mm×1500mm



2.

上料机构

上料基座,料筒



3.

气缸

摆动气缸,笔形气缸,真空吸盘

SMC或亚德客

4.

电磁阀

SY5120-5LZE-01

SMC或亚德客

5.

调速阀

AS1201F

SMC或亚德客

6.

气源过滤器

AW3000-03



7.

光电传感器

多种规格



8.

磁传感器

D-C73D-R731D-R732



9.

PLC主机

FX2N-48MR



10.

通讯模块

FX2N-485BD



18、机械手搬运单元
机械手搬运单元的主要功能是将加工填充完毕的工件传送到仓储单元,整个搬运装置由气缸组成的平移工作台、回转工作塔、伸缩气缸及气爪等多种气动执行元件组成。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×350mm×1400mm



2.

平移工作台





3.

回转工作塔





4.

吊臂





5.

气缸

单杆气缸,双杆气缸,

SMC或亚德客

6.

气动手指

MHZ2-16D

SMC

7.

电磁阀

SY5120-5LZE-01

SMC或亚德客

8.

调速阀

AS1201F

SMC或亚德客

9.

气源过滤器

AW3000-03



10.

光电传感器

多种规格



11.

磁传感器

D-C73D-Z73



12.

PLC主机

FX2N-48MR



13.

通讯模块

FX2N-485BD



 19、仓储单元
仓储单元的主要功能是根据上一单元传送的加工合格的成品属性通过双坐标移动机构将成品分类储存。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×350mm×1300mm



2.

步进电机

57BYG



3.

双轴坐标





4.

步进驱动器

ST25HB



5.

推料气缸

单杆气缸

SMC或亚德客

6.

电磁阀

SY5120-5LZE-01

SMC或亚德客

7.

调速阀

AS1201F

SMC或亚德客

8.

气源过滤器

AW3000-03



9.

光电传感器

多种规格



10.

磁传感器

D-C73



11.

PLC主机

FX2N-48MR



12.

通讯模块

FX2N-485BD



实训内容:
1、气动系统的安装与调试项目:

选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件,可完成下列气动技术的工作任务:
项目一 气动方向控制回路的安装;
项目二 气动速度控制回路的安装;
项目三 摆动控制回路的安装;
项目四 气动顺序控制回路的安装;
项目五 气动机械手装置的安装;
项目六 气动系统安装与调试;
2、电气控制电路的安装和PLC程序编写项目:
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等,可完成下列PLC应用技术工作任务:
项目七 电动机正反转控制电路的连接与控制程序编写;
项目八 电动机调速控制电路的连接与控制程序编写;
项目九 气动方向控制程序编写;
项目十 气动顺序动作控制程序编写;
项目十一 气动机械手控制程序编写;
项目十二 皮带输送机控制程序编写;
项目十三 机电一体化设备控制程序编写;
项目十四 自动生产线控制程序编写。
3、机电设备安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术的工作任务:
项目十五 传动装置同轴度的调整;
项目十六 皮带输送机的安装与调整;
项目十七 搬运机械手设备安装与调试;
项目十八 物件分拣设备的安装与调试;
项目十九 送料设备的安装与调试;
项目二十 自动生产线设备安装与调试。
4、 自动控制系统安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术的工作任务:
项目二十一 多种传感器的安装与调试;
项目二十二 机械手的自动控制;
项目二十三 皮带输送机的自动控制;
项目二十四 机电一体化设备的自动控制;
项目二十五 PLC控制系统的安装与调试;
项目二十六 自动生产线的安装与调试。
5. PLC工业通讯网络的安装及调试
系统选用三菱PLC主控制器,配合FX2N-485BD网络模块,基于本网络通信功能,可完成下列工业现场总线通信技术训练任务:
项目二十七N:N网络的硬件连接、调试
项目二十八N:N网络参数设置、调试
项目二十九基于多台PLC的复杂网络数据读写程序编写与调试


SB-MPS03机电一体化柔性生产线加工系统(八站)

一、产品概述
模块式柔性自动化生产线实训系统是一种最为典型的机电一体化、自动化类产品,它是为职业院校、技工学校、教育培训机构等而研制的,它适合机械制造及其自动化、机电一体化、电气工程及自动化、自动化工程、控制工程、测控技术、计算机控制、自动控制、机械电子工程、机械设计与理论、等相关专业的教学和培训。它在接近工业生产制造现场基础上又针对教学进行了专门设计,强化了各种控制技术和工程实践能力。
实训系统由8个单元组成。分别为:上料检测单元、搬运单元、加工与检测单元、搬运分拣单元、变频传送单元、安装单元、安装搬运单元和分类单元,控制系统可以选用西门子,三菱或欧姆龙的PLC进行控制,具有较好的柔性,即每站各有一套PLC控制系统独立控制,在基本单元模块培训完成以后,又可以将相邻的两站、三站…直至八站连在一起,学习复杂系统的控制、编程、装配和调试技术。
实训系统包含了机电一体化专业中的气动、电机驱动与控制、PLC、传感器等多种控制技术,适合相关专业学生进行工程实践、课程设计及初上岗位的工程技术人员进行培训,是培养机电一体化人才的理想设备。
二、产品特点
1.系统将机械、气动、电气控制、电机传动、传感检测、PLC以及工业网络控制技术有机地进行整合,结构模块化,便于组合,可以完成各类单项技能训练和综合性项目训练。可以进行机械部件安装与调试、气动系统的安装与调试、电气控制电路的安装和PLC编程、机电设备安装与调试、自动控制系统安装与调试、工业网络控制系统安装与调试于一体,能较好地满足实训教学、工程训练的需要。
2.系统无论机械结构还是控制,都采用统一标准接口,具有很高的兼容和扩展性,随工业现场技术的快速发展,本系统可以紧跟现场技术升级扩展,深入地满足实训教学的需要。
3.本系统可以锻炼学习者创新思维和动手能力,学习者可以利用本系统从机械组装、电气设计、接线、PLC编程与调试、现场总线组建与维修等方面进行工程训练。
4.PLC采用三菱485网络通信,使各站之间的控制信息和状态数据能够实时相互交换,配有7英寸,真色彩工业彩色触摸屏,实现工业控制。
三、技术性能
1.输入电源:单相三线AC220V±10% 50Hz
2.工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m
3.装置容量:≤1.5kVA
4.外形尺寸:380cm×170cm×140cm
5.安全保护:具有漏电压、漏电流保护,安全符合国家标准
四、各单元介绍
20、供料单元
供料单元的主要功能是为系统提供加工工件。在管状料仓中最多可存放8个工件。供料过程中,推料气缸从料仓中逐一推出工件,推送至传送带,传送带运输到下一单元机械手夹取位置。
配置

序号

名称

规格

备注

1.

实训桌

720mm×390mm×800mm



2.

料斗

用于存放物料



3.

回转台

带动物料转动



4.

直流减速电机

24V



5.

单杆气缸



SMC或亚德客

6.

电磁阀

SY5120-5LZE-01

SMC或亚德客

7.

调速阀

AS1201F

SMC或亚德客

8.

气源过滤器

AW3000-03



9.

光电传感器

多种规格



10.

磁传感器

D-C73



11.

报警灯

三层报警灯



12.

PLC主机

FX2N-48MR



13.

触摸屏

7 MCGS



14.

通讯模块

FX2N-485BD



 21、搬运机械手单元
搬运机械手单元的主要功能是将上料站的工件传送到加工单元,整个搬运装置由旋转气缸、标准气缸、伸缩气缸及气爪等多种气动执行元件组成。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×350mm×800mm



2.

旋转气缸



SMC或亚德客

3.

气缸

单杆气缸,双杆气缸,

SMC或亚德客

4.

气动手指

MHZ2-16D

SMC

5.

电磁阀

SY5120-5LZE-01

SMC或亚德客

6.

调速阀

AS1201F

SMC或亚德客

7.

气源过滤器

AW3000-03



8.

光电传感器

多种规格



9.

磁传感器

D-Z73D-R731D-R732



10.

PLC主机

FX2N-48MR



11.

通讯模块

FX2N-485BD



22、加工单元
加工单元的主要功能是对工件进行模拟钻孔加工,并对加工结果进行检测。4工位转盘机构分别定义为上料位、加工位、安装位、出料位。出料位将上单元记录的工件属性及加工检测结果分别传送给下一单元。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×350mm×800mm



2.

直流减速电机





3.

4工位料盘





4.

气缸

单杆气缸,双杆气缸

SMC或亚德客

5.

电磁阀

SY5120-5LZE-01

SMC或亚德客

6.

调速阀

AS1201F

SMC或亚德客

7.

气源过滤器

AW3000-03



8.

光电传感器

多种规格



9.

磁传感器

D-C73D-Z73



10.

PLC主机

FX2N-48MR



11.

通讯模块

FX2N-485BD



23、搬运分拣单元
机械手单元的主要功能是将加工合格的工件传送到分拣单元,而将加工不合格的工件放置到本单元的废料槽中。整个搬运装置由旋转气缸、标准气缸、伸缩气缸及气爪等多种气动执行元件组成。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×350mm×800mm



2.

旋转气缸



SMC或亚德客

3.

气缸

单杆气缸,双杆气缸,

SMC或亚德客

4.

气动手指





5.

电磁阀

4V110-06-DC24V

SMC或亚德客

6.

调速阀



SMC或亚德客

7.

气源过滤器





8.

光电传感器

多种规格



9.

磁传感器

CS1-M-S10 CS1-G



10.

PLC主机

FX2N-48MR



11.

通讯模块

FX2N-485BD



24、传送分拣单元
由直线皮带输送线、分拣料槽、旋转气缸、变频器、三相交流减速电机、光电传感器、光纤传感器、颜色传感器、电磁阀、开关电源、按钮、I/O接口板、通讯接口板、电气网孔板等组成,主要完成将材料颜色不合格的工件分拣出来,同时将合格产品传送至下一站。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×350mm×800mm



2.

直线皮带输送线



SMC或亚德客

3.

分拣料槽





4.

气缸

旋转气缸,

SMC或亚德客

5.

变频器

FR-D720 0.4KW



6.

电磁阀

4V110-06-DC24V

SMC或亚德客

7.

调速阀



SMC或亚德客

8.

气源过滤器





9.

光电传感器

多种规格



10.

磁传感器

CS1-M-S10 CS1-G



11.

PLC主机

FX2N-48MR



12.

通讯模块

FX2N-485BD



25、搬运安装单元
由平移工作台、塔吊臂、机械手、齿轮齿条传动、工业导轨、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀及气缸组成,主要完成将上站工件拿起放入安装平台,等待安装站将小工件安装到位后,将装好工件拿起放下站。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×380mm×800mm



2.

机械手





3.

气缸



SMC或亚德客

4.

齿轮齿条传动





5.

工业导轨





6.

电磁阀

SY5120-5LZE-01

SMC或亚德客

7.

调速阀

AS1201F

SMC或亚德客

8.

气源过滤器

AW3000-03



9.

光电传感器

多种规格



10.

磁传感器

D-C73D-R731D-R732



11.

PLC主机

FX2N-48MR



12.

通讯模块

FX2N-485BD



26、安装单元
由吸盘机械手、摇臂部件、旋转气缸、料仓换位部件、工件推出部件、真空发生器、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀及气缸组成,主要完成选择要安装工件的料仓,将工件从料仓中推出,将工件安装到位。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×350mm×800mm



2.

吸盘机械手





3.

摇臂部件





4.

料仓换位部件





5.

工件推出部件





6.

气缸

旋转气缸,笔形气缸

SMC或亚德客

7.

电磁阀

SY5120-5LZE-01

SMC或亚德客

8.

调速阀

AS1201F

SMC或亚德客

9.

气源过滤器

AW3000-03



10.

光电传感器

多种规格



11.

磁传感器

D-C73D-Z73



12.

PLC主机

FX2N-48MR



13.

通讯模块

FX2N-485BD



 27、分类仓储单元
由滚珠丝杠、滑杆推出部件、分类料仓、步进电机、步进驱动器、电感传感器、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀及气缸组成,主要完成按工件类型分类,将工件推入料仓。
配置:

序号

名称

规格

备注

1.

实训桌

720mm×350mm×1300mm



2.

滑杆推出部件





3.

分类料仓





4.

步进电机

57BYG



5.

双轴坐标





6.

步进驱动器

ST25HB



7.

推料气缸

单杆气缸

SMC或亚德客

8.

电磁阀

SY5120-5LZE-01

SMC或亚德客

9.

调速阀

AS1201F

SMC或亚德客

10.

气源过滤器

AW3000-03



11.

光电传感器

多种规格



12.

磁传感器

D-C73



13.

PLC主机

FX2N-48MR



14.

通讯模块

FX2N-485BD



五、实训内容
(一)实训项目
1.传感器应用技术实训
该系统所使用的传感器数量达四十多个,有电容式的、电感式的、光电式以及电磁式的,每一个都有着各自的特性、发挥着不同的作用,使系统得以可靠工作。学员可通过了解工作中各类传感器的工作特性来加强对这些传感器的感性认识,可使学员快速掌握所学知识。
2.气动应用技术实训
该系统上使用了大量的气动元件,包括多种电控气动阀、多种气动缸、气动夹爪、真空吸盘、真空发生器、过滤减速阀等。在学习这些气动元件时,不但可以单独学习每一种分离元件,而且还可以在学习时了解各种气动元件之间,以及气动元件与其它元件之间,如何配合起来并协调进行工作的。
3.PLC 编程实训
柔性自动化实训系统上八个单元,每个单元由一套PLC控制器单独控制,这使得柔性自动化生产实训装置可以分成若干完全独立的工作机构,使十几个学生可以同时进行学习,而且每个学员都有动手的机会。在该设备上学员不但可以学习PLC的各种技术,而且可以学习综合科技环境下PLC的多种应用。为灵活学习和掌握PLC的各方面知识提供了条件。
4.电气控制电路实训
柔性自动化实训系统有八个工作单元,其电控部分全部按照工业标准和习惯进行设计,并且提供设计图纸和说明书。学员在该设备上可学习电路原理图分析、PLC各I/O地址查对和设备电路连线方法。
5.机械系统调试实训
柔性自动化实训系统上的八个工作单元相对独立,在进行联机调试时,学员需调整单元与单元之间的协调关系,至系统可正常、可靠地运行。这对提高在校学生动手能力有极大帮助。
6.系统维护和故障检测技术实训
设备日常维护的内容和方法,以及系统常见故障分析、排除的方法。
(二)工作任务
1.柔性自动生产线单元的安装与调整
提供的设备功能部件和元器件装配柔性自动生产线:
(1)上料检测单元的安装与调整
(2)搬运单元的安装与调整
(3)加工与检测单元的安装与调整
(4)搬运分拣单元的安装与调整
(5)变频传送单元的安装与调整
(6)安装单元的安装与调整
(7)安装搬运单元的安装与调整
(8)分类单元的安装与调整
(9)柔性自动生产线实训装置安装与调整
2.气动系统的安装与调试
通过配置的气缸、电磁阀和磁性开关等气动控制元件,可完成下列气动技术的工作任务:
(1)气动方向控制回路的安装与调试
(2)气动速度控制回路的安装与调试
(3)摆动控制回路的安装与调试
(4)气动顺序控制回路的安装与调试
(5)气动横臂机械手装置的安装与调试
(6)气动机械手装置的安装与调试
(7)气动系统安装与调试
3.电气控制电路的安装和PLC编程
通过配置的PLC、变频器、步进电机、交流电机、指令开关和传感器等,可完成下列PLC应用技术工作任务:
(1)电动机正反转控制电路的连接与控制程序编写
(2)电动机变频调速控制电路的连接与控制程序编写
(3)步进电机驱动电路的连接与控制程序编写
(4)气动方向控制程序编写
(5)气动顺序动作控制程序编写
(6)气动机械手控制程序编写
(7)柔性自动生产线控制程序编写
4.柔性自动控制系统的安装与调试
通过调整的供料单元、搬运单元、加工与检测单元、搬运分拣单元、变频传送单元、安装单元、安装搬运单元、分类单元,可完成柔性自动生产线的安装、调试。
5.通过培训、考核,可考察的职业能力
(1)柔性自动生产线的组成、结构与连接
(2)控制系统及应用
(3)气动原理与控制技术应用
(4)PLC与编程方法
(5)变频器控制技术应用
(6)运动控制技术应用
(7)安装、连接、故障诊断与调试

通用电工、电子、电力拖动实验室设备(适用于高校、专科、职业学院、中专、技校、职校)     更多产品>>

SBX-18A通用智能型电工实验室成套设备

SBX-18B通用电子实验室成套设备

SBX-18C通用智能型电工、电子实验室成套设备

SBX-18D通用智能型电工、电子、电拖实验室成套设备

SBX-98A通用电工、电子、电力拖动(带直流电机)实验室成套设备

SBX-98B通用电工、电子、电力拖动(带直流电机、三相可调)实验室成套设备

SBX-18A通用电力拖动实验室成套设备

SBX-18B通用电力拖动实验室成套设备(带直流电机实验)

SB-18型通用电工实验室设备

SB-18型通用电子实验室设备

SB-18型通用电工电子实验室设备(二合一)

SB-18型通用电工、电子、电力拖动(三合一)实验室设备

SB-98型通用电工电子 电力拖动 直流电机实验室设备 (四合一)

SB-95通用电力拖动实验室设备(带直流电机实验)

SB-95型通用电力拖动实验室设备

SBGDG-188A智能型电工技术实验装置

SBGDG-188B智能型电工、电子技术实验装置

SBGDG-188C智能型电工、电子、电力拖动综合实验装置

SBGDG-188D智能型电工、电子、电力拖动综合实验装置(带PLC实验)

SBGDG-188E智能型电工、电子/电拖、PLC、单片机综合实验装置

SBGDG-188F智能型电工、电子、电拖、PLC、变频调速综合实验装置

SBGDG-188G高级电工技术实验装置(网络型)

SBGDG-188H高级电工/电子技术实验装置(网络型)

SBGDG-188K高级电工/电子/电力拖动综合实验装置(网络型)

SBGDG-188L型现代电工技术实验装置(网络型)

SBGDG-188M型现代电工电子技术实验装置(网络型)

SBGDZ-189A电子学综合实验装置、SBGDZ-189B电子学综合实验装置

SBDQ-890型电气装配实训台(单面双组型)

SB-990型电气装配实训台

SB-319立式通用电工、电子实验台

SB-319立式电工、电子、电力拖动实验室设备

SB-319立式通用电工、电子、电拖(带直流电机)实验室成套设备

高级电工实训考核鉴定装置、中级电工考核鉴定装置、初级电工考核鉴定装置

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

网络型PLC变频调速电工实训考核装置、网络型PLC高级电工综合实训考核装置

SBDG-1E电工·电子·电力拖动·PLC·变频调速综合实验装置

SBDG-1D电工·电子·电力拖动·PLC·单片机综合实验装置

SBJSD-790D电子技术综合实训考核装置

SBDG-1电工技术实验装置

SBDG-1A电工电子实验装置

SBDG-1B电工电子电力拖动实验装置

SBDG-1C电工电子电力拖动实验装置(带PLC实验)

SBWK-01A电工技能及工艺实训考核装置(网孔板)

SBGY电子技能及生产工艺流水线创新实训台

SBG-1环保型PCB制板工艺系统

SBSM-01多媒体智能型数码应用技术实验实训装置

通用电工电子实验室成套设备报价

SBDDZ-01型电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

SBGDX-01工厂供电技术实训装置

SBDLX-03型变配电室值班电工技能培训考核系统

SBDLX-02型智能工厂供电自动化实训系统(真实系统)

SBDLB-0A型电力系统微机线路保护实训考核装置

SBDLB-D型电力系统继电保护工培训考核平台

SBDLB-0C型电力系统自动化实训平台

SBCAYD-1型农村家用供电线路装调实训装置

SBDJK-04电机及自动控制实验装置

SBDLZ-02型电气动力设备安装调试技能实训装置(初级)

电气动力设备安装调试技能实训装置

SB-WXDG维修电工技师•高级技师技能实训考核装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

SB-112A安全用电实训装置

SB-DLX02型电测仪表工培训考核装置

SBJND-887A电工技能与工艺实训考核实验室成套设备、SBJND-887T电力拖动技能实训装置

SB-890C高级电工技术实训考核装置,SB-890B中级电工技术实训考核装置,SB-890A初级电工技术实训考核装置

SBWX-181初级维修电工实训考核装置、SBWX-182中级维修电工实训考核装置、SBWX-183高级维修电工实训考核装置

电机与变压器综合实验装置、电机原理及电机拖动实验系统、交直流调速实训装置

SBBKMD-289A创新型模拟电子技术实验装置、SBBKMD-289B创新型数字电子电路实验装置

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

SB-2003B电工实验室设备

SB-2003B模拟电子电路 数字电子电路实验室设备(二合一)

SB-2003B电工模拟电子电路 数字电子电路实验室设备

SB-2003B电工模拟电子电路 数字电子电路 电气控制实验设备

电工、模电、数电、电气控制(带直流电机)五合一实验室设备

SB-2003B模拟 数字电子电路微机接口 微机应用综合实验室设备

SB-528模电、数电、通信原理教学实验装置综合实验台

SBBK-535L模电、数电、现代通讯原理实验室成套设备

SB-528模电、数电、高频电路综合实验台

SB-528模电、数电、自动控制综合实验台

SB-528模电、数电、单片机实验开发系统综合实验台

模电、数电、EDA实验开发系统成套设备

SB-528电工实验台

SB-528模电、数电实验台(二合一)

SB-528电工、模电、数电实验台(三合一)

SB-528电工、模电、数电、电气控制实验台(四合一)

SB-528电工、模电、数电、电气控制(带直流电机)实验台(五合一)

SBDDZ-01电力电子技术及电机控制实验装置

SB-501A型电工技术实验装置

SB-501B型电工电子技术实验装置

SB-501C型电工电子电拖实验装置

SB-501D型电工电子电拖带PLC实验装置(带PLC实验)

SB-502A型高级电工技术实验装置(网络型)

SB-502B型高级电工电子技术实验装置(网络型)

SB-502C型电工电子电力拖动实验装置(网络型)

SB-502H型电力电子技术及电机控制实验装置

SB-502F型电机及电气技术实验装置

SBWDZ-A型电工电子电气技术实训装置

SBDQ-01A型电机及电气技术实验装置

SBDQ-01B型电机及电气技术实验装置

SBDQ-01C型电机及电气技术实验装置

SBDQ-01D型电机及电气技术实验装置

SB-502E型现代电工技术实验装置(网络型)

SB-502EA型现代电工电子技术实验装置(网络型)

SB-502G型电机及电气技术实验装置(网络型)

SBDJK-04电机及自动控制实验装置

SB-503A型电子学综合实验装置

SB-503B型模拟电子学综合实验装置

SB-503C数字电路实验装置(双组)

SB-W02A网络化智能型维修电工及技能实训智能考核装置

SB-W02B网络化智能型维修电工及技能实训智能考核装置

SB-6700型高性能电工综合实验装置(联网型 )

电工、模拟、数字电路实验报价

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

SB-760模电、数电实验与技能实训考核台

SB-760电工、模电、数电实验与技能实训考核台

SB-760电工、模电、数电、电力拖动实验与实训考核台

SB-760电工、模电、数电、电力拖动(带直流电机)实验与实训考核台

SB-760工厂电气控制实验、实训考核实验室成套设备

心肺复苏模拟人、复苏模拟人、急救训练模型、电力急救训练模拟人

SB-890G电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

SBGJ-628E电工、模电、数电、电气控制、PLC可编程控制综合实验装置

SBWTS-A型小容量晶闸管直流调速系统实训考核装置

网孔型电工技能及工艺实训考核装置

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

SBKW-845A网孔型电工技能及工艺实训考核装置、SBKW-845B网孔型电工技能及工艺实训考核装置

SBWKD-860A网孔型电工技能及创新设计综合实训考核装置、SBWKD-860B网孔型电工电子技能及创新综合实训考核装置

SBKW-860AG网孔型通用电工实训台

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置、网孔型电力拖动PLC变频调速装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置、高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工·电子技术实训考核装置、高性能电工·电子·电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

通用电工实验与电工技能综合实训考核装置

通用电工、电子实验与电工、电子技能综合实训考核装置

通用电工、电子、电拖实验与电工、电子、电拖技能综合实训考核装置

通用电工、电子、电拖(带直流电机)实验与电工、电子、电拖(带直流电机)技能实训考核装置

通用电工、模电、数电实验与电工、模电、数电技能实训考核综合装置

通用电工、模电、数电、电拖实验与电工、模电、数电、电拖技能实训考核综合装置

通用电工、模电、数电、电拖(带直流电机)实验与电工、模电、数电、电拖(带直流电机)技能实训考核综合装置

SB-DL6电路原理实验箱、SB-SD8型数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析实验箱、电路原理实验箱

SB-PLC228运动控制实训平台、SB-CPTH超强型计算机组成原理与系统结构实验仪

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

光纤通信综合实验箱

高频电子线路实验箱、数字/模拟电路实验箱、数电/摸电/EDA综合实验系统

通信原理综合实验箱

现代通信技术实验平台

微波及天线综合实验系统

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

数字电路实验箱,模拟电路实验箱,实验箱,单片机实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

通信类实验箱、移动通信实验箱,通信原理实验箱、PLC可编程控制器实验箱,通信、光纤、移动三合一实验箱、电工技术实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

SB-745通用智能型电子实验与技能实训考核台

SB-745通用智能型电工实验和电工技能实训考核台

SB-745通用智能型电工、电子实验与技能实训考核台

SB-745通用智能型电工、电子、电拖实验与技能实训考核台

SB-745通用智能型电工、电子、电拖(带直流电机)实验与技能实训考核台

SB-745通用智能型电工、电子、电拖实验室设备(带直流电机、三相0-450V可调变压器)

心肺复苏模拟人、复苏模拟人、急救训练模型、电力急救训练模拟人

SB-745电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

SB-745电工技能实训考核台

SB-745电子技能实训考核台

SB-745电工、电子技能实训考核台

SB-745电工、电子、电力拖动技能实训考核台

SB-745电工、电子、电力拖动(带直流电机)技能实训考核台

心肺复苏模拟人、复苏模拟人、急救训练模型、电力急救训练模拟人

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

SB-528D立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

心肺复苏模拟人、复苏模拟人、急救训练模型、电力急救训练模拟人

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

SB-740高级电工实验室成套设备(带功率表、功率因数表)

SB-740A高级模电、数电实验室成套设备

SB-740B高级电工、模电、数电实验室成套设备(带功率表、功率因数表)

SB-740C高级电工、模电、数电实验室成套设备(带功率表、功率因数表)

SB-740E型电力拖动(工厂电气控制)实验装置

SB-740D高级电工、模电、数电、电力拖动(带直流电机)实验室成套设备(带功率表、功率因数表)

电气设备安装调试与维修实训设备.供配电技术实训设备.电力工程实训考核设备.电力系统继电保护实训考核设备.电力自动化实训考核设备

SB-081低压电气控制及内外线施工实训装置

SBDAZ-01内线安装工实训装置(中级)、SBDAZ-02内线安装工实训装置(高级)、SBDAZ-03直流设备检修工技能培训考核装置

电力系统继电保护实训考核.电力自动化实训考核. 电气设备安装调试与维修实训设备

环境工程教学实验设备.给水工程科研教学实验装置.排水工程科研教学装置城市污水处理教学实验装置.流体力学、水力学教学实验装置

船舶锚机电气控制技术实训装置、船舶锚机电气控制技术实训装置、船舶主开关实训装置、船舶电工工艺和电气测试技能实训装置

船舶工程技术实训设备、过程控制工程实训设备 、船舶工程技术实训设备系列

太阳能光伏并网发电教学实训台、燃料电池教学实训台、太阳能光伏发电系统实训装置、太阳电池组件测试台

太阳能光伏发电系统实训装置、太阳能电源教学实训系统、太阳能光电教学实训台、太阳能电源技术及其应用装置

太阳能教学设备系列产品、风力发电实验台、风光互补微网发电系统教学实训台、太阳能发电实训平台、太阳能光伏发电应用平台

SBKJ-FD双馈风力发电机模拟试验台、SBKJ-SL水冷型燃料电池科研实验台

化工实验室装置、环境工程实验室装置、热工类实验室装置、流体力学实验装置、化学工程.化学工艺实验装置

PLC编程控制实训设备、单片机实验室、计算机原理实验室设备、工业自动化实验台   更多产品>>

SB-PLC2可编程控制实验装置

SB-PLC2可编程控制实验装置及单片机综合实验台

SB-PLC2可编程控制器、单片机、自动控制原理综合实验台

SB-PLC3可编程控制、微机接口及微机应用综合实验台

SB-105计算机组成原理、微机接口及应用综合实验台

网络型PLC可编程控制实验装置

PLC可编程控制实训装置PLC+电气控制

网络型PLC可编程控制器综合实训装置

PLC可编程控制实验装置(卧式)

SB-P09PLC可编程控制器、单片机开发应用及电气控制综合实训装置

SB-P10PLC可编程控制器、单片机开发应用及变频调速综合实训装置

可编程序控制系统设计师综合实训装置

单片机开发综合实验装置

单片机开发应用技术综合实验装置

SB-5500型单片机应用技术实验装置

SB-5600型单片机开发应用技术综合实验装置

单片机•CPLD/FPGA开发综合实验装置

SBDPX-238单片机控制功能实训考核装置

SB-598网络接口型单片机·微机综合实验开发装置

SB-5200网络型可编程、单片机开发、EPROM 编程综合实验装置(三合一)

SBDICE-238型单片机应用实训考核装置

SBSKJ-16D高级单片机、EDA开发实验装置

网络型PLC可编程控制器、变频调速、触摸屏及电气控制实验装置

网络型PLC可编程控制器、变频调速、触摸屏、电气控制及单片机实验开发系统综合实验装置

网络型PLC可编程控制器、变频调速、触摸屏、电气控制及微机接口与微机应用综合实验装置

SB-01PLC可编程控制器实验装置

SB-01APLC可编程控制实验及单片机实验开发系统综合实验装置

SB-01BPLC可编程控制系统、单片机实验开发系统、自动控制原理综合实验装置

SB-01CPLC可编程控制系统、微机接口及微机应用综合实验装置

SBKS-608自动控制·计算机控制技术·信号与系统综合实验装置

SBSKJ-16B型信号与系统·控制理论·计算机控制技术实验台

单片机实训箱、 可编程控制器实验箱

PLC可编程控制器实验箱,教学实验箱,单片机实验箱

工业自动化综合实训装置

工业自动化综合实训装置(PLC+变频器+触摸屏+单片机)

小车运动控制系统实训教学模型、机械手实训模型

网络型PLC可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)、PLC可编程控制器、变频调速综合实训装置

PLC可编程控制器、单片机开发应用及电气控制综合实训装置、机械手实验装置、气动与传感器综合实训台

SBOGJDX--A机电、电气实验室设备(可编程序控制器PLC)、SBOGJDX-A/B机电、电气实验室设备(可编程序控制器PLC)

SBJSJ-01手机维修操作实训台

过程测量仪表技能实训装置、过程控制设备故障诊断与维修技能实训平台、过程装备安装调试技能实训装置

过程自动化控制工程实训系统、过程控制技能实训考核装置 、工业锅炉模拟实训装置、多策略过程控制集成系统实训平台

液压传动实验台、液压PLC实验台、气动液压PLC实验台、电梯模型、智能建筑实验室设备 更多产品>>

YY-18型液压传动演示系统

YY-18T型液压传动演示系统

YY-19A透明液压传动与PLC实训装置

SYY-18液压PLC控制实验台

SYY-19B气动PLC控制实验室设备

SYY-A气动液压PLC综合控制实验室设备

SBXY-QX05便携式气动实训箱、气动PLC实训台、液压PLC实训台、挖掘机液压系统与PLC控制实训台

气动控制实验室设备

SB-C气动PLC控制实验实训设备

YY-18F型“四合一”透明液压传动演示系统

SBCC-YY型透明液压叉车传动演示系统

SB-WJJ挖掘机液压系统与PLC控制实训装置

YYWAJUE-透明液压PLC控制实验装置(挖掘机液压试验台)

SB-CPC透明液压教学叉车实验台

SBQPC-T铝槽式铁桌气动PLC控制实验台

SB-C气动PLC控制实验实训设备

SBYQPC液压气动PLC综合控制实验室设备

SBYQPK-T液压气动PLC综合控制实验台

YY-18-T液压传动插孔式演示装置

SBYPK-T插孔式铁桌液压PLC控制实验台

SBYPC-08A液压PLC控制实验系统

SBYPC-T铝槽式铁桌液压PLC控制实验台

SB-YQG-P-40工程液压气动PLC综合控制实验台

SBQPK-T插孔式铁桌气动PLC控制实验装置

SB-85A液压与气压传动PLC综合实训装置(工业型)

SB-PT液压传动与PLC实训装置(工业型单面)

工业模型系列之机械手

DT-2000型透明仿真教学电梯模型

双联四层透明仿真教学电梯模型

双联六层透明仿真教学电梯模型

DT-2008群控六层透明仿真教学电梯模型

DT-2008六层透明仿真教学电梯模型

DT-3000型教学实训组合电梯模型系列

SBSW-DT09四层实物电梯实训考核设备

SB-911B智能型群梯控制实训考核设备

SBDT-02型多层电梯实训装置

SB-911C型电梯安装与调整实训室设备

SBDT-702D电梯控制线路实训考核设备

中央空调微机控制实验台

智能建筑实验实训装置

SBLNXT-01A热水供暖循环系统综合实训装置

SBLY-01A型楼宇自控创新实训平台(网孔板型)

SBLYGZ-3楼宇照明系统实训装置

SBLYGZ-1楼宇供配电系统实训装置

SBPS-1给排水设备安装与控制装置

SBGCS-68E现场总线过程控制系统实验装置

智能建筑实验室实训设备报价

传感器实训设备、传感器实验设备、实验箱类、变频调速实验装置工业自动化实训设备

SB-811型检测与转换技术实验台(传感器实验台)

SB-811B型检测与转换(36种传感器)技术实训装置

SB-811B型检测与转换(31种传感器)技术实训装置

传感器与检测技术实训装置

SBIADM-1型工业全数字直流调速系统综合实训装置

SB-801型变频调速实验装置

SBX-02交直流调速实训装置

工业自动化综合实训装置

电气智能实训教学系统

财会模拟实验室、工程制图实验室、钳工实验室设备、模拟银行实验室设备、电算化实验室设备

财会模拟实验室设备

电算化会计模拟实验室

模拟银行实验室设备

SB-XZT多功能升降式实用绘图桌

工程制图实验室设备

钳工实验室成套设备

焊工、铆工实操室成套设备

SBHJ-201焊接多功能实训实验室成套设备

SB-VS1200机器视觉教学科研创新实验平台

机电一体化实验室设备、教学数控车床、教学数控铣床、透明电机模型、变压器模型  更多产品>>

机电一体化数控编程实验台 数控车床 数控铣床

机电一体化数控实验室设备(多媒体)

SB2006A型机电一体化《数控编程实验室》

教学生产两用型数控机床、机电一体化数控编程实验室

SB-CKC6136型透明数控教学车床、SB-XK5025型立式升降台数控铣床

教学用数控车床、数控铣床

网络化智能型机床电气技能实训考核装置

网络化智能型机床电气技能实训考核装置

机床电气培训考核实验装置

机床、电路、电器仿真实验台

SB-2006数控机床操控、维修、组装实训示教机

SB-802C数控车床综合实训考核装置、SB-802C数控铣床综合实训考核装置

SB-801A数控车床综合实训考核实验台

SBSKB-06M-2型数控铣床电气控制与维修实训台(拆装型三坐标)(系统:西门子802C)

SBSKB-06T-2型数控车床电气控制与维修实训台(折装型二坐标)(SINUMERIK 802C)

SBSKB-06T-3型数控车床电气控制与维修实训台

SBSKB-06T-3型数控铣床电气控制与维修实训台

数控车/铣床智能综合实训考核实验台

SB、CNC数控车、铣床综合智能实训考核装置(二合一)

SB-980型数控车床综合维修实验装置、SB-31DM型数控铣床综合维修实验装置

SB、2007型数控综合维修实训实验室

SB、CNC数控车/铣床智能综合实训考核实验台

SB-800型数控车床智能实训考核设备

SB-668型数控装调实训设备

SBSC-2200加工中心故障诊断与维修实验台

SBSC850加工中心故障诊断与维修实验台

SBSC-7132数控铣床故障诊断与维修实验台

SB-70型《机械原理》多媒体仿真设计综合实验装置

SB-82型《机械基础》多媒体仿真设计综合实验装置

透明电机教学模型、透明变压器模型

(微机控制)数控编程实验台

SB-X62W万能铣床电气技能培训考核实训装置、SB-T68卧式镗床电气技能培训考核实训装置

SB-C650-2普通车床电气技能培训考核实训装置、SB-Z3040B摇臂钻床电气技能培训考核实训装置

SB-M7130K平面磨床电气技能培训考核实训装置、SB-PBA龙门创床电气技能培训考核实训装置

SB-6140普通车床电气技能培训考核实训装置、万能外圆磨床电气技能培训考核实训装置

SBWK-01B机床电气控制技术及工艺实训考核装置(网孔板)

光机电一体化实训考核装置

SBGJD-235A光机电一体化高速分拣实训系统

SBGJS-2型模块式柔性自动环形生产线实验系统、SBGJS-3型 FMS柔性生产制造实验系统

SBGJ-758G变压器/电机控制综合实验装置

SBDJB-01型电机与变压器维修实训设备

电机·变压器维修及检测实训装置

电机装配技能实训装置

电机检修技能实训装置

电机拆装与维修实训台

万能机床电路实训考核鉴定装置(含PLC、变频器)、万能铣床实训及技能考核装置

机床电气技能实训考核鉴定装置(柜式双面、四合一、二种机床)、机床电气技能实训考核鉴定装置(柜式双面、四合一、四种机床)

SB-SHY-01无线遥控智能型综合机床电气电路实训考核鉴定装置 (四个机床电路)

SBCXTM-1型机床电气技能实训考核鉴定装置(四合一)

SB-JCG10D机床电气线路(四合一)考核实训装置

SB10-121型多媒体智能控制《机械工程制图》陈列柜

SBBS-C6140普通车床电气技能实训考核装置(半实物)

SBBS-M1432万能外圆磨床电气技能实训考核装置(半实物)

SBBS-M7120平面磨床电气技能实训考核装置(半实物)

SBBS-PDH电动葫芦电气技能实训考核装置(半实物)

SBBS-T68卧室镗床电气技能实训考核装置(半实物)

SBBS-X62W型万能铣床电气技能实训考核装置(半实物)

SBBS-Z3040摇臂钻床电气技能实训考核装置(半实物)

SB-C650-2型普通车床电气技能培训考核实验装置

SB-M7130K型平面磨床电气技能培训考核实验装置

SB-PBA型龙门刨床电气技能培训考核实验装置

SB-SDQ-01综合机床电气电路实训考核鉴定装置(四个机床电路)

SB-T68型卧式镗床实训及技能考核装置

SBWK-01B机床电气控制技术及工艺实训考核装置(网孔板)

SB-88A网孔型万能机床电路实训考核鉴定装置

SB-88B网孔型万能机床电路实训考核鉴定装置(含PLC、变频器)

SB-X62W型万能铣床实训及技能考核装置

SB-Z3040B型摇臂钻床电气技能培训考核实验装置

SBKF-768型机床电气电路仿真实训考核装置

SBLSX-02皮带传送焊接调试生产线、SBLSX-01生产实训流水线

机械陈列柜、机械陈列柜系列、机械制图、教学模具、机械制图教学模型   更多产品>>

机械陈列柜系列报价

电机与变压器声动同步CD解说示教陈列柜

机械基础声动同步CD解说示教陈列柜

机械零件20教陈列柜

减速器声动同步CD解说示教陈列柜

机械原理声动同步CD解说示教陈列柜

机械制图16型陈列柜

模具示教陈列柜

金属切削示教陈列柜

金属工艺学CD解说示教陈列柜

公差配合陈列柜

钳工工艺学陈列柜

金属刀具陈列柜

机床夹具设计陈列柜

CD解说,电脑控制机械综合陈列柜

车工工艺学陈列柜

机械设计基础陈列柜

泵、阀、示教陈列柜

大型量具陈列柜

SBCX-10型《机械创新设计》示教陈列柜

SB-55型气动液压示教陈列柜

SBSJ-10A型机械设计、课程设计示教陈列柜

机械制图、立体示教模型、测绘模型、画法几何投影箱类

车工工艺与技能训练(劳动社会保障通用教材)

钳工工艺与技能训练(劳动社会保障通用教材)

机械制造工艺基础(第四版) (劳动社会保障通用教材)

金属材料与热处理(第四版)(劳动社会保障通用教材)

机械制图(第六版)(金大鹰主编)

中专《机械制图》(第二版)(夏华生主编)

减速器(全透明有机玻璃)

钳工工艺学(技工学校机械类通用教材第四版)

机械基础(第三版)(劳动社会保障通用教材)

高校、中专、技校、职业高中教学挂图

SB-MAQ型《煤矿安全》示教陈列柜(电脑控制、声控同步、CD解说)

SB-JXCD型《机械传动》陈列柜

SBT-6型公差配合与技术测量语音多功能控制陈列柜

SB8-47型多媒体智能控制《冲压模具设计与制造》陈列柜

SB12-85型多媒体智能控制《塑料模具设计与制造》陈列柜

SB-10型《焊、铆工工艺学》示教陈列柜

SB-10型《机械零件设计》示教陈列柜

SB10-121型多媒体智能控制《机械工程制图》陈列柜

注塑机模型、冲压机模型、透明可拆装教学模具、透明教学模型

减速器教学模型、测绘模型、拆装用圆柱圆锥齿轮减速器模型、机械原理零件基础模型

SB4-4型机械运动创新方案拼装实验台

机械机构基础实验台、机构创新组合实验台、动平衡原理实验台、轴系结构设计实验箱、机构系统搭接测试实验台、齿轮范成仪、车角量角仪

透明五金冲压模拟机、透明液压注塑机演示模型、透明注塑成型模拟机、铝合金模具拆装模型

SB-JXTS机械装调技术综合实训装置

煤矿实验台教学设备、综采工作面模拟演示装置、放顶煤综采安全系统演示装置、掘进通风与安全演示装置
