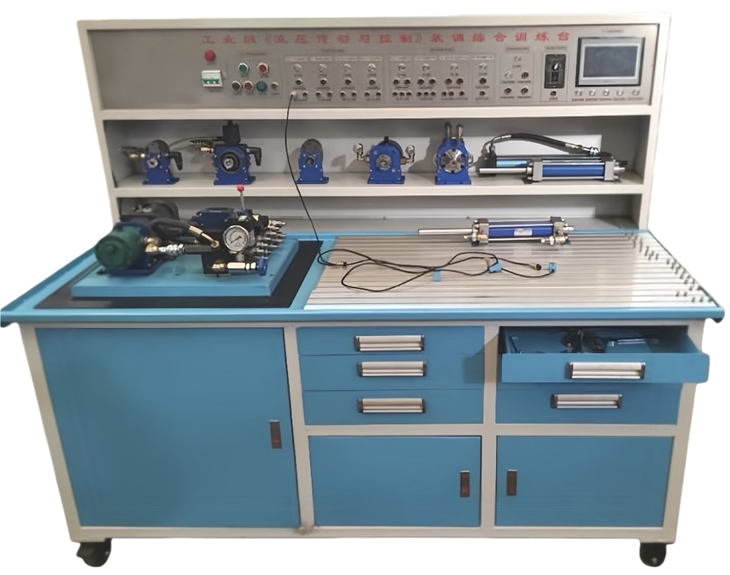

SB-701型工业型《液压传动与控制》装调综合训练台
一、产品概述：
工业型《液压传动与控制》装调综合训练台是根据《液压传动与控制》课程教学大纲的培养目标，以及工程技术对液压传动与控制人才的实际要求而开发的一个综合训练平台。它以工程实际的液压传动单元为训练对象，以装调《液压传动与控制》基本回路和拆装基本单元为训练模式。是通过参观学习、拆装单元及组装基本回路，让学生认知液压传动系统，增强实践感知，了解液压传动基本单元的组成结构，理解液压传动基本回路的工作原理，提高学生学习《液压传动与控制》课程的兴趣，为《现代液压传动与控制》课程的学习奠定必要的感性认知、实践基础和基本技能。
二、训练内容
1、《液压传动与控制》认知训练
项目一 微型液压泵站认知训练
训练1-1 微型液压泵站单元认知训练
训练2-1 微型液压泵站组装训练
项目二 简单液压回路认知训练
训练2-1 液压缸手动换向回路认知与组装训练
训练2-2 齿轮马达手动换向回路认知与组装训练
2、《液压传动与控制》基本回路组装训练
项目一 三合一液压泵站手控换向回路装调
训练1-1手控换向齿轮泵与油缸回路装调训练
训练1-2手控换向齿轮泵与齿轮马达回路装调训练
训练1-3手控换向叶片泵与摆线马达回路装调训练
训练1-4手控换向柱塞泵与柱塞马达回路装调训练
项目二 自动换向控制基本回路装调
训练2-1 接近开关电磁阀换向回路装调训练
训练2-2 接近开关步进电机阀换向回路装调训练
训练2-3 压力继电器电磁阀换向回路装调训练
训练2-4 机械行程开关电磁阀换向回路装调训练
项目三 压力控制基本回路装调
训练3-1溢流阀调压回路装调训练
训练3-2手动换向三级调压回路装调训练
训练3-3手动换向三级减压回路装调训练
训练3-4双向液压锁保压回路装调训练
项目四 速度控制基本回路装调
训练4-1手控换向进（出）节流调速回路装调训练
训练4-2手控换向傍路节流调速回路装调训练
训练4-3手控换向手动变量柱塞泵调速回路装调训练
训练4-4手控换向限压变量叶片泵调速回路装调训练
训练4-5手控换向定量泵与变量柱塞马达调速回路装调训练
项目五 顺序控制基本回路装调
训练5-1 接近开关顺序回路装调训练
训练5-2 机械行程开关控制顺序回路装调训练
训练5-3 压力继电器顺序回路装调训练
训练5-4 顺序阀控制顺序回路装调训练
项目六 其它液压基本回路装调
训练6-1 手控换向并联调速阀同步回路
训练6-2 手控换向阀（P中位机能）快速差动回路装调训练
训练6-3 蓄能器保压回路装调训练
训练6-4 平衡回路装调训练
项目七 PLC控制基本回路装调训练
训练7-1 PLC控制自动换向回路装调训练
训练7-2 PLC控制顺序回路装调训练
训练7-3 PLC控制步进电机数字阀调速回路装调训练
训练7-4 PLC控制油缸快、中、慢、快退回路装调训练
项目八 语音智能控制基本回路装调训练
训练8-1 语音智能控制油缸换向回路装调训练
训练8-2 语音智能控制齿轮马达正反转回路装调训练
训练8-3 语音智能控制油缸、齿轮马达、摆线马达、柱塞马达顺序回路装调训练
3、液压传动单元拆装训练
项目一 动力单元组装训练
训练1-1 外啮齿轮泵组装与试机
训练1-2 内啮齿轮泵组装与试机
训练1-3 叶片泵组装与试机
训练1-4 柱塞泵组装与试机
项目二 执行单元组装训练
训练2-1双作用液压油缸组装与试机
训练2-2摆线液压马达组装给与试验
项目三 控制单元组装训练
训练3-1 溢流阀组装与试机
训练3-2 液控单向阀组装与试机
训练3-3 节流阀组装与试机
训练3-4 手动换向阀组装与试机
训练3-5 电磁换向阀组装与试机
训练3-6 步进电机换向阀组装与试机
项目四 常用换向阀机能认知
训练4-1 O型换向阀机能认知训练
训练4-2 H型换向阀机能认知训练
训练4-3 Y型换向阀机能认知训练
训练4-4 K型换向阀机能认知训练
训练4-5 M型换向阀机能认知训练
训练4-6 P型换向阀机能认知训练
三、技术参数
|
工业级《液压传动与控制》装调综合训练台 |
|||
|
一、训练台总参数 |
|||
|
外形尺寸 |
1.8×1.0×1.6m |
重 量 |
200kg /台 |
|
电机功率 |
1.0≤(kw) |
电 源 |
380/220（V） |
|
系统压力 |
≤2.5PMa(25kg) |
类 型 |
1、钢板结构、台式组合 2、三合一液压泵站电动升降系统 |
|
控制方式 |
1、电气控制系统（一套） 2、语音智能控制系统（一套） 3、PLC控制系统（一套） 4、台式电脑控制系统（一台） 5、数字孪生控制系统软件 |
教学资源 |
1）二维码指导书及实训（含电子稿）； 2）教学视频； 3）线上教学系统。 |
|
二、液压传动基本技能训练模块参数 |
|||
|
液压管与管接头 |
1、ADCH液压管（两套）； 2、ADCH公制管接头（两套）； 3、ADCH公制转英制管接头（两套）； 4、公制管接头板（两块）； 5、英制管接头板（两块）； 6、液压密封生料带（4卷）； 7、密封圈（两套）。 |
||
|
简单液压传动系统 |
1、调速电动机（一台）； 2、齿轮泵（一台）； 3、单向阀（一只）； 4、溢流阀（一只）； 5、手动换向阀（一只）； 6、压力表（一块）； 7、温度液位计（一只）； 8、加油滤油器（一只）； 9、抽油滤油器（一只）； 10、双作用液压油缸（一只）； 11、油箱（一只）； 12、液压管及管接头（一套）。 |
||
|
三合一液压泵站 |
1、调速电动机（一台）； 2、齿轮泵（一台）； 3、限压变量叶片泵（一台）； 4、手动变量柱塞泵（一台）； 5、单向阀（一只）； 6、溢流阀（一只）； 7、手动换向阀（一只）； 8、压力表（一块）； 9、温度液位计（一只）； 10、加油滤油器（一只）； 11、抽油滤油器（一只）； 12、双作用液压油缸（一只）； 13、油箱（一只）； 14、液压管及管接头（一套）。 |
||
|
三合一液压泵站升降系统 |
1、升降形式：电动； 2、升降行程≤300mm； 3、升降速度≤30mm/s； 4、驱动电压：220V； 5、电动推杆（一只）；电气控制系统（一套）。 |
||
|
动力单元 |
1、外啮齿轮泵（两台）； 2、内啮齿轮泵（两台）； 3、定量叶片泵（两台）； 4、定量柱塞泵（两台）。 |
||
|
执行单元 |
1、双作用液压油缸（两台）； 2、摆线液压马达（两台）。 |
||
|
控制单元（一）压力控制阀 |
1、剖切式压力控制阀套装（一套）； 2、溢流阀（两只）； 3、减压阀（两只）； 4顺序阀（两只）。 |
||
|
控制单元（二）换方控制阀 |
1、剖切式换向控制阀套装（一套）； 2、单向阀（两只）； 3、手动换向阀（两只）； 4、电磁换向阀（两只）； 5、电液换向阀（两只。 |
||
|
控制单元（三）速度控制阀 |
1、剖切式速度控制阀套装（一套）； 2、节流阀（两只）； 3、调速阀（两只）。 |
||
|
液压辅助元件 |
1、压力表（两块）； 2、温度液位计（两块）； 3、滤油器（4只）； 4、冷却器（两只）； 5、蓄能器（两只） 。 |
||
|
组装工具 |
1、外六角扳手（两套）； 2、内六角扳手（两套）； 3、活动扳手（两把）； 4、尖嘴钳（两把）； 5、螺丝刀（两把）； 6、铜棒（两根）。 |
||
|
三、液压传动基本回路训练模块 |
|||
|
方向控制回路模块 |
1、手动换向阀（1只；） 2、电控换向阀（1只）； 3、液控换向阀（1只）； 4、双作用液压油缸（1只）； 5、液压管与管接头（一套）。 |
||
|
压力控制回路模块 |
1、直通溢流阀（1只）； 2、先导溢流阀（1只）； 3、减压阀（1只）； 4、增压装置（1套）； 5、保压装置（1套）； 6、平衡装置（1套）； 7、卸荷装置（1套）； 8、液压管与管接头（一套）。 |
||
|
速度控制回路模块 |
1、进油节流阀（1只）； 2、出油节流阀（1只）； 3、旁路节流阀（1只）； 4、变量泵（1台）； 5、变量马达（1台）； 6、液压管与管接头（一套）。 |
||
|
其它液压基本回路 |
1、行程控制装置（1套）； 2、压力控制装置（1套）； 3、时间控制装置（1套）； 4、液压管与管接头（一套）； 5、压力继电器（一套）； 6、蓄能器（1只）； 7、增压缸（1只）等。 |
||
四、产品特点
1、项目实际化：以工程实际的液压传动单元为训练对象，以装调《液压传动与控制》基本回路和拆装基本单元为训练过程；
2、功能系统化：《液压传动与控制》认知训练、《液压传动与控制》基本回路组装训练及液压传动单元拆装训练三位一体训练模式；
3、内容先进化：既有传统液压单元，又涵盖数字、语音智能控制、PLC控制及数字孪生等先进内容；
4、学生大众化：小型组合台式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会
5、教学标准化：配套标准原理图纸、二维码实训指导书，实训教学视频，教和学都十分方便、教学效果显著；
6、管理便利化：液压传动单元、装调工具、图纸及指导书均放在组合台训练中，管理十分方便；
7、线上辅助化：配套有与线下教学系统相对应的线上教学系统。
