液压教学实训装置

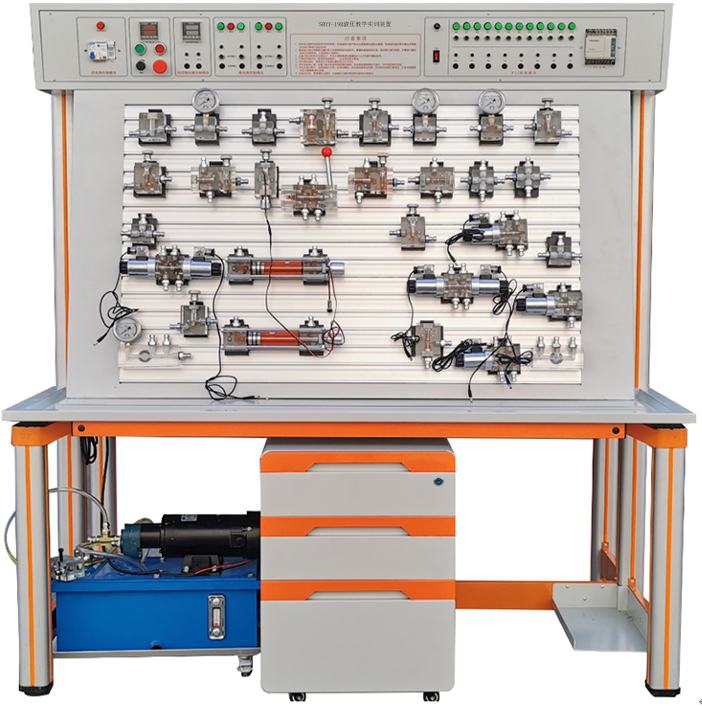

SBYY-19B液压教学实训装置

液压教学实训装置是根据高等院校机电一体化教学大纲要求，在上海硕博公司透明液压传动演示系统的基础上广泛征求专家、教授与老师的意见，采用了开放型综合实验台结构,经不断创新改进研制而成的，是目前液电控制最理想的实验室设备、即可用于初学者的学习实验实训，也可用于职工的技能培训；可以加强学员深入掌握专业知识，提高解决实际问题能力、广泛用于学校、部队、军事、院校、机械、汽车、船舶、医疗、航空、钢铁、化工、电力、石油、机械工程等各个领域。

一、主要技术参数

1、电源：AC220V 50Hz

2、直流电源：输入AC220V 输出DC24V/2A

3、可编程控制器（PLC）：三菱FX1S－20MR主机

12输入 8输出（继电器输出方式）

4、液压实训油泵电机功率：250W 配有专用的稳压直流电机调速器调速范围：0－1700r/min

5、实训工作时离液压实训台1.5m远处噪声≤58dB。

6、实训油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）

7、电磁换向阀：AC24V 吸力3Mpa

8、实训装置外型尺寸：1500mm×650mm×1750mm

二、主要特点

1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。

3、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。

4、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实训组装回路快捷、方便。

5、通过机械控，传统继电器控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。

6、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

序号	名称	型号	数量
1	实训桌		1张
2	实训台		1台
3	PLC主机模块	三菱FX1S-20MR	1块
4	电源模块		1块
5	继电器控制模块		1块
6	PLC控制按钮模块		1块
7	双作用油缸（带行程撞块）	透明元件	2只
8	二位二通电磁换向阀	透明元件	1只
9	二位四通电磁换向阀	透明元件	2只
10	三位四通电磁换向阀（O型）	透明元件	1只
11	三位四通电磁换向阀（H型）	透明元件	1只
12	三位四通电磁换向阀（M型）	透明元件	1只
13	弹簧回位油缸	透明元件	1只
14	增压油缸	透明元件	1只
15	辅助油箱	透明元件	1只
16	单向阀	透明元件	2只
17	液控单向阀	透明元件	2只
18	溢流阀（直动式）	透明元件	2只
19	溢流阀（先导式）	透明元件	1只
20	节流阀（直动式）	透明元件	1只
21	调速阀	透明元件	2只
22	顺序阀	透明元件	2只
23	减压阀	透明元件	1只
24	二位四通行程换向阀	透明元件	1只
25	三位五通手动换向阀	透明元件	1只
26	压力继电器	透明元件	1只
27	压力表	透明元件	3只
28	三通接头	透明元件	7只
29	四通接头	透明元件	3只
30	行程开关（常开）		2只
31	行程开关（常闭）		2只
32	透明液压皮管		20米
33	油盘		1只
34	油箱		1只
35	机泵组(装在实训台内)		1套
36	L-HL46号液压油		5kg
37	电磁阀通用连接线		3条
38	压力继电器插头线		1条
39	螺丝刀6×100（一字、十字）		各1把
40	剪刀		1把
41	活动板手		1把
42	尖嘴钳		1把
43	内六角扳手M5		1把
44	内六角扳手M6		1把
45	内卡簧钳		1把
46	外卡簧钳		1把
47	快速油接头		5只
48	透明液压使用说明书		1册
49	光盘（PLC编程软件、程序）		1盘
