SB-JYDLP6-2家电技术综合实训装置
一、概述
1.配套性：家电技术综合实训装置综合了机电类、电热类、电磁类各种常用家电电气控制实训项目，能满足各类学校的相应课程的实训教学目标。装置采用挂件式模块化结构，从电源到电气控制挂件、挂件到实物模型之间连接采用专用导线连接，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训指导书完全满足实训内容要求。
2.实用性：根据岗位技能要求，设置典型随机故障点，并在敞开式面板上有完整的信号线路图、测试点、调整点，从实训内容、要求及知识点，仪器配置，实训考核步骤、实训数据、结果都做了精心设计，完成学生对认知、安装、调试、维修等多种技能的实训。设备主要分成三部分组成。
*1）家用电器部分：主要由家用电器电路组成。
*2）电子技术部分：数字电路、电力电子电子电路、模拟电路、通用电源组成
*3）家用电器、电子技术仿真软件
二、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：≤2kVA
4、安全保护：具有漏电压、漏电流保护，安全符合国家标准
5、装置结构尺寸：2700MM×1600MM×2000MM（长×宽×高）
6、实验台控制智能模块
本模块可控制整机工作环境，确定 系统的工作稳定，可保护学生的实训时的稳定和安全，关键时可切断总电源。：
1)智能模块模块可检测、监控装置系统的交流电源的电压，在测量过压时，设备过载保护、能够采集被监控设备交流电源的电流值，在测量过流值时，设备过载保护、能够采集被监控设备交流用功功率温度、在测量过温时，设备过载保护
2）软件平台：
电流、电压温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。
3）工作电源 额定电压AC220V、功耗 正常监视状态≤2W 报警状态≤2.5W、
4）监控报警过压（115%）、欠压（80%）过流、电流（50~1000mA）。
5）温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。
6）电流检测通道：1路、电压检测通道：3路。
7）报警方式：APP远程报警触点容量AC 220V/3A ，DC 30V/3A、
8）通讯接口 通讯/GPRS通讯(选配)有效通讯距离≤1km.
9)通过手机可下载APP软件控制系统，或者电脑通过软件监控，
10)传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配,置不同，多咯温度传感器使用的是100K特性的热敏电阻.
11）功能显示：可显示电压、电流、功率
12）界软件面
13）无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准
14）内置无线网络信号发射，可连接4G网络，不再需要另外增加通信成本
现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
10、投标至少要提安监部门供检测报告文件以下几条内容
1）提供可供现场查询检测报告编号：
2）提供防触电保护，检测报告页面图
3）提供接地保护措施测试电流 (A): 1.5倍额定电流，但不小于25A，检测报告页面图
4）提供电气强度和绝缘电阻，检测报告页面图
5）提供机械强度，检测报告页面图
6、提供耐热、耐燃和耐漏电起痕，检测报告页面图
★三、智能教学系统
采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
1)控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
2)驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
3)手持移动控制终端采用 7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
4)手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
5)可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
6)可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
7)所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
8)用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
四、装置特点.

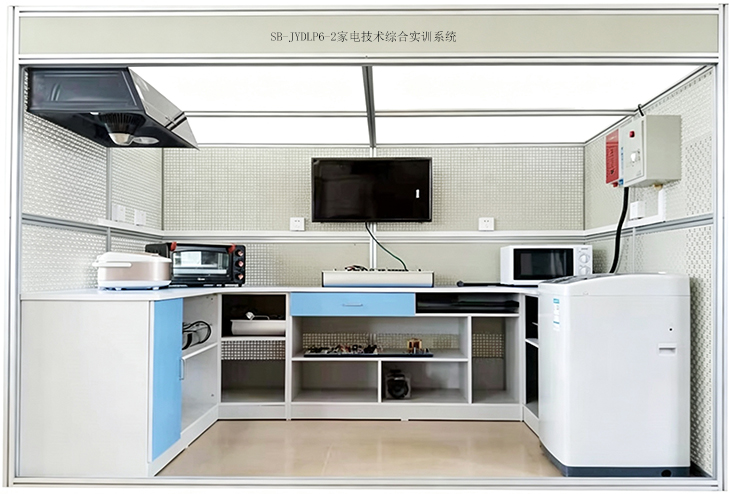

1、本装置通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，该房间采用4040工业铝型材与网孔板组拼接而成。装置表面静电喷塑，色彩稳重，外表美观大方，不易退色。
2、装置配有专用电源台，装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。
3、网孔板可以方便拆下，为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。
4、装置设有实训平台，台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用18mm三聚氰胺饰面E1级刨花板,其他部位采用2mm厚优质PVC封边条，机械封边；
5、可开设电子电风扇(油烟机)、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机、液晶电视机。功率放大电路、DVD机、音箱等常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目。
6、装置设有实训平台:可让学生在模拟房间墙上安装：热水器，微波炉，洗衣机油烟机的电视机的操作，熟知家电在售后的安装标准。
7、 该系统每个操作台都设有独立元件柜，便于对元件的保管和安装施工，有利于教学的安装培训和使用方便。通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，可以根据学校的实际教学条件分组完成各种小家电的实训内容。
*8、通用负载：
由于家电器的工作模式决定，所有电器控制系统的工作时间周期长，不方便学生实训，本装置设计了一套模拟负载电路。
装置配套有一套模拟负载电路，可以作为电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机、全自动洗碗机的模拟负载，可以在一个很短的周期内，一次或者多次完成每一个的家用电器实训。
五、基本规格
1、系统主要配置组成
|
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
|
1 |
模拟厨房模型 |
由铝合金型材框架和安装布线网孔板组成，2700MM×1600MM×2000MM（长×宽×高），器件采用自攻螺丝和工程塑料卡件配合安装。 |
1 |
台 |
|
2 |
电脑桌 |
和厨柜一体 |
1 |
台 |
|
3 |
钢凳 |
Φ300mm×450mm（圆×高） |
2 |
把 |
|
4 |
铝人字梯 |
900mm×250mm×1200mm（长×宽×高） |
1 |
把 |
|
5 |
工程塑料卡件 |
20mm×10mm×11mm（长×宽×高） |
200 |
个 |
|
6 |
模拟L型厨房厨柜 |
650MM×1500MM×800MM 650MM×2000MM×800MM 铝型材框架，侧面采用密度板装饰，中间设置有隔板，方便存储实训模块 |
1 |
套 |
|
7 |
工具 |
包含小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。 |
1 |
工具 |
|
8 |
耗材配件 |
PVC线槽、 |
20 |
米 |
|
9 |
电源线 |
RVV2.5 |
200 |
米 |
|
10 |
电源线 |
RVV2.5 |
200 |
米 |
|
11 |
电源线 |
PE线 |
50 |
米 |
|
12 |
总电源箱 |
内置漏电开关，保险,指示灯 |
1 |
套 |
|
13 |
微波炉安装支架 |
含螺丝 |
1 |
套 |
|
14 |
热水器安装支架 |
含螺丝 |
1 |
套 |
|
15 |
电烤箱安装支架 |
含螺丝 |
1 |
套 |
|
16 |
86插座 |
16A |
4 |
个 |
|
17 |
86插座 |
10A |
6 |
个 |
|
18 |
86底盒 |
|
10 |
个 |
|
19 |
移动插座 |
10A |
1 |
个 |
2、家电实验模块配置
|
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
|
1 |
洗衣机模块实验模块 |
模块面板305*405 |
1 |
套 |
|
2 |
抽油烟机（电风扇）模块实验模块 |
模块面板305*405 |
1 |
套 |
|
3 |
电热水器模块 |
模块面板305*405 |
1 |
套 |
|
4 |
电烤箱模块实验模块 |
模块面板305*405 |
1 |
套 |
|
5 |
电饭煲模块实验模块 |
模块面板305*405 |
1 |
套 |
|
6 |
微波炉模块实验模块 |
模块面板305*405 |
1 |
套 |
|
7 |
平板电视实验模块 |
模块面板500MM*280MM*60MM |
1 |
套 |
|
8 |
音响功率放大器实验模块 |
模块面板300MM*200MM*10MM |
1 |
套 |
|
9 |
前置音频处理实验模块 |
模块面板300MM*200MM*10MM |
1 |
套 |
|
10 |
无线考核模块 |
上海硕博 |
1 |
套 |
|
11 |
数据线 |
上海硕博 |
1 |
套 |
|
12 |
考核软件 |
上海硕博 |
1 |
套 |
|
13 |
说明书 |
|
1 |
套 |
3、实物电器系统配置
|
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
|
1 |
洗衣机 |
国内名牌 |
1 |
套 |
|
2 |
抽油烟机 |
国内名牌 |
1 |
套 |
|
3 |
电热水器 |
国内名牌 |
1 |
套 |
|
4 |
电烤箱 |
国内名牌 |
1 |
套 |
|
5 |
电饭煲 |
国内名牌 |
1 |
套 |
|
6 |
微波炉模 |
国内名牌 |
1 |
套 |
|
7 |
平板电视 |
32寸 |
1 |
套 |
|
8 |
音箱 |
有机3寸 |
2 |
只 |
