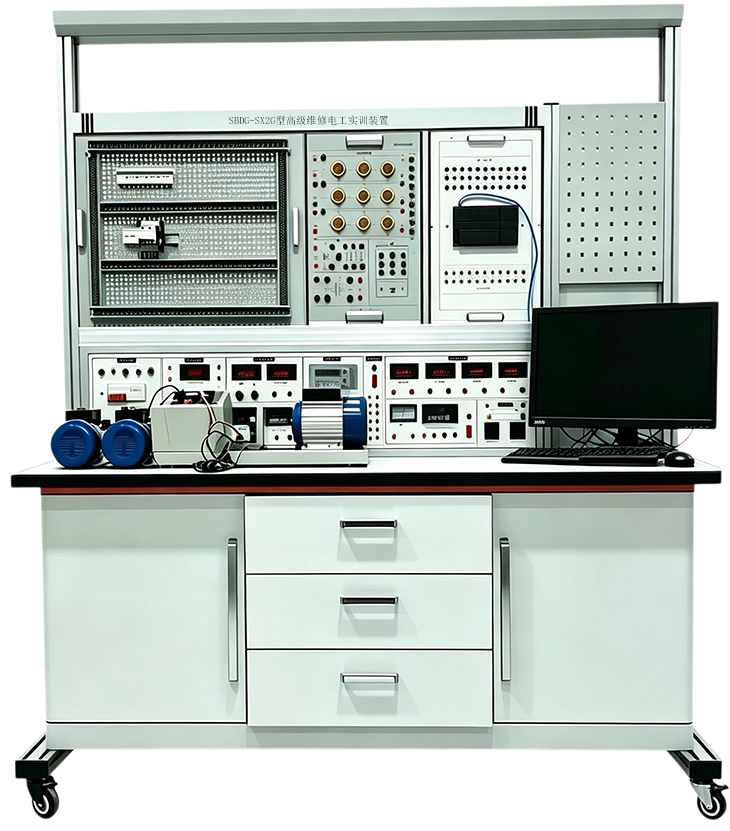

SBDG-SX2G型高级维修电工实训装置
一、产品概述
高级维修电工实训装置，高级维修电工实训设备采用铝型材结构，由电源控制屏、实训网孔板、PLC、变频器、触摸屏、三相异步电动机、双速异步电动机、直流电动机、机床电气考核挂箱、单三相变压器挂箱、电力电子实训挂箱、电子技术实训挂箱、单片机实训挂箱、各种工具、仪器以及低压电器元件等构成，可以完成高级维修电工所要求的技能鉴定项目，同时还可以完成电工基本技能实训，电力拖动控制线路实训，机床电路调试与维修，PLC应用技术实训，变频器应用技术实训，触摸屏实训，PLC网络通讯，PLC、变频器、触摸屏的综合应用，电子技术实训，单片机实训，变压器实训、电力电子实训等实验实训内容。
二、产品主要构成
1、实训台
（1）实训台架采用铝型材结构，整体尺寸1612*800*1790mm；
（2）桌面下面放置储物柜，尺寸为930x525x545mm。
（3）桌面采用高密度压缩板，表面防水、防火、坚固耐用；
（4）桌面上面为实训操作区，由电源控制屏、网板操作区（不锈钢网孔板尺寸595*660mm）、仪器放置区、3挂箱放置区（可同时放置3个尺寸为420*297mm的挂箱），台子的最上面为照明灯管；
（5）台体右侧安装伸缩旋转壁挂式液晶显示器支架。
2、电源控制屏
（1）电源：三相五线交流电源，380V±10％,50Hz,容量≤1500VA；
（2）具有三相漏电保护器、急停按钮、电源指示灯、供电指示灯；
（3）提供AC380V电源输出，AC220V电源输出；
（4）提供隔离电源1路：为实验提供4路0.5A +15V/-9V隔离供电，1路0.5A +24V隔离供电，1路0.5A ±15V/+5V隔离供电；
（5）提供直流电机调速电源，电枢DC0-220V，励磁DC220；
（6）提供三相自耦调压器，0-430V可调输出；
（7）提供AC24V、双AC15V、双AC8V、DC24V、DC±12V、DC±5V、 DC1.25-30V可调、4-20mA可调输出；
（8）提供智能答题考核器1套。
3、PLC主机挂箱
挂箱尺寸420mm×297mm，采用带指示灯的船型开关作为PLC电源控制开关；PLC的输入输出均引到面板。包含指示灯12个，蜂鸣器1个，按钮自锁、不自锁各6个。
（1）主机：三菱FX3U-48MR/ES-A
◆ 24路数字量输入，24VDC
◆ 24路继电器型输出
◆ 程序存储器：64000步
◆ 高速计数器：
◆单相计数器：6个，100KHz 2个，10KHz
◆A/B计数器：2个，50KHz
◆ 定时器：512个
◆ 计数器：235个
◆ 通讯口：1个RS-422口
（2）通讯扩展板：FX3U-485-BD
4、变频器挂箱
变频器的输入输出信号均用小插孔引出到面板，变频器的强电采用带绝缘护套的插孔引出到面板，强电和弱电采用不同的插孔，避免了由于误接线而烧坏变频器的事故。提供一个10K电位器和若干个带锁的按钮，485接口引出到面板，配合变频器完成实验，方便、快捷。
变频器:ACQ580
5、触摸屏挂箱：挂箱尺寸420*297mm，触摸屏选用昆仑通态TPC7032Kt，7寸彩色触摸屏。
6、PLC模拟负载挂箱
（1）模拟负载挂箱1
提供天塔之光、八段数码显示、邮件自动分检控制、自动轧钢控制系统、水塔水位自动控制、多种液体自动混合、自动成型机控制。
（2）模拟负载挂箱2
交通信号灯、机械手动作模拟、装配流水线自动控制、加工中心刀具选择控制、自动送料装车等负载。
7、电机
|
名称 |
型号参数 |
数量 |
单位 |
|
|
1 |
三相异步电动机 |
380V,180W，可Y-△转换 |
1 |
台 |
|
2 |
双速异步电动机 |
380V,120W/180W,1400/2800RPM |
1 |
台 |
|
3 |
直流电动机 |
80W，220V，0.55A，1500RPM |
1 |
台 |
|
8、低压电器元件 |
||||
|
序号 |
名称 |
型号参数 |
数量 |
单位 |
|
1 |
3P断路器 |
DZ47s，3P，D10 |
2 |
个 |
|
2 |
2P断路器 |
DZ47s，2P，C6 |
2 |
个 |
|
3 |
熔断器 |
RT18-32，10A3只，5A2只。 |
5 |
只 |
|
4 |
中间继电器 |
CDZ9-52PL DC24V |
4 |
只 |
|
5 |
交流接触器 |
CJ20-10型，AC220V |
4 |
只 |
|
6 |
交流接触器 |
CJ20-10型，AC380V |
4 |
只 |
|
7 |
按钮 |
LAY7型 |
5 |
只 |
|
8 |
指示灯 |
AD56-22DS，AC380V |
3 |
只 |
|
9 |
热继电器 |
JRS2-63/F,0.63-1A |
2 |
只 |
|
10 |
功率电阻 |
200Ω,50W，带固定架 |
3 |
只 |
|
11 |
扭置开关 |
3控2档,9脚，AC380V开孔12mm |
3 |
只 |
|
12 |
旋钮 |
LAY7,开孔22.5mm |
2 |
只 |
|
13 |
行程开关 |
JW2-11H |
4 |
只 |
|
14 |
通电延时时间继电器 |
ST3PA-B, 线圈AC380V |
1 |
只 |
|
15 |
通电延时时间继电器 |
ST3PC-B, 线圈AC380V |
1 |
只 |
|
16 |
断电延时时间继电器 |
ST3PF-B, 线圈AC380V |
1 |
只 |
|
17 |
整流桥 |
IN5408*4 |
1 |
只 |
|
18 |
中间继电器 |
JZC1-44E(3TH82), AC380V |
2 |
只 |
9、测量仪表
交流数字电压表1只：测量范围0～500V，精度为0.5级，三位半数显；
交流数字电流表1只：测量范围0～5A，精度为0.5级，三位半数显；
直流数字电压表1只：测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级；
直流数字毫安表1只：测量范围0～2000mA，精度为0.5级，三位半数显。
交流数字功率表1只：测量范围0～500V，5A,精度为0.5级，三位半数显；
交流数字功率因数表1只：测量范围0～500V，5A,精度为0.5级，三位半数显；
10、工具、耗材
|
序号 |
名称 |
参数 |
数量 |
单位 |
|
1 |
工具箱 |
|
1 |
套 |
|
2 |
测电笔 |
|
1 |
支 |
|
3 |
电工刀 |
|
1 |
支 |
|
4 |
电烙铁（电烙铁架） |
35W |
1 |
套 |
|
5 |
剥线钳 |
7寸 |
1 |
把 |
|
6 |
斜口钳 |
6寸 |
1 |
把 |
|
7 |
尖嘴钳 |
6寸 |
1 |
把 |
|
8 |
压线钳 |
6寸 |
1 |
把 |
|
9 |
小一字螺丝刀 |
3*75 |
1 |
把 |
|
10 |
大一字螺丝刀 |
6*100 |
1 |
把 |
|
11 |
小十字螺丝刀 |
3*75 |
1 |
把 |
|
12 |
大十字螺丝刀 |
6*100 |
1 |
把 |
|
13 |
镊子 |
|
1 |
把 |
|
14 |
剪刀 |
|
1 |
把 |
|
15 |
细砂纸 |
|
1 |
张 |
|
16 |
松香 |
|
200 |
克 |
|
17 |
焊锡丝 |
|
1 |
卷 |
|
18 |
导线 |
0.75平方 |
1 |
盘 |
三、技术参数
1、电源：三相五线交流电源，带漏电保护
2、功率：<1.5KW
3、安全保护：
1）漏电保护动作电流：≤30mA；
2）漏电保护动作反应时间：≤0.1S；
4、实训台尺寸：1612*800*1790mm；
四、产品功能
1、电力电子变流技术
(1) 单结晶体管触发电路
(2) 锯齿波同步移相触发电路
(3) 正弦波同步移相触发电路实验
(4) 双向晶闸管与KC05集成触发电路实验
(5) 单相半波可控整流电路
(6) 单相桥式半控整流电路
(7) 单相桥式全控整流电路
(8) 三相半波可控整流电路
(9) 三相桥式半控整流电路
(10) 三相桥式全控整流电路
(11) 单相交流调压电路
(12) 三相交流调压电路
(13) MOSFET、IGBT特性实验及驱动电路实验
2、继电接触控制实验
(1) 三相异步电动机直接启动控制
(2) 三相异步电动机接触器点动控制线路
(3) 三相异步电动机接触器自锁控制线路
(4) 三相异步电动机接触器点动与自锁控制线路
(5) 三相异步电动机按钮联锁的正反转控制线路
(6) 三相异步电动机接触器联锁正反转控制线路
(7) 三相异步电动机按钮接触器双重联锁的正反转控制线路
(8) 三相异步电动机的手动顺序控制
(9) 三相异步电动机的自动顺序控制
(10) 三相异步电动机的多地控制
(11) 三相异步电动机定子串电阻减压启动手动控制线路
(12) 三相异步电动机定子串电阻减压启动自动控制线路
(13) 三相异步电动机能耗制动控制电路
(14) 三相异步电动机反接制动控制线路
(15) 三相异步电动机Y－△起动手动控制线路
(16) 三相异步电动机Y－△起动自动控制线路
(17) 工作台自动往返控制线路
(18) 带有点动的自动往返控制电路
(19) 位置开关作自动停止正反转起动控制电路
(20) 双速交流异步电动机手动变速控制电路
(21) 双速交流异步电动机自动变速控制电路
(22) 直流电动机的控制及调速
3、PLC实训
1) PLC基本指令实训
2) 布尔指令训练
3) 定时器指令实训
4) 计数器指令实训
5) 传送指令训练
6) 数据移位指令训练
7) 算术运算指令训练
8) 逻辑指令训练
9) 顺序控制继电器指令训练
10) PLC控制的三相异步电动机的启动与停止
11) PLC控制的三相异步电动机的正反转项目
12) PLC控制的三相异步电动机的点动与自锁项目
13) PLC控制的三相异步电动机的星三角启动项目
14) PLC控制的天塔之光实训
15) PLC控制的八段数码显示实训
16) PLC控制的邮件自动分检实训
17) PLC控制的水塔水位自动控制实训
18) PLC控制的加工中心刀具库选择控制实训
19) PLC控制的多种液体自动混合控制实训
20) PLC控制的自动成型机控制实训
21) PLC控制的装配流水线自动控制实训
22) PLC控制的自动轧钢机控制实训
23) PLC控制的交通信号灯控制实训
24) PLC控制的机械手动作控制实训
25) PLC控制的自动送料装车系统实训
4、电机驱动与调速
(1) 变频器面板功能参数设置和操作；
(2) 变频器对电机点动控制、启停控制；
(3) 电机转速多段控制；
(4) 基于模拟量控制的电机开环调速；
(5) 基于面板操作的电机开环调速；
(6) 变频器的保护和报警功能实训；
5、触摸屏组态控制技术
(1) 触摸屏的参数设置；
(2) 触摸屏的编程；
(3) 触摸屏、PLC、变频器的综合应用；
五、配置清单
|
名称 |
型号参数 |
数量 |
单位 |
||
|
1 |
实训台 |
（1）实训台架采用铝型材结构，整体尺寸1612*803*1790mm； |
1 |
台 |
|
|
（2）桌面下面放置储物柜，用于放置实训器材及实训挂箱，尺寸为：930*525*545mm； |
|||||
|
（3）桌面采用高密度压缩板，表面防水、防火、坚固耐用； |
|||||
|
（4）桌面上面为实训操作区，由电源控制屏、网板操作区（不锈钢网孔板尺寸595*660mm）、仪器放置区、3挂箱放置区（可同时放置3个尺寸为420*297mm的挂箱），台子的最上面为照明灯管； |
|||||
|
（5）台体右侧安装伸缩旋转壁挂式液晶显示器支架。 |
|||||
|
2 |
电源控制屏 |
（1）电源：三相五线交流电源，380V±10％,50Hz,容量≤1500VA； |
1 |
套 |
|
|
（2）具有三相漏电保护器、急停按钮、电源指示灯、供电指示灯； |
|||||
|
（3）提供AC380V电源输出，AC220V电源输出； |
|||||
|
（4）提供隔离电源1路：为实验提供4路0.5A +15V/-9V隔离供电，1路0.5A +24V隔离供电，1路0.5A ±15V/+5V隔离供电； |
|||||
|
（5）提供直流电机调速电源，电枢DC0-220V，励磁DC220； |
|||||
|
（6）提供三相自耦调压器，0-430V可调输出； |
|||||
|
（7）提供AC24V、双AC15V、双AC8V、DC24V、DC±12V、DC±5V、 DC1.25-30V可调、4-20mA可调输出； |
|||||
|
（8）提供智能答题考核器1套 |
|||||
|
3 |
变压器挂箱 |
有三相组式变压器（原边220V/0.35A，副边55V/1.4A），也可作为三只单相变压器实验；三相芯式变压器负载（原边220V/100W，副边55V/100W））各一只。 |
1 |
个 |
|
|
4 |
PLC主机挂箱 |
主机：FX3U-48MR/ES-A |
1 |
个 |
|
|
通讯扩展板：FX3U-485-BD 或西门S7-1200CPU1214C |
|||||
|
5 |
变频器挂箱 |
三菱FR-E740-0.4K-CHT ABB,ACQ580-01-02A7-4 |
1 |
个 |
|
|
6 |
触摸屏挂箱 |
昆仑通态TPC7032Kt，7寸彩色触摸屏 施耐德：HMIGXU3500 |
1 |
台 |
|
|
7 |
模拟负载挂箱1 |
提供天塔之光、八段数码显示、邮件自动分检控制、自动轧钢控制系统、水塔水位自动控制、多种液体自动混合、自动成型机控制 |
1 |
个 |
|
|
8 |
模拟负载挂箱2 |
提供交通信号灯、机械手动作模拟、装配流水线自动控制、加工中心刀具选择控制、自动送料装车 |
1 |
个 |
|
|
9 |
三相异步电动机 |
YS6324，380V,180W，可Y-△转换 |
1 |
台 |
|
|
10 |
双速异步电动机 |
YD6324，380V,120W/180W,1400/2800RPM |
1 |
台 |
|
|
11 |
直流电动机 |
90SZ52，80W，220V，0.55A，1500RPM |
1 |
台 |
|
|
12
|
低压电器元件 |
3P断路器 |
3P，D10 |
2 |
个 |
|
2P断路器 |
2P，C |
2 |
个 |
||
|
熔断器 |
RT18-32，10A3只，5A2只 |
5 |
只 |
||
|
中间继电器 |
CDZ9-52PL DC24V |
4 |
只 |
||
|
交流接触器 |
CJ20-10型，AC220V |
4 |
只 |
||
|
交流接触器 |
CJ20-10型，AC380V |
4 |
只 |
||
|
按钮 |
LAY7 |
5 |
只 |
||
|
指示灯 |
AD56-22DS，AC380V |
3 |
只 |
||
|
热继电器 |
JRS2-63/F,0.63-1A |
2 |
只 |
||
|
功率电阻 |
200Ω,50W，带固定架 |
3 |
只 |
||
|
扭置开关 |
3控2档,9脚，AC380V开孔12m |
3 |
只 |
||
|
旋钮 |
LAY7,开孔22.5m |
2 |
只 |
||
|
行程开关 |
JW2-11H |
4 |
只 |
||
|
通电延时时间继电器 |
线圈AC380V |
1 |
只 |
||
|
通电延时时间继电器 |
线圈AC380V |
1 |
只 |
||
|
断电延时时间继电器 |
线圈AC380V |
1 |
只 |
||
|
整流桥 |
IN5408*4 |
1 |
只 |
||
|
中间继电器 |
JZC1-44E(3TH82), AC380V |
2 |
只 |
||
|
13
|
电力电子实训挂箱(一) |
该挂箱装有三相可控桥、单相可控桥、三相整流桥、控制电路、给定电路等，可以完成以下实验：单相半波可控整流电路实验、单相桥式半控整流电路实验、单相桥式全控整流电路实验、单相交流调压电路实验、单相交流调功电路实验、三相半波可控整流电路实验、三相桥式半控整流电路实验、三相桥式全控整流电路实验、三相交流调压电路实验、单相不可控整流电路实验、三相不可控整流电路实验、开环不可逆直流调速、开环三相异步电机调压调速系统实验 控制电路采用高性能芯片作为主控制芯片来触发可控硅，实现高输出线性程度，输出起控点低，移相精度高、可对负载实现无级调节。 |
1 |
个 |
|
|
电力电子实训挂箱(二) |
该挂箱主要由三相可调电阻、三相阻性负载和三相电感组成。可完成电力电子技术实验中的电阻负载、电感负载实验，并且阻性灯泡负载可以直观看到实验现象。 |
1 |
个 |
||
|
电力电子实训挂箱(三) |
该挂箱是晶闸管触发电路专用实验挂箱，其中有同步变压器、单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路以及单相交流调压触发电路。 |
1 |
个 |
||
|
电力电子实训挂箱(四) |
该挂箱主要由MOSFEF、IGBT等器件的驱动电路和开关特性、控制电路组成。可完成MOSFEF、IGBT等器件的特性实验，测定新器件的特性曲线。 |
1 |
个 |
||
|
14
|
测量仪表 |
交流数字电压表 |
测量范围0～500V，精度为0.5级，三位半数显 |
1 |
只 |
|
交流数字电流表 |
测量范围0～5A，精度为0.5级，三位半数显 |
1 |
只 |
||
|
直流数字电压表 |
测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级 |
1 |
只 |
||
|
直流数字毫安表 |
测量范围0～2000mA，精度为0.5级，三位半数显 |
1 |
只 |
||
|
交流数字功率表 |
测量范围0～500V，5A,精度为0.5级，三位半数显 |
1 |
只 |
||
|
交流数字功率因数表 |
测量范围0～500V，5A,精度为0.5级，三位半数显 |
1 |
只 |
||
|
15
|
工具箱及工具 |
工具箱 |
1 |
套 |
|
|
测电笔 |
1 |
支 |
|||
|
电工刀 |
1 |
支 |
|||
|
电烙铁（电烙铁架） |
35W |
1 |
套 |
||
|
剥线钳 |
7寸 |
1 |
把 |
||
|
斜口钳 |
6寸 |
1 |
把 |
||
|
尖嘴钳 |
6寸 |
1 |
把 |
||
|
压线钳 |
6寸 |
1 |
把 |
||
|
小一字螺丝刀 |
3*75 |
1 |
把 |
||
|
大一字螺丝刀 |
6*100 |
1 |
把 |
||
|
小十字螺丝刀 |
3*75 |
1 |
把 |
||
|
大十字螺丝刀 |
6*100 |
1 |
把 |
||
|
镊子 |
1 |
把 |
|||
|
剪刀 |
1 |
把 |
|||
|
细砂纸 |
1 |
张 |
|||
|
16
|
耗材 |
松香 |
200 |
克 |
|
|
焊锡丝 |
1 |
卷 |
|||
|
导线 |
0.75平方 |
1 |
盘 |
||
|
17 |
ISP单片机下载器 |
1 |
个 |
||
|
18 |
课凳 |
2 |
个 |
||
|
19 |
说明书 |
2 |
本 |
||
|
