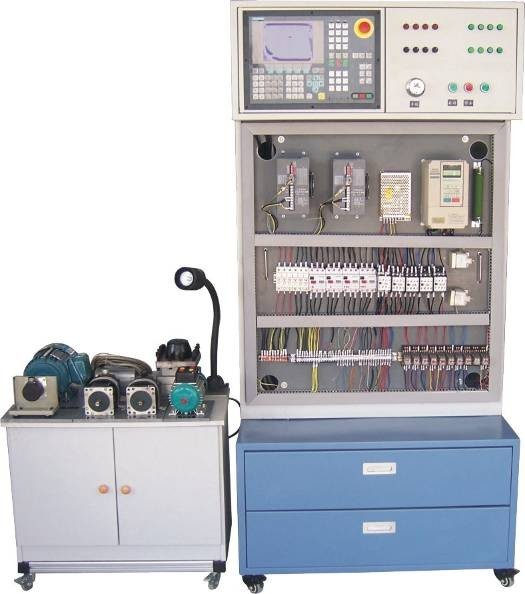

SB-980型数控车床综合维修实验装置



数控车床综合维修实验装置是根据《中华人民共和国教育行业标准(数控技术应用专业仪器设备配备标准)》、教育部"振兴21世纪职业教育课程改革和教材建设规划"、"紧缺人才"培训规划的教学要求,结合生产实际和职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和车床工中、高级和技师的培训和鉴定。
使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构、模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力,使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构,同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。

单价:130000元/套

产品组成部分
数控车床综合维修实验装置是由广数980数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出模块、刀架接口板、开关电源以及配套CK0620型数控实训车床等组成。



 可开设的实验实训考核项目

数控车床系统操作与编程实验(配0620车床)

主轴变频单元的调试运行与故障诊断实验

全数字交流伺服电机运行与故障诊断实验

数控车床电气控制设计与分析实验

数控车床机床回零点实验和机床超程限位实验

电动刀架控制原理实验及接线与故障诊断实验。

数控车床系统控制机床螺纹加工实验

数控车床的冷却与照明及故障诊断实验

丝杆螺距误差补偿实验

数控车床电子手轮实验

机床RS232串口通讯实验

数控车床故障设计排除考核28

                      CK0620型数控实训车床规格:

三爪卡盘

160mm

床身上最大回转直径

260mm

主轴通孔直径

38mm

电动刀架

四工位

重复定位精度

0.001mm

主轴转速、无级变速

100------2000rpm

主电机功率

2.2kw

机床尺寸(长×宽×高)

1300×800×1500mm

机床重量

450kg

车削对象

硬质工程塑料、金属制品







 技术性能:
 1、输入电源:三相四线制380V交流电源。
 2、结构:考核柜为铁质钣金喷塑结构,坚固耐用;
 3、工作环境:温度-100-+400C。
 4、整机功耗:<3KW
 5、考核柜尺寸:1370×600×1890mm

 注:数控系统可选配GSK928TC、980TA、980TD、980TB等。





SB-31DM型数控铣床综合维修实验装置









      SB、2007型数控综合维修实训实验室

一、特点:
SB-2007型数控综合维修实训实验室是我公司在系列数控综合维修实训装置基础上而开发设计的一款集合多媒体教学内容和数控仿真软件教学内容为一体的综合型实验室。实验室采用《SB-980型数控车床综合维修实验装置》、《SB-31型数控铣床综合维修实验装置》两种装置构成完整的多媒体网络化数控维修实训实验室。

二、实验室功能:
1、本实验室采用数控学习系统软件,软件分服务器(教师机)端与客户(学生机)端,由教师来设计管理学生是否登陆。每位学生输入学生名,输入密码才能登陆。
2、软件具有数控仿真软件、文件查看器、加载外挂、文件加工、聊天室、人员管理、系统设置等功能
3、实验室具有多媒体教学功能实现网络化广播教学:如老师在教师机上进行三维曲面造型时,每个步骤所有学生可直接在学生机上观看学习。如教师发放文件时可通过文件分发功能一次性发给所有学生。

4、实验室可完成以下实验项目:
●、车床编程操作、加工实验
●、铣床编程操作、加工实验
●、调频、调速综合实验
●、数控机床超程限位和回零点原理实验
●、驱动系统工作原理实验
●、刀架刀位控制原理实验
●、电源、电路设计与分析实验
●、位参数设计控制实验
●、数控车床故障诊断实验(机床检测元件、、主轴单元、进给单元等)
●、数控铣床故障诊断实验(机床检测元件、、主轴单元、进给单元等)
●、数控各单元的连接、控制实验
●、编码器检测原理实验

实验室特点:
1、计算机配置:C4-2.8G、内存256M、硬盘80G、17寸纯平显示器、时尚粉烤机箱、超薄键盘、3D鼠标、52倍速CD-ROM等组成。
2、本实验室有数控车床和铣床的全部功能。
3、通过本实验室学习可以让学员了解数控车床的车削原理和数控铣床的铣削原理。
4、方便拆卸的方案设计,使得受训者在机械、电气等诸方面得到现场般的训练,使其留下深刻的印象
5、涉及的内容丰富:数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、装配排线、机械安装等,提高学员动手能力。
6、柜内电器排布与选型完全按照现行机床生产厂家的模式,电路中增加故障功能。
7、结构新颖,造型美观,采用透明机床,内部传动机构一目了然。


  实验室标准配置推荐:

一般配置/

SB-980型数控车床综合维修实验装置

SB-31型数控铣床综合维修实验装置

计算机编程及桌

价 格

24  12

1

1

12/12

370000

36  18

1

1

18/18

430000

48  24

1

1

24/24

490000

教师桌

含服务器

1/1

12000
