SB-528I模电、数电、EDA实验开发系统成套设备

售价:188500元13台

本实验设备可完成数字电子技术、模拟电子技术和EDA实验,适合大、中专院校电子课程的实验和毕业设计。
一、技术性能:
1、输入电压:交流220V±10% 50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1KVA
4、外形尺寸:1600mm×700mm×1200mm
三、功能与结构:
(一)实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
1.2电源输出:有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调,输出电流1.5A。
B组: 二组互相独立的0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。
C组:低压直流稳压电源,电压+5V,+14V。
D组:单相市电输出,供用户自备仪器使用。
2、函数发生器
2.1 波形:输出正弦波、三角波、方波。
2.2 频率范围:5Hz-550KHz,有频率表指示。
3、七段译码器及对应译码显示数码管。
4、EDA系统硬件结构及配置:
4.1 含有以AT89051为核心的单片机(MPU)最小系统(包括4×4小键盘,RAM62256,液晶显示接口);
4.2 构成以PLDIMPU双系统为主要特点的复合型综合电子实验平台,特别适应开设综合电子设计课程;
4.3 能完成多个历年全国大学生电子设计竞赛试题;
4.4 有16个外I/O接口,适用于扩展实验。
5、单次脉冲:每拨一次钮子开关输出一对正负脉冲。
6、外测交直流二用电流表:精度0.5级,三位半数字式显示,测量范围:0-999mA。
7、外测交直流二用电压表:精度0.5级,三位半数字显示,测量范围:0-99V。
(二)学生实验桌:

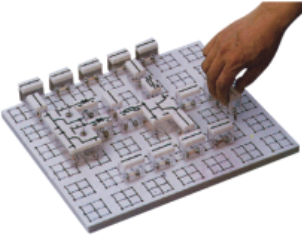

一桌二座,桌面中央设置九孔通用电路插板,元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明,内装元件一目了然,盒盖印有永不褪色元件符号,盒盖与盒体采用科学的压卡式结构,维修拆装方便。实验桌左右各有一个柜,柜中存放元器件,中部抽屉存放工具、万用表、导线等。桌面尺寸:160×70cm。
三、器材配备(以24座为例)
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF47万用表、13只数字万用表890B+、39只指针式1.5级直流电流表,25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材: 双踪示波器(型号不限)、毫伏表、滑线变阻器。
五、实验项目:
(一)模电、数电部分:能完成"模电、数电实验室成套设备"的实验项目。
(二)EDA实验项目(49个实验)


(1)基本实验:
1、七人表决器
2、格管码变换器
3、四位加法器
4、BCD码加法器
5、四位并行乘法器
6、四位并行乘法器
7、触发器
8、用ABEL语言设计74LS160功能模块计数器
9、多模加减计数器
10、可控脉冲发生器
11、简易数码锁
12、英语字母显示电路
13、八位乘法器
14、序列检测器
15、可变模
16位加法计数器
16、正负脉宽数控调制发生器
17、秒表
18、键盘扫描实验
(2)数字系统设计:
1、数字钟
2、频率计
3、交通灯
4、乒乓球游戏机
5、数字锁
6、自动电梯
7、出租车计费器
8、抢答器
9、彩灯控制器;
(3)综合电子设计:
1、彩条信号发生器(VGA)
2、RS232通信
3、点阵显示
4、乐曲演奏电路
5、FSK发生器(D/A)
6、数字电压表(A/D);
7、DDS实验
(4)综合电子实验(PLD+单片机综合系统)
1、多功能频率计
2、DDS信号源
(5)扩展实验
1、用液晶显示多功能频率计
2、点阵汉字显示
3、可编程模块器件(PAC)实验
