网络型可编程控制器实训设备(西门子S7-1200)PLC可编程控制器实训装置

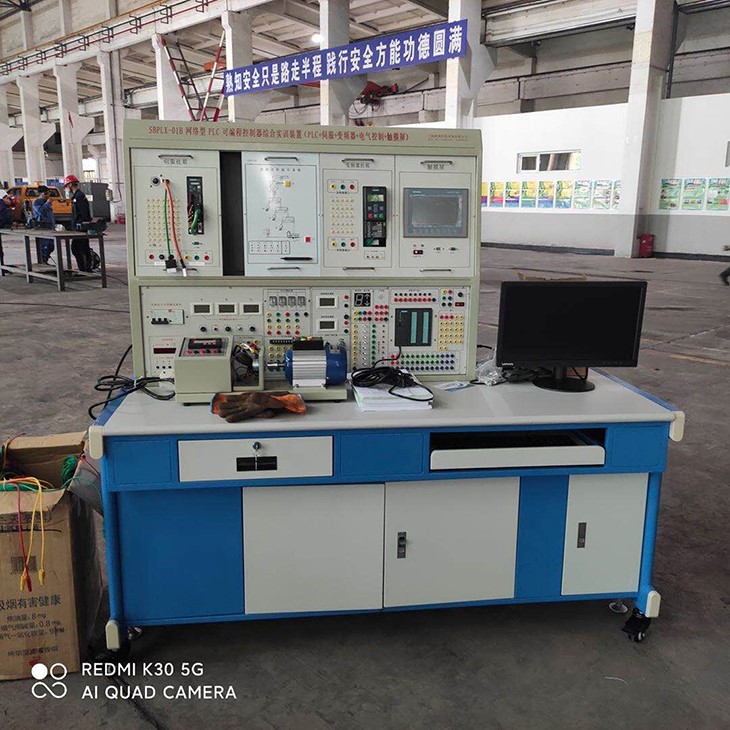

SBPLC-01B网络型PLC可编程控制器综合实训装置(S71200PLC变频电气控制触摸屏)

一、概述

网络型PLC可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)西门子S7-1200是根据《中华人民共和国教育行业标准--电工电子类实训基地仪器设备配备标准》,教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。

可编程控制器综合实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。

二、网络型可编程控制器实验装置特点

1、采用积木组合式结构,含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等,配套组态监控软件、仿真实训软件,实现仿真化、信息化、网络实训教学,体现实训教学的网络性和系统性。

2、项目实训模块:利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象,实物模型中的逻辑、模拟、过程、运动等的控制实训,完成学生认知、设计、安装、调试、检修等多种技能实训。PLC实训对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。

3.采用西门子S7-1200系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。

4.采用西门子MM440变频器,功能广泛,动态响应高,驱动性能高。

5. 采用工业及7寸触摸屏,兼容性强,画面编辑功能强,图库丰富,满足日常教学需求和工业控制要求。

6、多种通信方式:通过以太网总线,将实训装置(从站)PLC和主站PLC进行以太网主从通信。PLC与触摸屏实现S7通信,触摸屏画面可实时监控PLC系统运行状态和控制PLC系统。

三、网络型可编程控制器实验装置技术性能

1、输入电源:三相四线(或三相五线)~380V±10%  50Hz

2、工作环境:温度-10℃+40℃  相对湿度<85%(25℃)  海拔<400m

3、装置容量:<0.5KVA

4、重    量:<110Kg

5、外形尺寸:1600mm×750mm×1600mm

6、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

四、网络型可编程控制器实训装置的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训模块(含丰富的工业现场设备模拟实训对象)、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、等组成。

(一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。

3、直流电源、直流电压/电流表、逻辑输出及指示等

直流电压:010V可调输出;直流电流:420mA可调输出;直流数字电压表/电流表;电压表量程0200V、输入阻抗为10MΩ、精度0.5级;电流表量程0200 mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

4、主机实训组件

配置西门子S7-1200CPU1214c)系列 PLC主机,集成数字量I/O14DI/10DO),

5.变频器组件

配置西门子V20变频器,响应速度快,性能优越。

6.触摸屏实训组件

西门子7英寸触摸屏,界面操作简便,图库丰富,操作性强。

(二)实训挂箱

(三)电机导轨、光码盘测速系统及数显转速表

包含光码盘测速系统(配有进口光电编码器)、数显转速表及固定电机的不锈钢导轨等。不锈钢导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与编码盘之间连接的同心度不超过±5丝,电机运行噪声小,实训参数典型,能较好满足实训要求。在导轨面板上设有五位数显转速表,显示当前转速;具有电压反馈信号;同时设有光电编码信号输出,包括AB两个通道;能够完成各种速度开/闭环及定位实训。

(四)三相鼠笼异步电机:交流380V/△

(五)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。

五、实训项目

1PLC基本技能实训

1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)

2.PLC仿真实训

2PLC模拟控制应用实训

3.数码显示控制

4.抢答器控制(优先级、数值运算,具有声效功能)

5.天塔之光控制(闪烁、发射、流水型)

6.音乐喷泉控制(具有声效功能)

7.十字路口交通灯控制

8.水塔水位控制

9.自动送料装车系统控制

10.四节传送带控制

11.装配流水线控制

12.多种液体混合装置控制

13.自控成型机控制

14.全自动洗衣机控制(具有声效功能)

15.电镀生产线控制

16.自控轧钢机控制

17.邮件分拣机控制

18.自动售货机控制

19.机械手控制

20.三层电梯控制

21.四层电梯控制(实物)

22.加工中心控制(实物)

3PLC实物控制实训

23.步进电机运动控制

4PLC、变频器、触摸屏综合应用技能实训

24.变频器功能参数设置与操作

25.变频器面板操作与运行

26.变频器无级调速

27.外部端子点动控制

28.变频器控制电机正反转

29.多段速度选择变频调速

30.外部模拟量(电压/电流)控制方式的变频调速

31.PLC控制变频器外部端子的电机正反转

32.PLC数字量控制方式的多段速

33.PLC数字量控制方式的电机降压启动

34.PLC控制变频器外部端子的电机运行时间控制

35. 基于PLC模拟量控制变频开环调速

36. 基于触摸屏控制方式的基本指令编程练习

37. 触摸屏画面等级设置及操作

38. 触摸屏画面切换操作

39. 基于触摸屏控制方式的LED控制

40. 基于触摸屏控制方式的电机运行时间控制

41. 基于触摸屏控制方式的抢答器控制

42. 基于触摸屏控制方式的四节传送带控制

43. 基于触摸屏控制方式的运料小车控制

44. 基于触摸屏控制方式的自动供水控制

45. 基于触摸屏控制方式的多段速控制

六、网络型可编程控制器实验室配置:





数量



备注

实验屏



1



电源控制屏



1

钢制喷塑

实验桌



1

铝木结构

学生凳



2



PLC主机

CPU1214C

1



数字量模块

Sm1223

1



模拟量模块

SB1232

1



通讯电缆

网线

2



触摸屏通讯线

1



实验挂箱

抢答器/音乐喷泉

1



装配流水线/十字路口交通灯

1



水塔水位/天塔之光

1



自动送料装车/四节传送带

1



多种液体混合装置

1



自动售货机

1



自控轧钢机/邮件分拣机

1



机械手控制/自控成型机

1



加工中心

1



四层电梯

1



步进电机/直线运动

1



自动洗衣机/电镀生产线

1



变频器实训挂箱(v200.37KW

1



触摸屏实验箱 KTP700 7寸工业级彩色)

1



软件

演示板原程序及西门子编程软件

1



触摸屏编程软件

1



说明书

实验指导

1



连接线

实验连接线50cm自锁线

50



15cm自锁线

10
