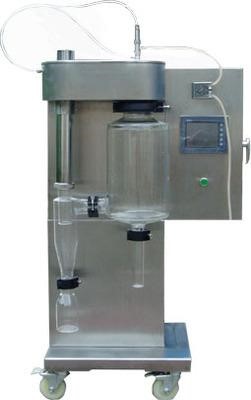

SBGY-323喷雾干燥实验装置



技术指标



装置功能

1、了解喷雾干燥实验的工作原理。

2、对喷雾干燥进行工艺计算。

主要配置

干燥塔、喷头、空气旋涡泵、空压机、蠕动泵、电加热炉、压力缓冲罐、触摸屏、不锈钢框架、控制屏。

公用设施

电:电压AC220V,功率3KW,标准单相三线制。每个实验室需配置12个接地点(安全地及信号地)。

气:空气来自风机,经加热器加热进入干燥器(自带气源)。

实验物料:含水量75%85%的浆液。

技术参数

1、液体蠕动泵:0-2000ml/h

2、处理量:0.2-8Kg/h,浆液5-40%,粉体粒度5-150μm。干燥时间:1.01.5S

3、进风最高温度:300℃,出口温度120℃。

4、蒸发水量:10001500L/h

5、电加热器功率:3KW,单相220V

6、喷雾系统:带有(0.5--2.5MM)的两流体喷嘴,射流器(通针):0-20S之间可自动调节。

7、喷雾气体流量:0-4.2m3/h,喷雾压力2-8Bar

8、干燥空气流量:0-5.5 m3/min,最大风压686Pa

9、干燥塔内腔为高硼硅玻璃材质,防腐耐用。

11、配空气减压过滤:过滤空气中的杂质和空气压缩机中的油污。

12、采用数显可调温度仪表对进风管流量电加热管道腔温度、喷雾干燥塔出口温度进行检测变送及显示。

13、控制屏:风机、泵、加热、参数设定等各项操作都通过触摸屏完成,可监测和显示实验过程中各单元实验数据。操作软件含实验的动态流程图,通过对动态流程图的观察,可以对实验设备和实验原理有更加深刻直观的理解。

14、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。

15、外形尺寸:900×600×1800mm(长××高),外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

风机频率

触摸显示屏

变频器

浆液进料量

蠕动泵

触摸显示屏

转速调节

气体温度

PT100铂电阻

触摸显示屏

加热室温度

PT100铂电阻

触摸显示屏

固态调压模块
