技术指标

说             明

装置功能

1、通过冷却结晶方法，以氯化钾为结晶介质进行操作得到晶体产品。

2、通过结晶操作掌握提高结晶产品纯度和产率的方法。

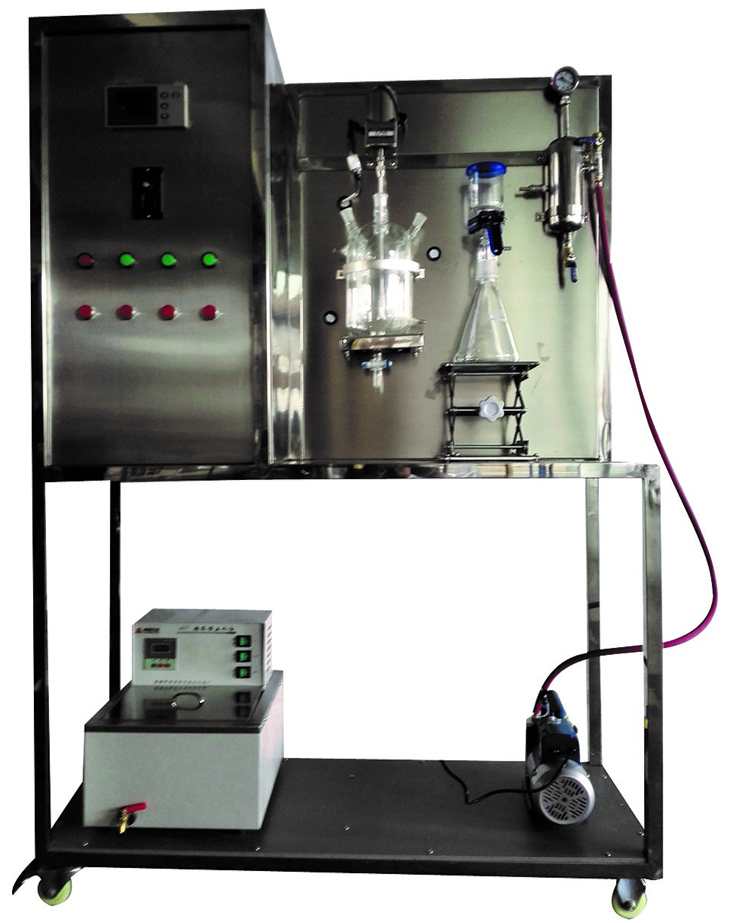

主要配置

搅拌电机、恒温槽、循环泵、温度传感器、温度控制仪、玻璃反应釜、过滤漏斗、缓冲罐、真空泵、接料瓶、不锈钢支架、控制屏。

公用设施

水：装置自带恒温水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。

电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：氯化钾、水

技术参数

1、不锈钢恒温槽，温度范围常温-80°C。

2、搅拌电机，功率40W，搅拌速度0-300r/min，搅拌器为聚四氟材质。

3、PT100温度传感器，宇电AI501温度控制仪。

4、超级恒温槽：功率1.0KW，常温-80℃。

5、缓冲罐：304不锈钢材质，容积5L。

6、优质玻璃夹套结晶反应釜容积1L。

7、1000ml玻璃抽滤器

8、真空泵：旋片式真空泵  抽气速率: ≥2L/s,转速: 2800r/min,功率: 370W。

9、正泰电器：接触器、开关、漏电保护空气开关。

10、框架为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

11、外形尺寸：1200×550×1800mm（长×宽×高），可移动式设计，带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

电机转数

霍尔开关

转数显示仪

调速器

恒温水浴加热温度

PT100铂电阻

数字温度控制仪

固态调压模块

结晶釜内温度

PT100铂电阻

数字温度仪表

无
