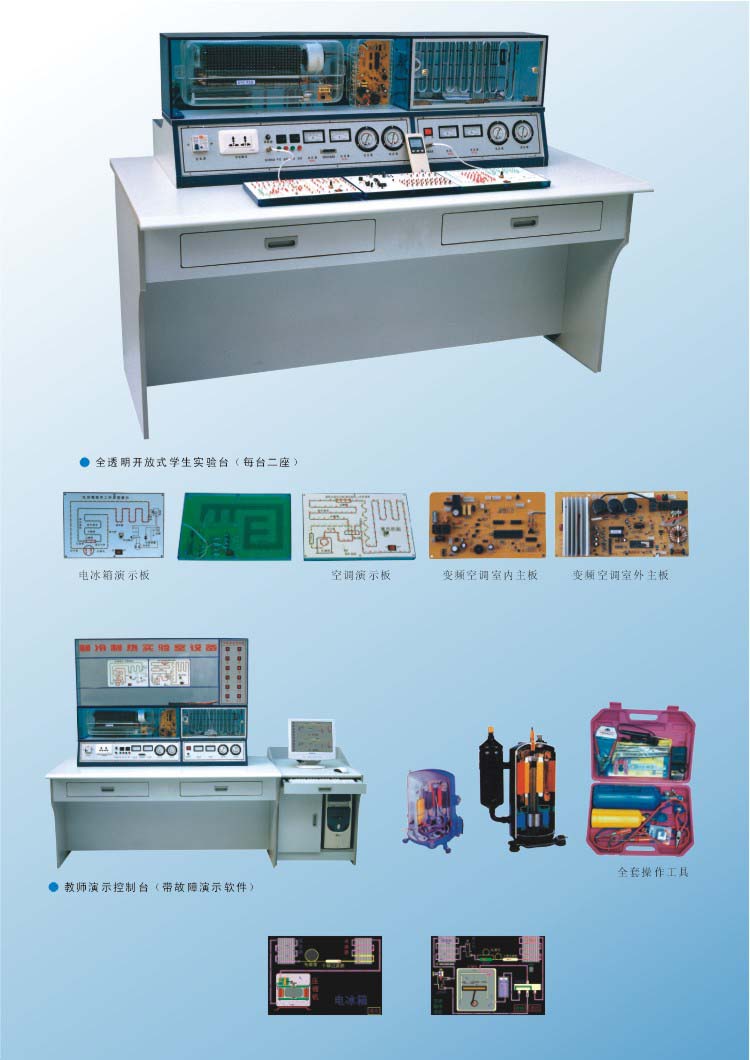

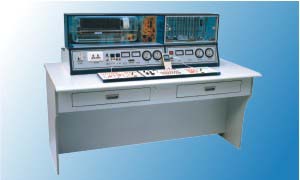

SB-2002A7型变频空调制冷制热综合实验设备(第七代)

第七代制冷制热实验室设备采用了变频技术,教师台配备故障演示软件、巡回检测数码温度显示系统,可以很直观地观察制冷及制热系统中各关键点的温度。

一、显著特点:
1、线路绝对仿真。(与市场上的变频空调的总体结构、性能完全一样)
2、多点温度采集、巡回检测、数码显示。
1)、空调器采用尖端纯直流变频技术节省能源,利于教学。
2)、整体设计合理、紧凑,使实验室视野更加开阔。
3、软、硬件相结合,增加实验项目。
4、纯软件模拟仿真制冷、制热全过程。教师演示控制台(带故障演示软件)
二、空调冰箱系统流程实习项目:
1、普通单门电冰箱系统流程
2、双门直冷式电冰箱制冷系统流程
3、双门间冷式电冰箱制冷系统流程
4、单门直冷式电冰箱制冷系统流程
5、单门间冷式电冰箱制冷系统流程
6、热敏电阻温控器系统流程
7、GR204EIC温控器系统流程
8、分体式热泵型空调器系统流程
9、分体式热泵型空调器电控系统流程
10、窗式电泵型空调器系统流程
11、风冷柜式空调器电控系统流程
12、电冰箱动态演示系统
13、分体式热泵型空调器动态演示系统
14、电冰箱模拟演示系统(硬件)
15、变频空调模拟演示系统(硬件)

五、主要技术参数
工作电源:AC220V±5%(单相) 整机功耗:<1KW
额定功率:50HZ 外形尺寸:1600 mm800mm1170mm
适用电压范围:160V~253V 压缩机功率:
最大遥控距离/角度范围:8m/80 空调:1ph 冰箱:1/10ph
噪音:内37~44dB 外55dB 制冷机类型:
环境温度:-5℃~40℃ 空调:R22 冰箱:R12
相对温度:≤85%(25℃) 空调工作方式:直流变频
三、电冰箱故障设置方法

编号

故障名称

故障设置方法

1

漏氟

从截止阀充气口放气

2

毛细管堵塞

关截止阀,全关即全堵,半关即半堵

3

氟太多

从截止阀充气口加氟至 1.25倍电流
