户式中央空调实训考核装置,户式中央空调实训设备

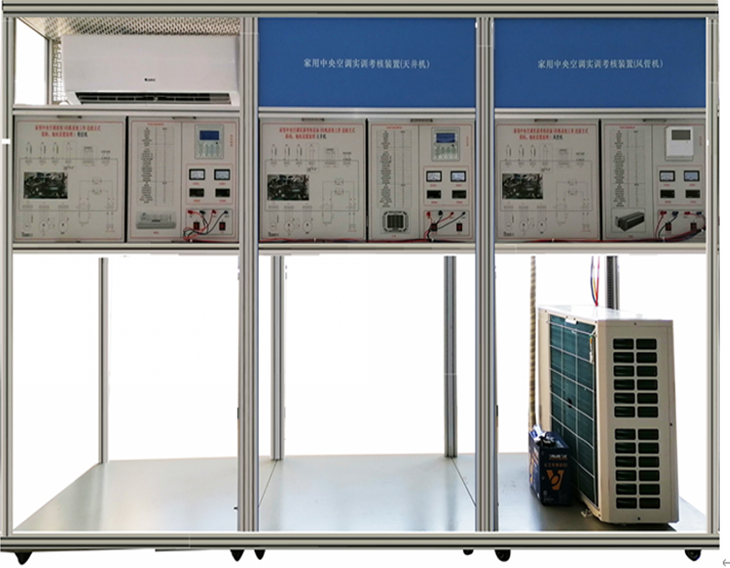

SBJDNT-03A户式中央空调实训考核系统(含软件)



家用中央空调实训考核设备"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级

户式中央空调实训考核装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《家用制冷设备原理与维修》等课程。

一、特 点

1.采用真实的家用中央空调为实训考核对:系统采用国内品牌一拖三机组,其特点为质量优、体积小、压缩机,数码容量调节电磁阀通过压力控制压缩机从而实现卸/负载的目的。对应不同的终端处理机其通过改变压缩机卸/负载比率实现从10%-100%范围内的容量无级调节。实现系统真实性,可塑性。

2.系统终端处理机多样化:采用天井式(嵌入式)、挂壁式、风机盘管三种形式的终端处理机组;让学生了解室内机组的多样化的结构形式。

3.每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表,可观测到机组的全部控制电路。

4.系统的完整性、独立性:与实际中的家用中央空调,其控制功能、保护功能、显示功能完全一致,每个用户终端都可以在同一工况下独立控制。

5.操作台只需交流电源即可投入使用,占地面积小,节约用房、减少基建投资。

6.装置直观展示了家用中央空调的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。展现了制冷循环系统结构原理以及主要部件的实际物体,其中高压管路和低压管路漆成红、蓝两色,并设有视液镜可观察制冷剂状态。结构合理,造型美观装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。

7.实训装置系统设有模拟故障设置功能,在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。

8.设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源;并有热保护器件,对压缩机进行过热、过载保护等功能。

二、技术参数

1.输入电源:单相三线~220V±10% 50Hz

2.工作境:环境温度范围为-5℃+40℃ 相对湿度<85%(25℃) 海拔<4000m

3.装置容量:<3.8kVA

4.外形尺寸:4000mm×1100mm×2100mm

5.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

三、装置的基本装备

充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。数码一拖三机组1套:空调系统采用市场数码机组,室内机有终端处理机组组成。天井式(嵌入式)1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统;让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。

整个模拟房顶采用1.5MM的网多功能网孔板设计,方便快捷安装风机盘管、天井式(嵌入式),使用专业家用中央空调专用吊架。挂壁式后安装板同样也采用的网多功能网孔板设计.

 1、安装实训架子:实训装置采用移动框架4040铝型材结构,底部使用3MM的板金折弯,加有四个固定支撑脚,安装好后可固定位置,防止移动而牵动制冷系统管路。

2、智能温度控制系统:智能温控能对被控对象进行温度测量与显示,调节温度上、下限设定,完成制冷、制热、停机等功能;显示工作状态和便于观察被空调房间内温度,操作方便。

3.系统流程图:工作流程图板,详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。

4、系统测量仪表3套:配备指针式真空压力表、可测量制内机的工作压力。

5.温渡测量仪表3套:数显温度表3套,电压220V/电阻10K,温度计-50-120度,用于测量系统工作时的关键点温度,有利于实验时对系统故障的判断。

6、电源测量仪表:交流电压表、交流电流表等组成,测量整机系统的工作电流,电压。可以判断空调系统的工作状态,和制冷剂的多少。

7、智能考核系统:采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

6.1、 控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离,避免复杂连线干扰控制器,系统更加可靠。

6.2、驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)RS232 串行通讯接口,可无线组网通讯和 RS232 有线通讯。

6.3、 手持移动控制终端采用 7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。

6.4、手持移动控制终端不联网时可作单机操作,当带驱动模块的实训设备无线组网时,手持 移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

6.5、可通过 PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注:教师与学员设故与排故界面原理图与设备面板原理图完全一致)

6.6、可自由设定任意一处有关的各种常见故障,故障类型包括:线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

6.7、 所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。

6.8、用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。

7、电源模块:铝合金挂箱尺寸:440MM*496MM铁质面板,彩色喷绘,分别安装有电压表、电流表,管道连接原理图、电脑故联机测试端子。

8、主机挂箱:铝合金挂箱尺寸:440MM*496MM铁质面板,彩色喷绘。喷绘有系统容量设定原理,原理电气接线图

9、风机盘管控制单元挂箱:铝合金挂箱尺寸:505MM*496MM铁质面板,彩色喷绘。喷绘有系统容量设定原理,故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭,设定有温度测量单元,可测量系统进管制冷剂的温度,出口制冷剂的温度。

10、风机盘管控制电气原理挂箱: 495MM*496MM铁质面板,彩色喷绘。喷绘有空空调电气原理接线端子图,详细显示了空调的控制原理,传感器分布,保护系统.

11、挂壁式控制单元挂箱:铝合金挂箱尺寸:505MM*496MM铁质面板,彩色喷绘。喷绘有系统容量设定原理,故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭,设定有温度测量单元,可测量系统进管制冷剂的温度,出口制冷剂的温度。

12、挂壁式控制电气原理挂箱: 495MM*496MM铁质面板,彩色喷绘。喷绘有空空调电气原理接线端子图,详细显示了空调的控制原理,传感器分布,保护系统.以及挂壁式空调与别的机组的区别。

13、天井式控制单元挂箱:铝合金挂箱尺寸:505MM*496MM铁质面板,彩色喷绘。喷绘有系统容量设定原理,故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭,设定有温度测量单元,可测量系统进管制冷剂的温度,出口制冷剂的温度。

14、天井式控制电气原理挂箱: 495MM*496MM铁质面板,彩色喷绘。喷绘有空空调电气原理接线端子图,详细显示了空调的控制原理,传感器分布,保护系统.以及天井式空调与别的机组的区别。

四、智能测试/控制装置

1、中央空调测试程序:中央空调机由于工程复杂,设备分散,有的已经装修在开花板上测试程序,一但出现了故障,工程量相当大,为了能够快速准确地测出故障是由主机机组还是室内机的故障的,每个生产厂家根据生产的和维修的需要而开发了中央空调测试程序。可测试压缩机的运转频率,传感器的各种数据,电子膨胀阀的工作步数等几十种中央空调的工作数据和状态,软件可实现对内机的控制,,可以对1-64台内机的状态进行设定。是高校提供了好的研究的学习设备。

2、中央空调测试维修控制程序软件;能够准确地快速确定故障发生在哪个机组,软件同时我显示空调100多个在线数据和运行状态,据不同的机型有不同的界面,具体为:116(EVI)132、数码模块化164、变频模块化164、热回收、单机直流变频、单机交流变频、智能变频、单机420、单机900、模块式风冷螺杆等所有中央空调机。

3、监测维修软件:软件配有中央空调和空调主机系统转换,软件可"手动""自动"选取需要监测的机型:

4、显示界面:参数设置都正确后,就可以对机组进行监测了,始监测",软件会对数据进行解析,显示和存储。软件的显示界面主要有两个:文本显示界面和曲线显示界面

5、文本显示界面:可测试压缩机的运转频率,传感器的各种数据,电子膨胀阀的工作步数等几十种中央空调的工作数据和状态,

6、在该文本显示界面的左侧,以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分,是对通讯信息的显示,包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分"数据信息"中,显示当前接收到哪种数据帧、接收到的数据帧的地址、当前在线的手操器、内机、外机地址以及当前时间等信息。

7、 曲线显示界面:可显示系统温度、压力、电流、电压、曲线

8、远程控制内机:软件可实现对内机的控制,,可以对1-64台内机的状态进行设定。

五、产品配置如下

六、实训项目

初级工

1.室外机组电气控制原理基础知识

2.室内机组电气控制原理基础知识(三个内机)

3.嵌入式室内机安装和认识

4.天进机安装和认识

5.壁挂机/单面出风安装和认识

6. 家用中央空调热泵原理分析,和管道布置

7.家用中央空调制冷原理分析,和管道布置

8中央空调制冷/热泵工况操作

9.家用中央空调机的安装和维修

中级工

1.了解数码节能控制技术

2.电子膨胀阀的控制

3..维修软件的使用

4.系统故障模拟设置

5.电脑主机和室内机的通信

6..空调故障代码显示

7.高压保护故障处理和代码显示

8.外传感器故障高压保护故障处理和代码显示

9.低压保护故障处理和代码显示

10.主通信故障处理和代码显示

11.外机管道保护故障处理和代码显示

12.四通阀故障

6、工具报价

序号

名称

参数

单位

1

飞越真空泵 FY-1升真空泵



单级真空泵

型号 FY-1.5C-N

额定电压 220V/50Hz

抽气速率 5.4m3/h

极限压力 2Pa

电机功率 180W

加油量   300ml

外形尺寸 290x124x224mm

重量 7.1Kg

进气口连接螺纹     7/16"-20UNF

2

制冷剂

10KG



3

2L焊接工具





序号

名称

参数

单位

1

飞越真空泵 FY-1.5C升真空泵



单级真空泵

型号

FY-1.5C-N

额定电压

220V/50Hz

抽气速率

5.4m3/h

极限压力

2Pa

电机功率

180W

加油量

300ml

外形尺寸

290x124x224mm

重量

7.1Kg

进气口连接螺纹

7/16"-20UNF







2

精创电子卤素气体检漏仪WJL-6000



功能特点:
检测全部含卤素的制冷剂;
随时调节灵敏度,仪器均可自动调整到最佳检测状态;内置高精度稳压IC,并采用超低功耗设计,使工作更稳定,电池更耐用;
电池电压三色指示;
采用优质传感器,工作灵敏度高,寿命更长久

电池电压指示:
面板前端的指示灯用于警示泄漏及电池电压指示。
绿-电池电压正常,适于工作
-电池电压接近可工作极限,需要尽快更换
开机复位/自动跟随电路:
WJL-6000
是具有开机复位和自动跟随功能,可以忽略环境中卤素气体的浓度水平。
开机复位:本仪器开机后,即可在6S内自动调整电路以忽略探头现存
的制冷剂浓度水平,进入检测状态,用户如在泄漏源旁开机,可方
便寻找更高浓度的泄漏源头。仪器也可移至清洁空气中开机,以调
整到最大灵敏度,此时高于零浓度水平的泄漏可被检出。
自动跟随电路:在本仪器处于检测状态时,自动电路将跟随环境中卤
素气体浓度的变化,防止误报警。
灵敏度调节:
本产品具有灵敏度无级调节的功能,可在检测时随时调节。
泄漏量警示:
当泄漏的气体被发现,"嘀嘀"声将变的急促,泄漏量越多,"嘀嘀"声越急促。同时指示灯快闪

3

希玛红外测温仪工业电子温度计 -50-300





4

胜利VC830L数字万用表

产品参数:

货号: VC830L

颜色分类: VC830L标配+充电套装 VC830L官方标配 VC830L标配+20A表笔 830L+20A表笔+充电套装

工作方式数显式

精度三位半

品牌: Victor/胜利

5

转换接头

公制转英制、英制转公制

6

536双表充注阀组

配,红黄蓝三色加液管三根

7

CT808F偏心扩口器

扩管范围:6-19公英制铜管,含量割刀,倒角器

8

99扩口器

扩管范围:6-19公英制铜管

9

CT236割刀



10

六方扳手:



11

活动扳手

300

12

普通十字

100

13

普通一字

10MM

14

银磷焊条

银基,2公斤包装2KG,(100根)
成份:P=4.8-5.2%Ag=14.5-15.5%Cu余量。
说明:料204是含银量为15%,熔点为645-800℃,塑性较好,具有良好的填充不均匀间隙的能力,接头的机械性能较好,是应用较广的铜磷类钎料。

15

助焊剂

铜铁助焊剂100G

16

6MM铜管

10KG

KG

17

8MM铜管

10KG

KG

18

10MM铜管

10KG

KG

19

12MM铜管

10KG

KG

20

16MM铜管

10KG

KG

21

二层工具车

钣质工具车长宽高600*300*8000.8M厚 立柱1.2万能转向,载重80KG

22

桌子1200*700*800MM
