模块名称

具体参数

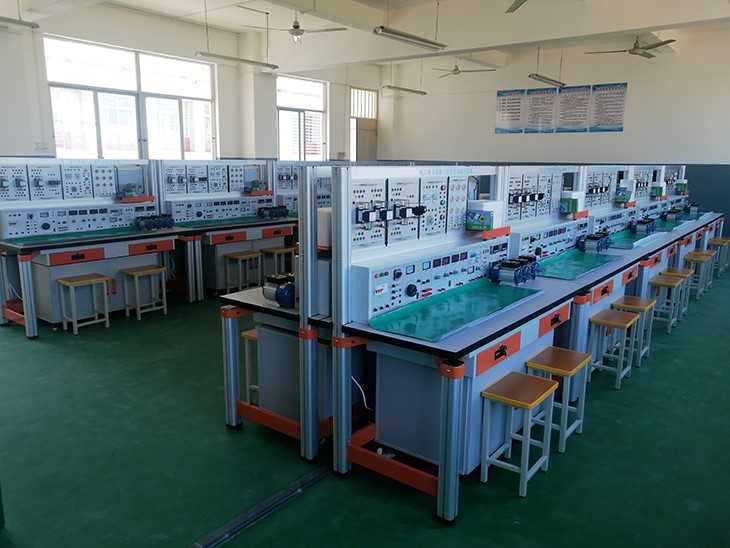

1、高性能电工电子技术综合实训台

该设备主要由工作台、常用仪器集成屏、电路实训模块、仪器工具耗材包组成。满足电工电子技术项目日常教学，培训配置要求。

1、工作台：桌身采用优质铝型材做骨架，整机既坚固耐用，美观大方。桌面采用25mm厚高密度纤维板，外贴绝缘垫，PVC截面封边，桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。

2、工作台设有防静电配套装置，设备上集成模块电源总控板所占区域尺寸约1490*150mm。

2.1电源控制模块涵盖设备总漏电保护开关，可对漏电、短路过流进行保护，220V实验仪器插座、380V实验电源输出端，AC220V可调交流电源，AC36V交流实验电源由隔离变压器输出，DC正负12V直流实验电源，DC正负5V直流实验电源；

2.2智能电源管理系统：系统设有专用通信接口具备实时状态监测支持手动触控与远程指令控制，适用于实验室、测试台等场景的电源集中管理与安全调配，支持手动触控与远程指令控制，对设备电源进行精准控制，本地启动/停止/调节本设备实验电源，仪器电源，并具备以下多路独立输出电源模块：：1）交流可调电源：AC 0-220V 连续可调，最大输出电流10A，调节精度±1%，支持软启动与过载保护；2）交流固定电源：AC 36V 固定输出，额定电流5A，电压稳定度≤±2%，适用于低压设备供电；3）直流对称正负电源：DC ±5V 双路输出，每路最大电流3A，纹波噪声＜50mV，支持并联均流功能；4）直流对称正负电源：DC ±12V 双路输出，每路最大电流2A，对称精度≤±1%，具有短路与过温保护；5）交流固定电源：AC 220V 固定输出，额定功率2200W，适用于标准仪器供电。

2.3仪器集成包括：线性直流电源模块、数字示波器模块、函数信号发生器模块。

2.4可视化模块柜筒：内置标准化导轨式挂箱结构，可轻松挂载、更换实训模块箱；模块化设计支持用户根据教学或实验需求，随意组合搭配；采用优质冷轧钢板焊接，表面静电喷塑，确保长期使用的稳定性。

3、三层抽屉：用优质冷轧钢板焊接而成，表面静电喷塑，不锈钢静音导轨，可放置套装配件、工具包、仿真器、测量仪表等。

4、主体尺寸：长×宽×高=1600 mm×800mm×1500mm

5、安全保护措施：漏电保护、过流保护。

6、电源：三相五线 380V 50Hz

2、数字示波器

技术指标：
1. 双通道+1个外触发通道，通道分别具有独立旋钮控制
2. 模拟带宽≥100MHz
3.实时采样率≥1GSa/S
4.存储深度≥2Mpts
5.时基档位2.5nS/div ~ 50S/div
6.垂直档位2mV/div ~ 10V/div
7.标配：边沿、斜率、脉宽、交替、高清视频触发
8.提供5种常用的波形运算：+、-、*、/、FFT，支持通道波形和FFT波形分屏显示，方便用户同时观测
9.支持电压、时间和延迟测试种类，共计32种参数，用户可根据需求配 置5组参数显示，也可全部显示32种参数的测量结果
10.支持记录后的波形数据回放功能，适合观测慢速信号的一致性问题
11.基于硬件实现的Pass/Fail功能
12. 256级辉度及色温显示
13.多国语言显示及嵌入式在线帮助
14.7英寸显示屏，分辨率800*480
15.标配接口：LAN、USB Host、USB Device 等外围接口

3、函数发生器

技术指标：
1. 等性能双通道信号输出，正弦波输出频率1uHz~30MHz
2. 采样率150MSa/S，垂直分辨率14-bit
3. 方波频率、高斯白噪声不小于30MHz
4. 任意波形长度：16K点
5. 能够输出低抖动的方波/脉冲波形，同时脉冲波可以做到脉宽、上升/下降沿精细可调.
6. 输出幅度(高阻)：≤10MHz ：4mV ~ 20V； ＞10MHz : 4mV ~ 10V
7. 方波特性： 频率：1uHz ~ 30MHz，上升、下降时间：4.2nS，过冲：3%，占空比：0.001% ~ 99.999%
8. 脉冲特性：频率：1uHz ~ 12.5MHz，脉宽最小：32.6ns，上升/下降时间可调：16.84n ~ 22.4s，过冲: 3%，占空比:0.001~99.999%
9. 谐波发生器功能，可产生不少于10次谐波
10. 丰富的模拟和数字调制功能：AM、DSB-AM、FM、PM、FSK、ASK和PWM以及Sweep功能与Burst功能
11. 提供通道复制、通道耦合以及通道合并等功能，硬件频率计功能：100mHz ~ 200MHz
12. 内建任意波形不少于190种
13. 提供功能强大的任意波形编辑器。产生波形方式有标准函数、公式编辑器和波形数学计算功能进行编辑任意波形
14. 标配以太网LAN接口以及USB Host，USB Device， 等外围接口
15. 4.3英寸TFT-LCD显示屏

4、可编程直流电源

技术指标：
1、三路输出，总功率207W：CH1:32V/3A，CH2：32V/3A，CH3：5V/3A，电压值在设置范围内均连续可调。2、最高4位电压和3位电流显示，最小分辨率：10mV 10mA；3、三种输出模式：独立，串联和并联连接，通道间相互隔离，具备短路和过载保护

5、综合仪表箱

1)采用专用铝合金型材设计，氧化工艺，侧面安装专用塑料专用连接件件连接，安装有铝合金拉手。
(2)面板采用环氧树脂板材质，表面采用烤漆工艺，色泽美观并经久耐磨不掉色。
（3）满足各种电路的电流电压测量，包含0-1000mA直流电流表，0-30V直流电压表，0-10A交流电流表，0-1000V交流电压表，0-450mV电压表，所有仪表输入端口应有必要的过流、过压保护措施，并符合电气安全标准。测量端子应采用安全型接线柱或香蕉插座，标识清晰、牢固。箱体应坚固，便于安装与维护

6、电路分析实验挂箱一

(1)采用专用铝合金型材设计，氧化工艺，侧面安装专用塑料专用连接件件连接，安装有铝合金拉手。
(2)面板采用环氧树脂板材质，表面采用烤漆工艺，色泽美观并经久耐磨不掉色。
(3)设有戴维南定理/诺顿定理实验电路、基尔霍夫/叠加定理实验电路、一阶二阶实验电路、双口网络、互易定理实验电路。挂箱面板正面印有原理图及符号，反面焊有相应元器件，使用方便、直观、可靠。

9、电路分析实验挂箱二

(1)采用专用铝合金型材设计，氧化工艺，侧面安装专用塑料专用连接件件连接，安装有铝合金拉手。
(2)RLC串联谐振实验电路
(3)RC串并联选频网络实验电路
(4)挂箱面板正面印有原理图及符号，反面焊有相应元器件，使用方便、直观、可靠。

7、电路分析实验挂箱三

(1)采用专用铝合金型材设计，氧化工艺，侧面安装专用塑料专用连接件件连接，安装有铝合金拉手。
(2)面板采用环氧树脂板材质，表面采用烤漆工艺，色泽美观并经久耐磨不掉色。
(3)电路状态轨迹的观测实验电路、最大功率传输条件测定实验电路、电压源与电流源的等效变换等电路。
(4)二极管3个，12V白炽灯2个，电容2200UF1个，可调电阻3个，十进制可变电阻器4组。
(5)挂箱面板正面印有元件符号，反面焊有相应元器件，使用方便、直观、可靠。

8、电路分析实验挂箱四

(1)采用专用铝合金型材设计，氧化工艺，侧面安装专用塑料专用连接件件连接，安装有铝合金拉手。
(2)面板采用环氧树脂板材质，表面采用烤漆工艺，色泽美观并经久耐磨不掉色。
(3)有毫安表。
(4)电阻：1.01/2W、11.1/2W、100/2W、900/2W、200/2W、220/2W、9.9K/2W、300/2W、330/2W、470/2W、510/2W、680/2W
(4)开关按钮一个
(5)挂箱面板正面印有元符号，反面焊有相应元器件，使用方便、直观、可靠。

10、受控源、回转器挂箱

(1)VCVS实验电路
(2)VCCS实验电路
(3)CCVS实验电路
(4)CCCS受控源实验电路
(5)回转器实验电路
(7)负阻抗变换器实验电路
(8)挂箱面板正面印有原理图及符号，反面焊有相应元器件，使用方便、直观、可靠

11、互感实验挂箱

（1）设有仪表量程扩展用小量程电压表和电流表
（2）设有互感实验电路（大小互感线圈各一个、30uA检流计一个）、电流互感器一个、电压互感器一个
（3）电阻：30/5W、51/5W、200/5W、300/5W、510/5W、600/5W、1K/2W、2K/2W、10K/2W、20K/2W、51K/2W、200K/2W
（4）电容：0.1uf/50V、1uf/50V
（5）二极管：2AP9、2CP15
（6）稳压二极管：5.1V/1W
（7）电感：10mH

12、日光灯挂箱

采用专用铝合金型材设计，氧化工艺，侧面安装专用塑料专用连接件件连接，安装有铝合金拉手。
(1)面板采用环氧树脂板材质，表面采用烤漆工艺，色泽美观并经久耐磨不掉色。
(2)设有灯组（9个15W彩灯）实验电路、电容组（1uf/450V、2.2uf/450V、4.7/450V各4只）、电子式单相电度表、白炽灯管、启辉器、镇流器、变压器（AC220V/AC36V）
(3)挂箱面板正面印有原理图及符号，反面焊有相应元器件，使用方便、直观、可靠。

13、模拟电路实验挂箱

设有双组直流小信号源、配备单管、多级放大电路、场效应管放大电路、差动放大电路、晶闸管实验电路、集成功放实验电路、分立功放实验电路、整流滤波电路、集成稳压电路、运算放大器电路及电阻、电容、1K(多圈精密)/10K(多圈精密)/47K/100K电位器等分立元件

14、数字电路实验挂箱

六位译码显示、共阴/共阳独立数码、四位拔码开关、喇叭、14P圆脚座3只、16P圆脚座2只、8P圆脚座2只、32、单次正负脉冲双组、八位逻辑输出/输入、扩展用电阻/电容/二极管/三极管接口

15、综合电路原理挂箱

两个计数器/定时器（可级联）、彩灯显示、音频灯、调速流水灯、电子门铃、四路抢答器、红外洗手器、呼吸灯、秒脉冲发生器、拍手灯、变音警笛、幸运转盘、三人表决器、声光控感应延时开关电路、喇叭、扩展用电阻接口

16、电力拖动实验挂箱一

3P漏电总开关 1只、2p漏电总开关1只、1位保险丝5只、AC 36V交流接触器带辅助触点 3只、AC 36V时间继电器1只、热继电器2只、50W/200电阻3只；均使用香蕉插座接线端子区分颜色引出

17、电拖控制实验挂箱二

36V交流指示灯4个、复合按钮4个两红两绿、行程开关2个；均使用香蕉插座接线端子区分颜色引出

18、三相异步电机模块

三相异步电机，配透明底座

19、故障排除综合箱

包含：
1、脉冲顺序控制（故障检测与维修）模块：流水灯顺序控制电路主要利用脉冲顺序控制，采用4位双向移位寄存器搭建。可以实现流水灯左右移动、锁存等功能。同时设置2个以上的测试故障，使得学生掌握故障排除的学习技能。
2、奥运射击训练电路（故障检测与维修）模块：奥运射击比赛中，击落一个高速运动的目标并不容易，需要良好的手眼协调能力，必须事先预测标靶的运动轨迹。本项目是模拟奥运射击的电子版本，该电路可以沿着一串发光二极管路径发射一枚耀眼的“标靶”，按下S1射击、S2复位。
3、医院救护车报警电路（故障检测与维修）模块：接通电源以后，蜂鸣器会发出报警声音，交替变化。通过调节RP1可以改变声音持续时间。
4、心率动态检测仪：基本原理：脉搏，临床医学的说法为心率。本套件是利用光电传感器血液脉冲，红外发射管发出红外信号,手指中的血液流动变化(即脉搏)会造成红外光的投射性变化，因此和心跳的节拍相对应，红外接收管的电流也跟着改变，这就导致红外接收管输出脉冲信号。该信号经放大、滤波、整形后输出，输出的脉冲信号作为单片机外部中断信号。单片机电路对输入的脉冲信号进行计算处理后把结果送到数码管显示。

20、实训工具包

包含数字万用表，数字焊台，焊接实训包，螺丝刀等工具
